矿山隧道用线性岩石切割轮组结构

项目分类:3D模型 发布时间:2021-10-25 ID:341285
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构
  • 矿山隧道用线性岩石切割轮组结构

该切割轮组主要适配硬岩掘进、矿山采场切槽、隧道掌子面预处理等作业场景,是线性切割类破岩设备的核心执行部件,区别于传统盘形滚刀的挤压破岩逻辑,这套结构通过轮体上排布的硬质合金切削刃对岩石产生剪切+刮削复合作用,在中硬以下岩层、节理发育岩体工况下,破岩比能耗比常规滚刀低15%-22%,适配的线性切割机可搭载在掘进台车、采矿凿岩台架上完成定向切缝作业,也可用于冶金炉窑耐火衬层的拆除切割、露天矿台阶的预裂切槽作业。

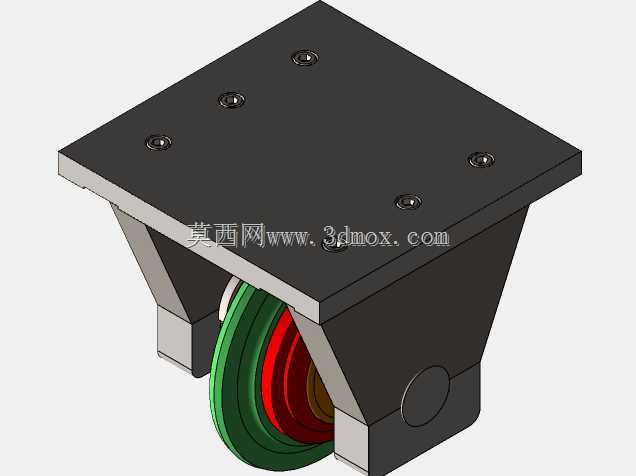

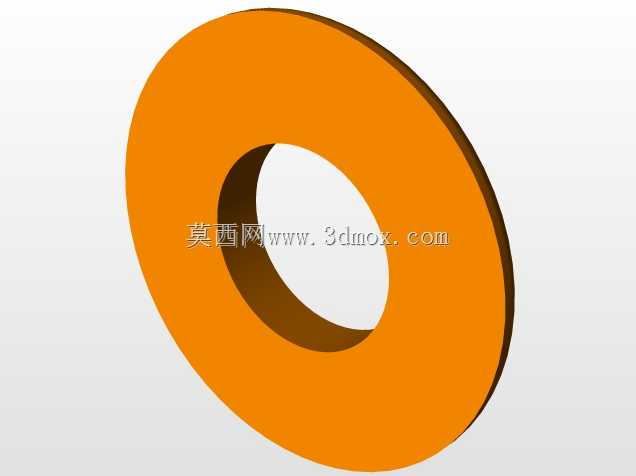

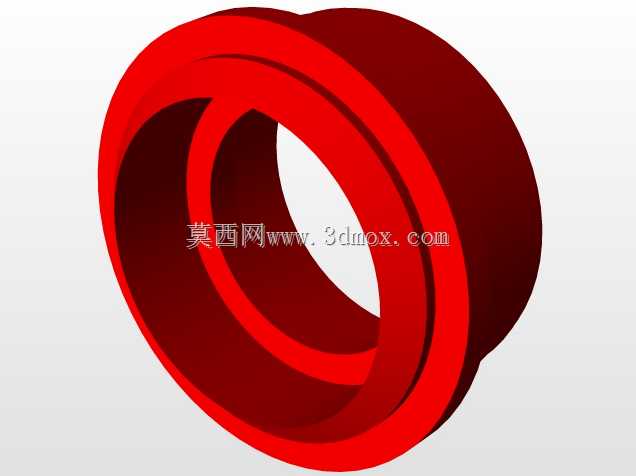

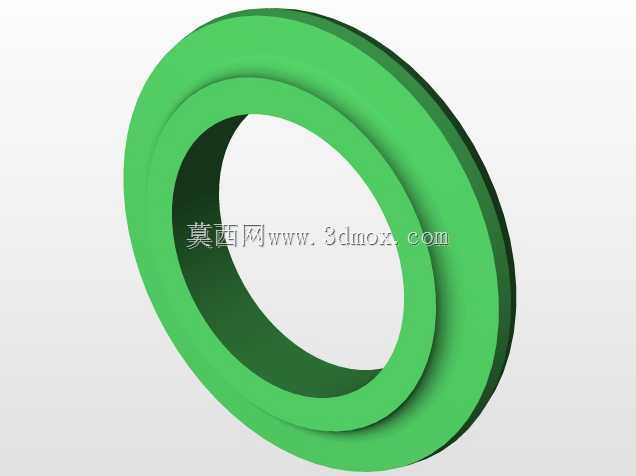

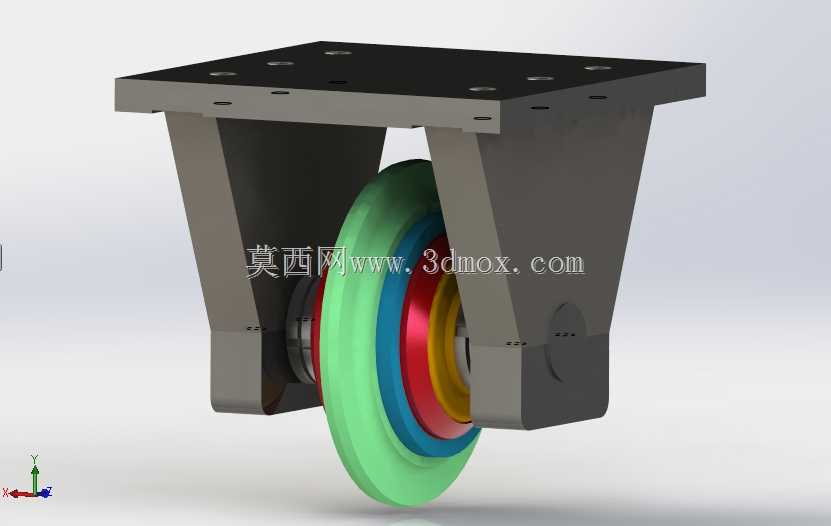

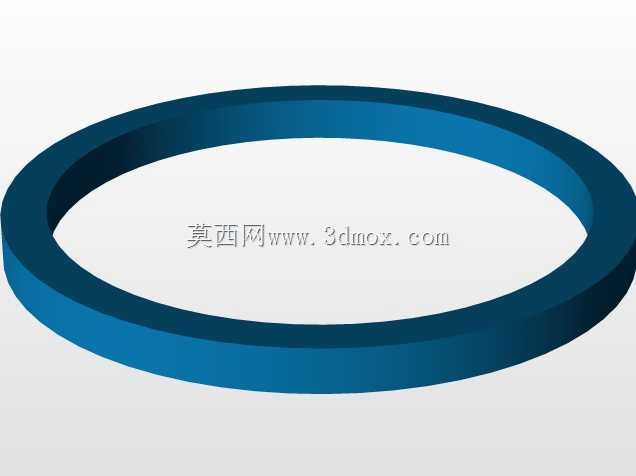

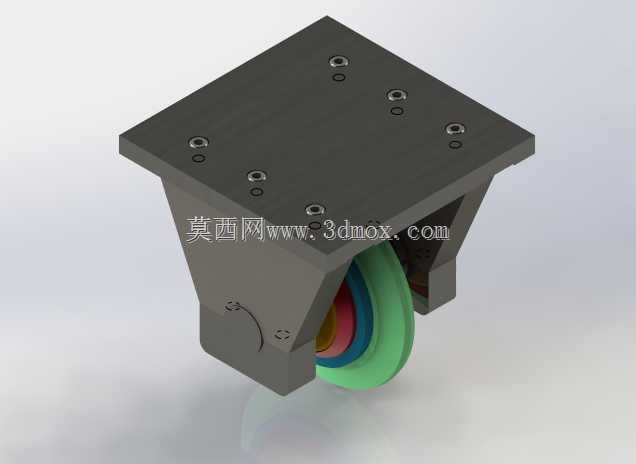

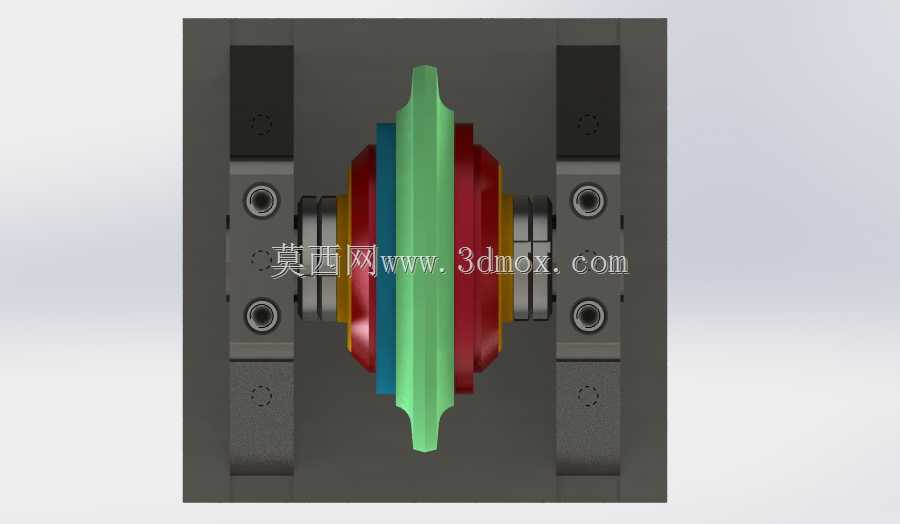

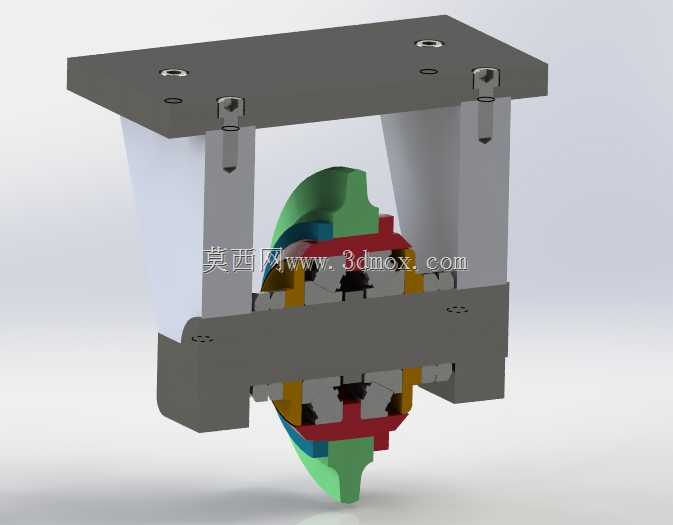

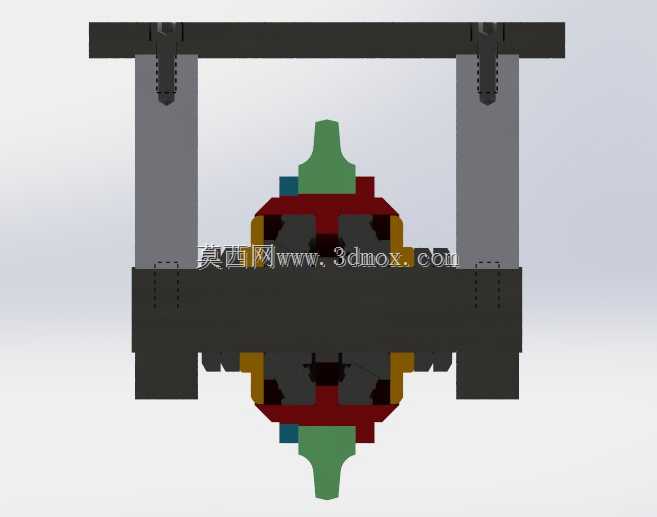

从结构设计逻辑来看,整套组件采用顶部法兰安装形式,安装板上预留的沉孔可适配M16-M20规格的高强度螺栓,能直接固定在切割机的进给滑台端面,两侧的楔形支撑肋板采用变厚度设计,靠近安装板侧厚度为22mm,向轮轴侧逐步收窄至14mm,在保证支撑刚度的前提下尽可能降低悬臂端重量,减少进给滑台的负载惯量。轮组内部采用多层复合轮体结构,最外侧的绿色轮缘为可更换的硬质合金刀圈基体,刀圈与内侧的红色缓冲层、蓝色承载层、黄色定位衬套采用过盈配合装配,缓冲层采用改性聚氨酯材质,可吸收切割过程中岩体不均质带来的冲击载荷,避免刚性连接导致的刀圈崩刃、支撑肋板焊缝开裂问题。

轮轴采用两端简支的支撑形式,轴端设置有注油通道可定期对内部轴承补充润滑脂,支撑肋板与轮轴的连接位置设计有嵌入式定位销,可抵消切割过程中产生的周向扭矩,避免连接螺栓受剪失效。安装边界方面,整套组件总高度控制在320mm以内,安装板的长宽尺寸为280mm×210mm,轮体最大回转直径为240mm,作业时轮体的侧向摆动量设计值不超过0.2mm,可保证切缝的直线度偏差控制在每米1mm以内,满足预裂爆破、定向切槽的精度要求。设计过程中针对轮体的受力路径做了拓扑优化,支撑肋板上的减重孔位置避开了主应力传递路径,在12kN最大径向切削载荷的仿真工况下,支撑结构的最大等效应力为187MPa,低于Q355钢材的许用应力值,安全系数达到1.87,可满足连续8小时重载作业的强度要求。刀圈的切削刃采用15°负前角设计,既可以保证刃口的抗冲击性能,又能在刮削岩石时让岩屑顺利沿刃面排出,避免岩屑在刃口处堆积造成二次磨损。
