机加工用V形夹紧固定组件结构设计

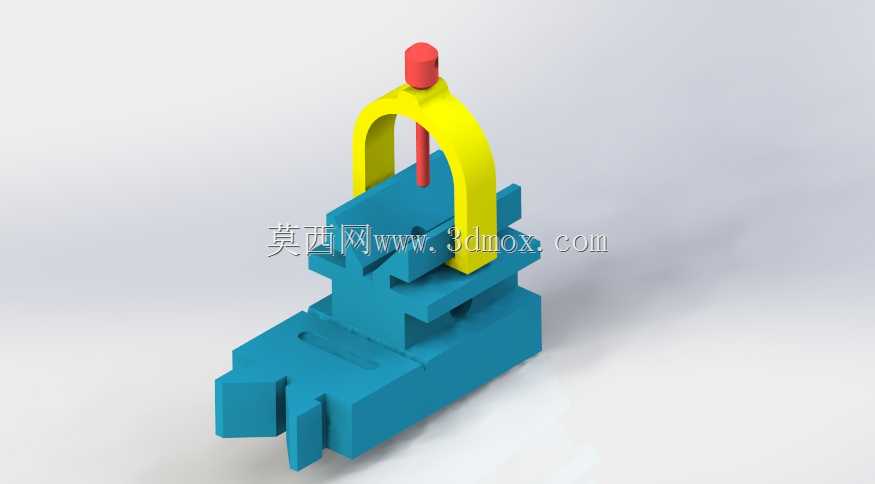

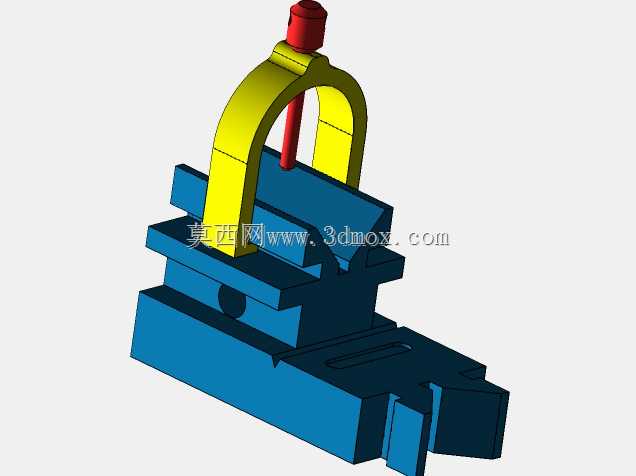

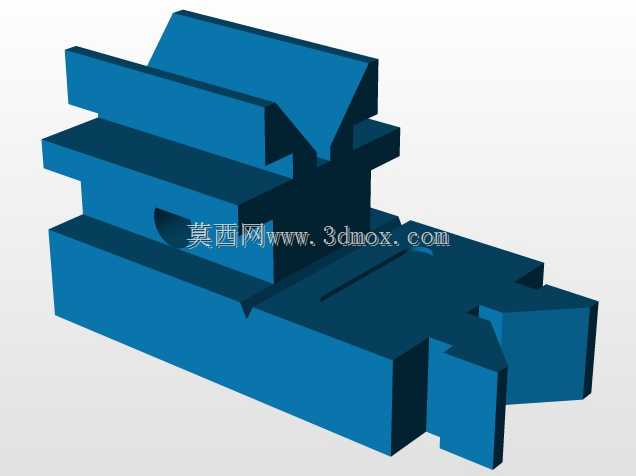

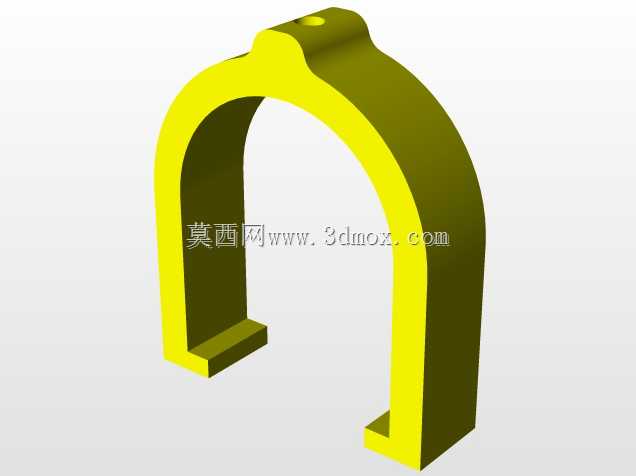

在精密金属切削加工、管材预制加工、小型轴类零件检测工序里，这类V形夹紧组件是工位上出镜率极高的定位夹紧单元，不同于平口钳的通用夹持逻辑，V形结构天生适配圆柱类工件的自定心需求，能在装夹环节减少找正时间，降低同轴度定位误差。整套组件的核心是叠层式V形基座，基座上开设的90度V形开口是定位核心基准面，两个斜面的表面粗糙度、对称度公差直接决定装夹后工件的径向跳动精度，基座底部设计有定位凸台与卡槽结构，可直接嵌入机床工作台的T型槽或者专用工装平台的定位槽内，不需要额外加工转接板就能完成安装固定，安装边界适配常规小型铣床、钻床、台式磨床的工作台面尺寸，不会和机床的行程限位、刀具进给路径产生干涉。上方的拱形压紧架搭配压紧螺杆，是整套夹具的施力结构，拱形架的跨距刚好覆盖V形槽的有效夹持范围，螺杆端部做了圆弧钝化处理，压紧时不会在工件表面压出明显凹痕，针对薄壁管材装夹场景，还可以在螺杆端部加装尼龙压头，避免装夹变形。设计时没有采用一体式V形座结构，而是做了分层拼接的模块化设计，下层基座负责和工作台连接固定，中层V形块可以根据待装夹工件的直径范围更换，比如夹持小直径圆棒时换用窄V口模块，夹持大口径管道时换用宽V口模块，不用更换整套夹具就能适配不同规格的工件，大幅降低多品种小批量加工场景下的工装成本。整套组件的受力路径经过校核，压紧螺杆施加的垂直向下的力，会通过V形块的两个斜面分解为对称的侧向支撑力，不会让工件在装夹时产生侧向位移，在钻削径向孔、铣削轴类扁位、管道端口坡口加工这类工序里，能保证工件装夹的稳定性，避免切削力带动工件转动偏移。和传统的铸造V形架相比，这种组合式结构的加工难度更低，各个零件可以分别采用铣削、线切割工艺加工，装配时通过销钉定位保证各部件的位置精度，后期维护时如果V形面磨损，只需要更换对应的V形块模块即可，不需要整套工装报废。在实际车间使用场景里，这类夹具还可以搭配分度头使用，完成轴类零件的等分孔加工、圆周面刻线等工序，V形槽的定位基准可以和分度头的回转中心快速找正重合，相比三爪卡盘装夹长轴类工件，不会出现卡盘爪压伤工件已加工表面的问题，针对表面质量要求高的精密轴类零件加工场景适配性更强。
