ld-154行程300法兰安装式液压缸结构

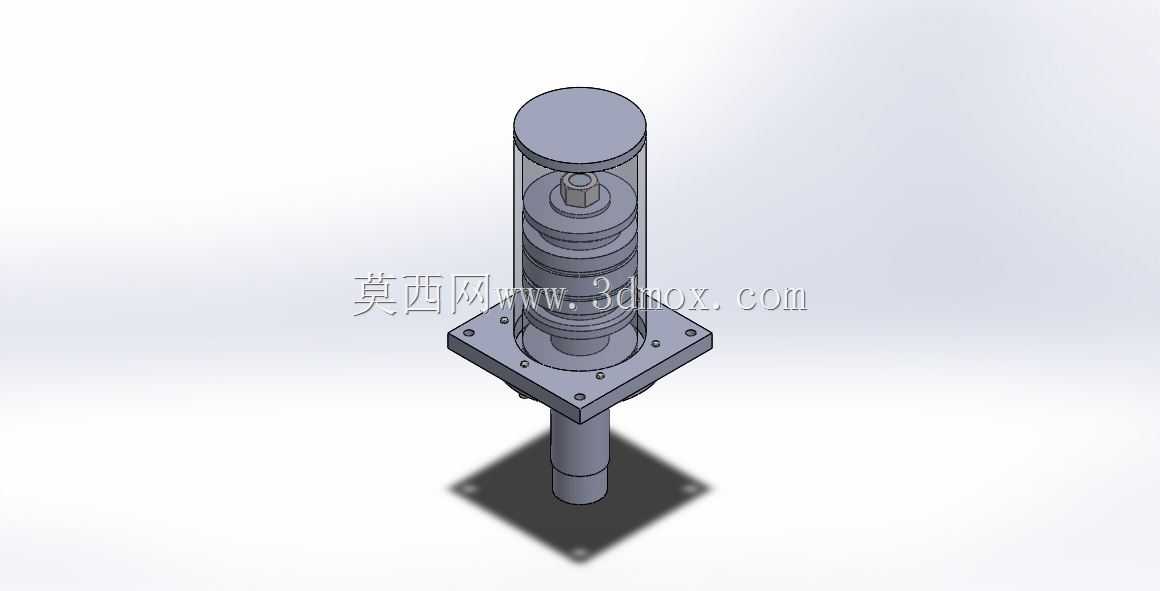

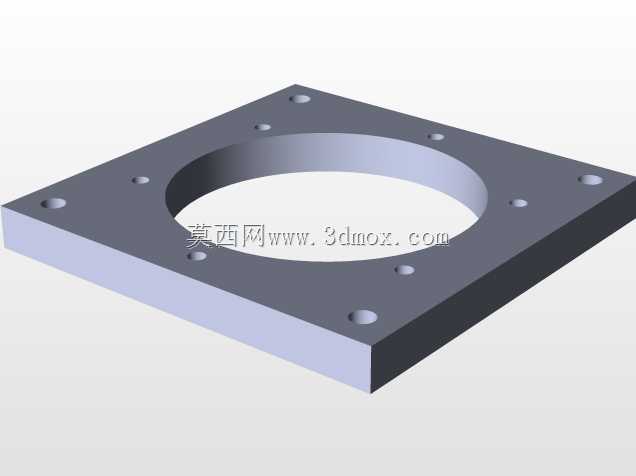

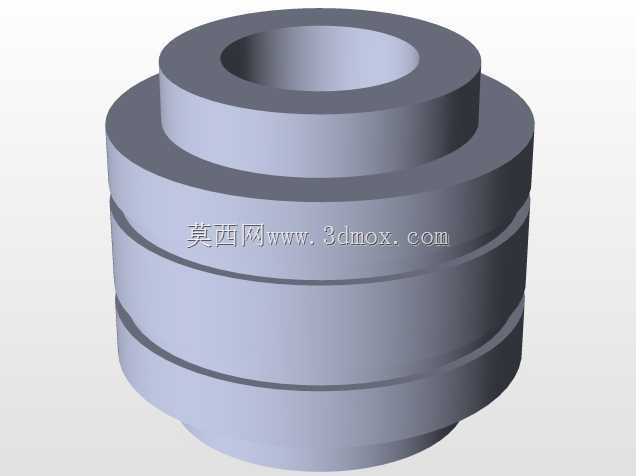

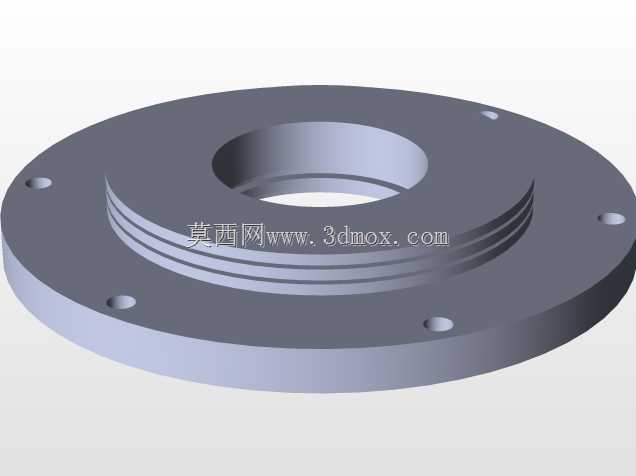

这款液压缸采用方形法兰安装结构，缸筒外露段做了透明示意处理，可直观看到内部多级堆叠的活塞组件排布，输出杆端采用圆形端盖限位，底部带方形安装底座适配设备机架的固定需求，额定行程对应300mm规格，缸径参数匹配ld-154系列的通径标准。在实际工业场景中，这类带法兰安装的单杆液压缸多用于工装夹具的夹紧驱动、自动化生产线的工件顶升位移、小型压力设备的施压执行，也可配套在液压站系统中作为直线动力输出单元，适配需要稳定往复直线运动的工位，相比气缸可提供更高的输出推力，运行过程速度可调、负载刚性更强，适合中重载工况下的动作执行。设计层面上，这款结构优先考虑了安装的便捷性，上下两处方形安装面均预留了均匀分布的螺栓过孔，安装时无需额外制作转接支架，可直接通过螺栓锁紧在设备的安装基面或者移动滑台上；内部活塞采用多级同轴堆叠的密封槽设计，可适配不同压力等级的密封件选型，缸筒与端盖的配合处做了止口定位，保证装配后的同轴度，避免活塞杆运行过程中出现偏磨导致的泄漏问题。从安装边界来看，这款液压缸收缩状态下的整体高度适配行程300的伸缩比要求，伸出后活塞杆的外露长度可覆盖常规工位的位移需求，方形法兰的安装孔位间距遵循通用液压元件的安装尺寸规范，可直接替换同规格的标准油缸，无需对原有设备的安装位做二次修改；输出杆的直径匹配对应推力下的杆径强度要求，可承受额定负载下的轴向压力，不会出现杆体弯曲变形的问题。在流体动力回路中，这款液压缸可通过换向阀控制活塞杆的伸出与收回动作，配合节流阀可调节运行速度，叠加溢流阀可限制系统最高工作压力，保护缸体内部结构不会因为过载出现损坏；缸体外部的结构设计预留了油口的安装位置，进出油口的排布避开了安装螺栓的操作空间，现场接油管时不会出现工具干涉的问题，日常维护更换密封件时，只需拆开端盖即可抽出内部活塞组件，无需将整个缸体从设备上完全拆卸，降低了后期运维的操作难度。
