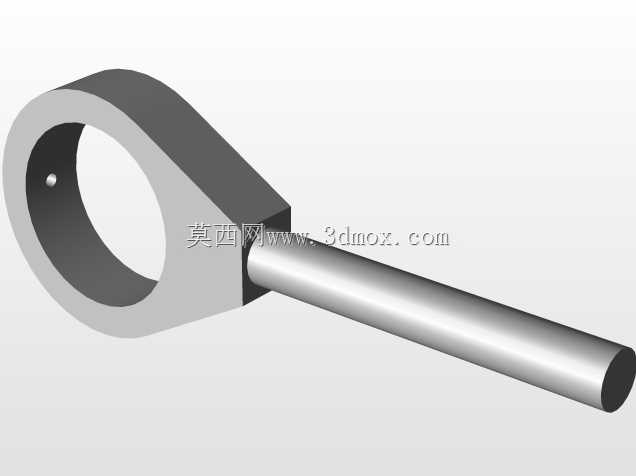

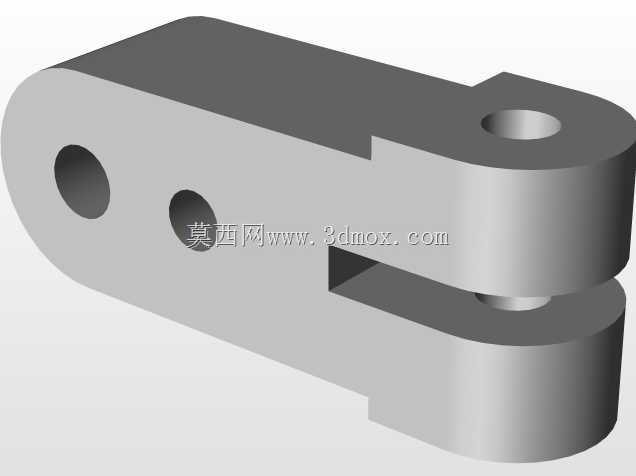

带杆环形铰接连接结构零件

这类带杆环形铰接结构，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构里十分常见，日常做结构设计时，这类零件往往是连接固定基座与活动执行端的核心受力件，很多新手在做机构运动仿真时，容易忽略这类零件的安装边界与受力形变问题，最后做出来的机构要么卡滞，要么长期运行后出现杆部弯曲、环套磨损的问题。从结构本身来看，环形部分的内孔是核心配合面，主要用来穿装铰接销轴，实现与相邻构件的转动连接，设计时内孔的表面粗糙度、同轴度公差需要根据铰接副的转动频率调整，如果是每分钟往复转动超过30次的高频工况，内孔还需要预留衬套安装位，避免基体直接磨损后整体报废。延伸出的圆杆部分，主要作用是传递拉压载荷，杆部与环形基体的衔接位置是应力集中高发区，做三维建模时不能直接做直角衔接，必须设置足够半径的过渡圆角，同时要校核该位置在最大拉压载荷下的等效应力，避免长期交变载荷下出现疲劳断裂。实际应用场景里，这类零件常被用在气动夹具的摆臂连接、输送线的挡料机构铰接、小型检测设备的翻转支撑结构中，安装时环形端的销轴需要做轴向限位，通常用卡簧或者锁紧螺钉固定，避免销轴窜动导致机构间隙过大，杆部的末端一般会加工外螺纹或者连接孔，用来和执行端的构件锁紧固定，设计时要注意杆部的长度不能超出机构的运动包络，避免设备运行时杆部与周边构件发生干涉。从建模逻辑来说，做这类零件不需要复杂的曲面操作，先绘制环形基体的截面草图旋转生成主体，再拉伸生成圆杆部分，重点要处理好衔接处的圆角过渡，同时要提前预留好销轴孔、末端连接结构的加工余量，还要考虑实际加工时的工艺性，比如环形部分的壁厚要均匀，避免铸造或者铣削加工时出现变形，杆部的直径要根据载荷计算确定，不能凭经验随意取值，否则要么材料浪费，要么强度不足。很多初学者在练习这类零件建模时，往往只关注外形的相似度，忽略了公差配合、安装间隙、应力集中这些实际工程里的核心问题，做出来的模型只能用来做外观展示，没法直接用到实际的工程设计里，真正的结构设计要从实际装配、运行工况、加工工艺多个维度考量，每一个尺寸的设定都要有对应的依据，比如环形部分的外径要比内孔大出足够的壁厚，保证铰接受力时不会出现胀裂，杆部与环形部分的衔接位置，要根据载荷方向做局部的加强结构，如果是承受较大冲击载荷的工况，还可以在衔接位置增加加强筋，进一步提升结构的刚性。
