带安装法兰的轴类机械连接构件

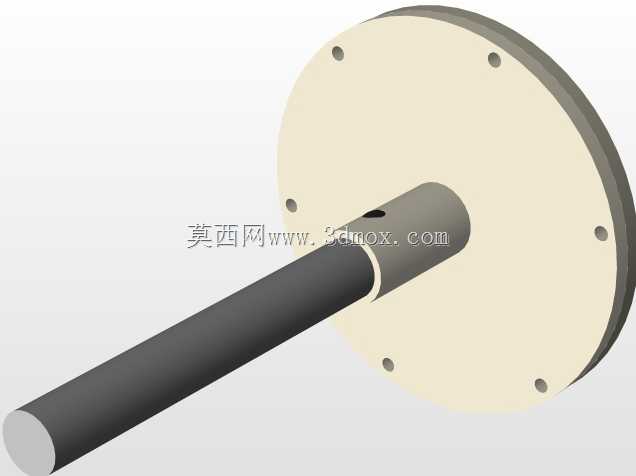

这类带安装法兰的轴类构件，常应用在中小型动力输出端的传动连接场景中，比如轻工输送设备的动力引出端、小型实验台架的扭矩传递工位，也可作为教学实训场景中机械结构设计练习的典型载体，帮助从业者理解轴系与安装基座的配合逻辑。从功能特性来看，构件一端的圆形法兰盘承担安装固定作用，盘面上均匀分布的六个安装孔，可通过标准紧固件将整个构件锁紧在设备的立板或箱体侧壁上，保证轴系工作时不会出现轴向窜动；伸出的长轴段则承担扭矩传递、配套回转件安装的作用，轴段靠近法兰根部的位置开设的径向小孔，可用于穿装锁紧销，实现配套轮毂、带轮或者联轴器的轴向定位，避免回转件在运转过程中沿轴面滑移。设计这类构件时，首先要匹配安装端面的平面度要求，法兰盘与轴段的衔接位置做了小圆弧过渡处理，避免应力集中导致的交变载荷下断裂问题，轴段的外径公差需要根据配合的回转件类型选择，若用于安装滚动轴承则采用基孔制过渡配合，若用于安装带轮则可选择稍松的间隙配合方便拆装。从安装边界来看，法兰盘的外径尺寸需要大于轴段直径三倍以上，保证安装时紧固件有足够的操作空间，六个安装孔的中心圆直径要避开设备侧壁的加强筋位置，避免安装时出现干涉；轴段的伸出长度要根据配套回转件的总宽度确定，末端预留足够的锁紧件安装空间，同时要校核轴段的挠度，保证在额定扭矩传递时轴端的径向跳动量在允许范围内，不会出现运转抖动的问题。实际建模过程中，需要先确定法兰盘的安装基准面，以该面为轴向尺寸的起点，依次绘制法兰盘外圆、安装孔阵列、轴段拉伸、径向销孔的特征，安装孔的阵列要保证角度均分，避免安装时出现孔位错位无法装配的问题，轴段与法兰的衔接处要保留合理的圆角，不能直接做直角衔接，否则实际加工时应力集中位置容易在长期载荷下出现裂纹。这类构件虽然结构不复杂，却是轴系设计中最基础的连接单元，很多入门的结构设计练习都会从这类零件入手，掌握这类零件的尺寸匹配、安装边界校核逻辑，能为后续复杂轴系、传动组件的设计打下扎实的基础，实际应用中还要根据传递扭矩的大小选择对应的材质，常规轻载场景可选用45号钢做调质处理，有耐腐蚀要求的场景则可选用不锈钢材质加工。
