铸铁打孔机核心承载结构件

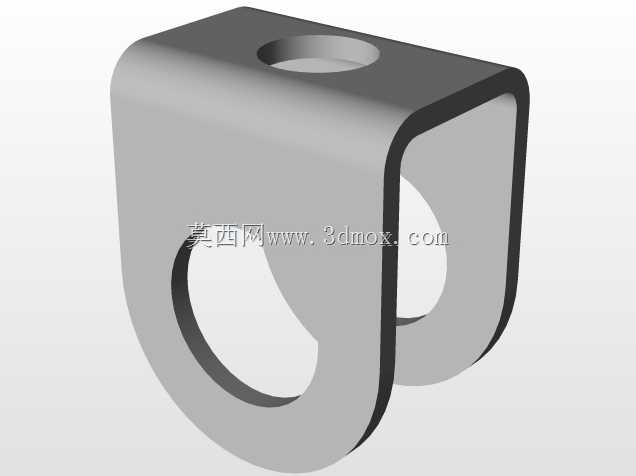

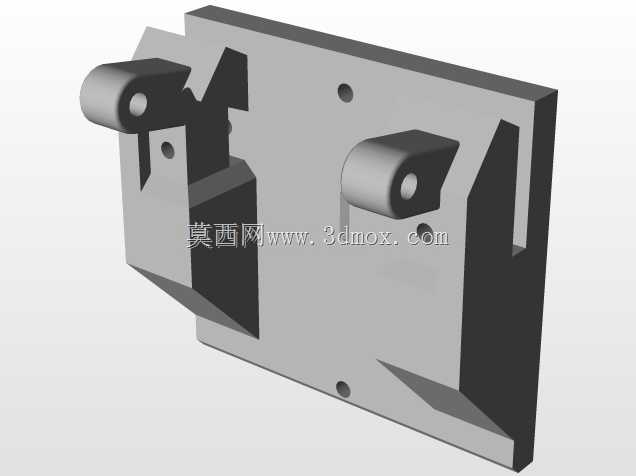

在纸质印后加工、薄型板材冲孔加工的生产场景里，这类铸铁结构件是手动或半自动台式打孔机的核心承载基体，所有执行冲孔动作的组件都要依托这个基座完成装配定位，直接决定设备运行时的结构刚性与冲孔精度。从结构设计逻辑来看，基座整体采用板式承载构型，背部平整的安装面可直接贴合设备机架的安装立面，通过板面上预设的四个沉头安装孔完成锁附固定，沉孔结构可避免螺栓头突出安装平面，保证装配后贴合面无间隙，减少冲孔作业时的结构振颤。基座正面伸出的两个带孔凸台是核心的铰接支撑位，用来安装冲孔压杆的传动摆臂，凸台的孔位同轴度公差控制在0.02mm以内，保证摆臂转动时无卡滞、无旷量，冲孔动作的力传递路径更顺畅。两个凸台之间的内凹型腔是冲头组件的安装避让空间，冲头下行冲孔时的行程末端可进入该型腔，避免冲头直接撞击基座本体造成刃口崩损，同时型腔的斜面导向结构可引导冲孔产生的废料自然滑落至设备下方的废料收集槽，无需额外设置复杂的排屑通道。基座侧边的阶梯型凸台是定位挡板的安装位，可根据待加工工件的幅面尺寸调整定位挡板的伸出长度，保证批量冲孔时孔位的边距一致性，无需每次作业都重新测量定位。从安装边界来看，该基座的整体外廓尺寸适配常规台式打孔机的机架内部空间，背部安装孔的孔距符合通用台式印后加工设备的安装孔位标准，可直接替换同类型老旧设备的断裂基座，无需对原有设备机架进行二次改孔加工。材质选用铸铁也充分考虑了打孔作业的工况需求，铸铁本身的减震性能优于普通钢材，可吸收冲头瞬间冲孔时产生的冲击振动，降低作业时的噪音，同时铸铁的耐磨性能优异，铰接孔位即使长期承受摆臂的转动摩擦，也不易出现过度磨损导致的孔位扩大问题，能有效延长设备的整体使用寿命。设计过程中特意将受力集中的铰接凸台位置做了加厚处理，通过圆弧过渡衔接凸台与基座本体，避免应力集中导致的凸台断裂问题，即使在满负荷冲切较厚板材时，结构也不会出现形变。
