焊接式汽车支撑顶升承载结构

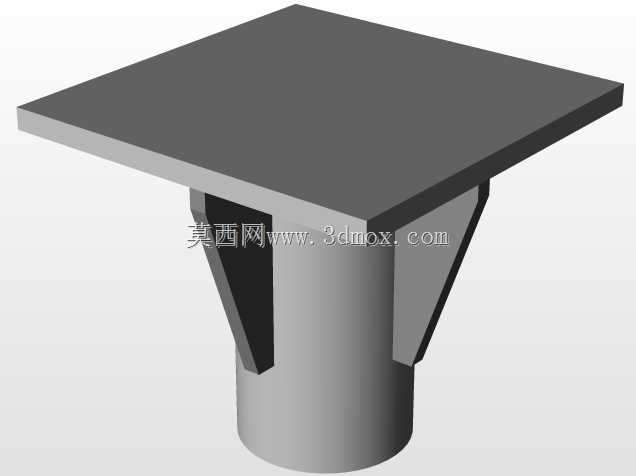

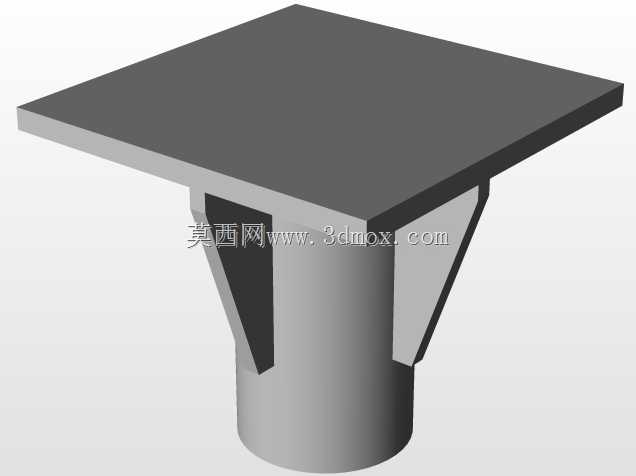

在汽车维保、整车装配下线调整、底盘零部件拆装检修的作业场景里，这类焊接结构的顶升支撑件是工位上高频使用的承载部件，和传统螺旋、液压类千斤顶的伸缩顶升逻辑不同，它属于固定高度的刚性支撑工装，主要作用是在车辆被举升设备抬升到指定作业高度后，垫入车辆底盘指定的承重支撑点，承接车辆静态载荷，避免举升设备泄压下坠带来的作业风险，给底盘检修、螺栓复紧、油液更换这类长时作业提供稳定的刚性支撑。从结构设计逻辑来看，顶部采用大尺寸方形承载平板，是为了匹配汽车底盘边梁、底盘加强筋这类平整支撑面的接触需求，足够大的接触面积可以分散承载压强，避免顶坏底盘的钣金或涂层，平板边缘做了微小的倒角处理，防止安装对位时剐蹭底盘部件。中部的承力立柱采用圆柱筒体结构，相比实心立柱在同等耗材下能获得更好的抗屈曲性能，筒体的壁厚经过载荷校核，能满足常规乘用车甚至轻型商维保作业的承重要求，立柱和平板之间没有采用一体化铸造成型，而是通过焊接工艺连接，在立柱和平板的衔接位置均匀布置了三角形加强筋板，筋板沿着立柱周向分布，每块筋板同时与平板底面、立柱外圆柱面焊接固定，这种结构可以大幅提升衔接位置的抗剪切、抗形变能力，避免大载荷下平板和立柱衔接处出现焊缝开裂或者平板弯折的问题。在安装边界上，这类支撑件的底部圆柱段可以适配维修工位上不同规格的支撑底座凹槽，方形顶板的尺寸覆盖了绝大多数家用车底盘支撑点的接触范围，不需要额外加装垫块就能直接对位使用，整体焊接完成后会做焊缝打磨和应力消除处理，避免长期承载后出现焊接应力释放导致的结构形变。和可调式顶升设备搭配使用时，它的刚性支撑特性不会出现液压元件的缓慢泄压问题，长时间承载的形变量可以控制在机械加工允许的误差范围内，在整车厂的调整线、线下维保门店的底盘作业工位，这类焊接支撑件往往会成套配置不同高度的规格，匹配不同车型的底盘离地间隙，作业时直接选取对应高度的支撑件垫入指定位置即可，不需要反复调整顶升高度，能有效提升工位作业效率。结构上没有活动零部件，日常使用几乎不需要额外维护，只要定期检查焊缝是否有开裂、承载面是否有明显形变就能持续使用，相比带活动结构的顶升设备，它的故障概率极低，适合在高频率作业的维保场景长期使用。
