12V5W四芯片大功率LED光源结构

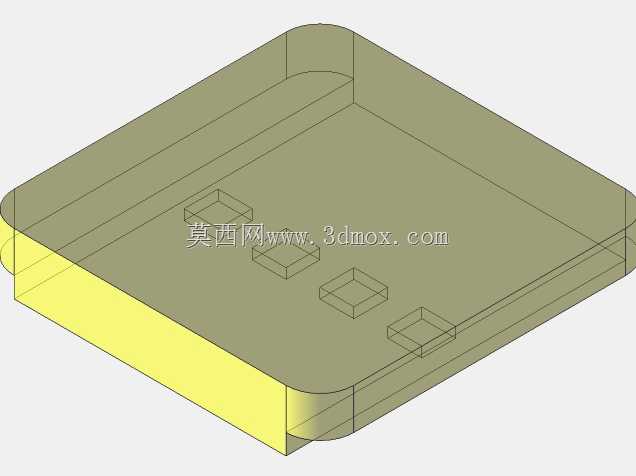

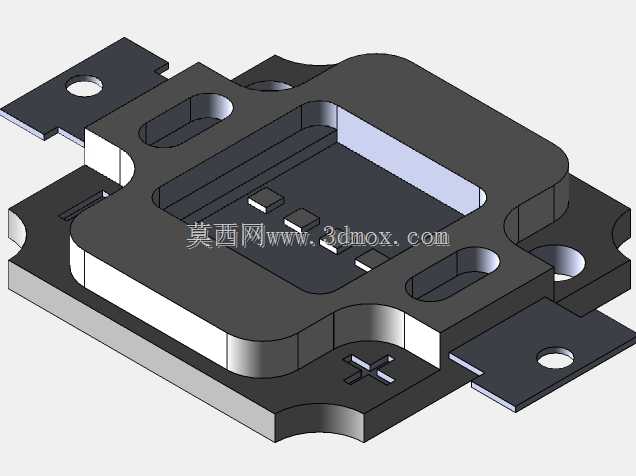

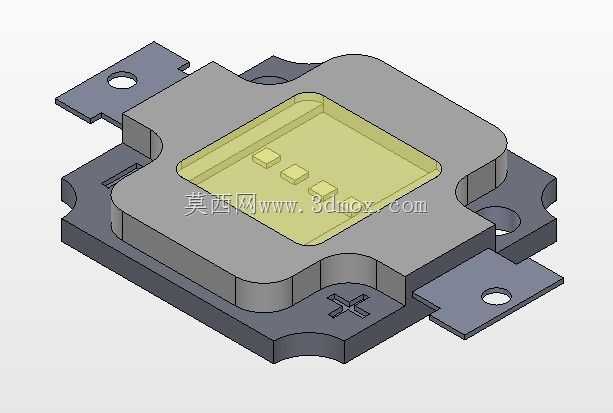

这款四芯片集成的12V5W LED光源，在工业照明、车载辅助照明、小型设备状态指示、户外便携灯具等场景中都有广泛适配空间，相比单芯片同功率LED，它的发光面排布更均匀，能减少局部光斑过亮的问题，适配小角度透镜时的出光一致性更好。从结构设计来看，整体采用分层堆叠的架构，底部为高导热金属基座，基座四周延伸出带安装孔的固定引脚，引脚做了弯折避让设计，安装时可直接通过M2规格螺丝固定在灯具散热壳体上，不需要额外加装压片，能压缩整灯的组装高度。基座上方是绝缘封装层，围出的矩形腔体内排布四颗LED芯片，芯片之间预留了均匀的间距，避免工作时热量集中叠加，腔体边缘做了微小的倒角，方便封装胶的灌注成型，减少胶体气泡残留的概率。基座侧面预留了十字形的定位标识，组装时可快速对齐透镜或者反光杯的安装位，降低产线组装的对位难度。安装边界方面，整体横向最大尺寸包含两侧引脚在内为22mm，纵向不含引脚的主体尺寸为15mm，主体堆叠厚度为3.2mm，安装孔中心距为18mm，适配市面上多数小功率COB光源的通用安装位，替换原有光源时不需要修改灯具的结构开孔。设计过程中重点考量了散热路径的优化，金属基座直接与芯片的热沉接触，工作时产生的热量可以直接通过基座传导到外部散热器，相比带塑料底座的同规格LED，热阻降低约30%，能在-20℃到60℃的环境温度下长期稳定工作，不会出现因为热量堆积导致的光衰过快问题。引脚的厚度设计为0.8mm，既有足够的结构强度，安装拧紧螺丝时不会出现引脚变形，也能在需要弯折调整安装角度时，通过普通尖嘴钳就能完成塑形，不会出现引脚断裂的情况。发光腔体的深度设计为1.2mm，刚好覆盖芯片的高度，封装胶填充后表面与封装层顶面齐平，既可以保护芯片不受外界水汽、灰尘的侵蚀，也不会因为胶层过厚影响出光效率。
