高尔夫球车直流驱动控制器结构设计

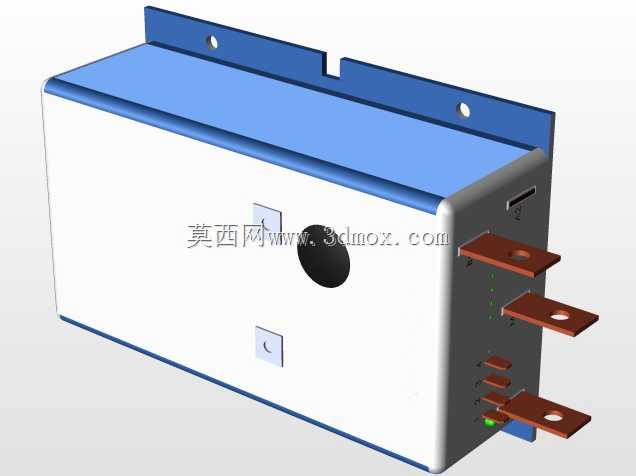

这款控制器主要适配高尔夫球车、小型电动手推车这类低压直流驱动的代步与作业车辆，作为整车动力系统的核心调控部件，它承担着电机转速调节、动力输出通断、运行状态反馈的核心作用，直接决定车辆起步平顺性、爬坡动力储备以及低速巡航的稳定性。从结构设计来看，整体采用长方体封闭式壳体，顶部设置带安装孔的蓝色折弯固定挂耳，安装时可直接通过螺栓将挂耳固定在车辆车架的预留安装位上，不需要额外设计复杂的安装支架，挂耳的开孔位置匹配同系列多款车型的原有安装孔距，能够直接替换同规格旧款控制器，降低改装与替换的适配成本。壳体侧面预留多组铜质接线端子，其中大尺寸铜排对应电池主回路与电机动力回路的大电流接线，端子表面做了镀锡防氧化处理，能够承载持续大电流通过时的发热，避免接触电阻过大导致的端子烧蚀；小尺寸接线端子对应油门信号、刹车信号、功能开关的信号接线，排布上与动力端子保持足够的电气间隙，避免强电对弱电信号产生干扰。壳体正面设置状态指示灯与功能按键，指示灯可以直观反馈控制器的通电状态、故障代码，方便现场检修时快速排查问题，按键可用于基础参数的现场校准，不需要连接额外的调试设备就能完成基础匹配。设计过程中针对原有同类型控制器的触点布局做了适配调整，修正了端子位置与实际车型接线走向的匹配度，壳体边缘做了圆弧过渡处理，避免安装过程中划伤线束绝缘层，整体外形尺寸紧凑，能够安装在车辆座椅下方或者车架侧方的狭小空间内，不会占用过多的车辆储物与通行空间。散热结构依托金属壳体本身的导热能力，将内部功率器件的发热直接传导到外壳上，依靠车辆行驶过程中的自然气流完成散热，不需要额外加装散热风扇，减少了故障点，适配户外多尘、颠簸的使用场景，密封结构能够阻挡日常行驶中的泥水、灰尘进入壳体内部，提升部件在户外复杂环境下的使用寿命。接线端子的伸出长度预留了足够的接线操作空间，安装时不需要过度弯折线束就能完成接线作业，降低线束装配的应力，避免长期震动下的线束断裂问题。
