手持光学放大观测工具结构设计

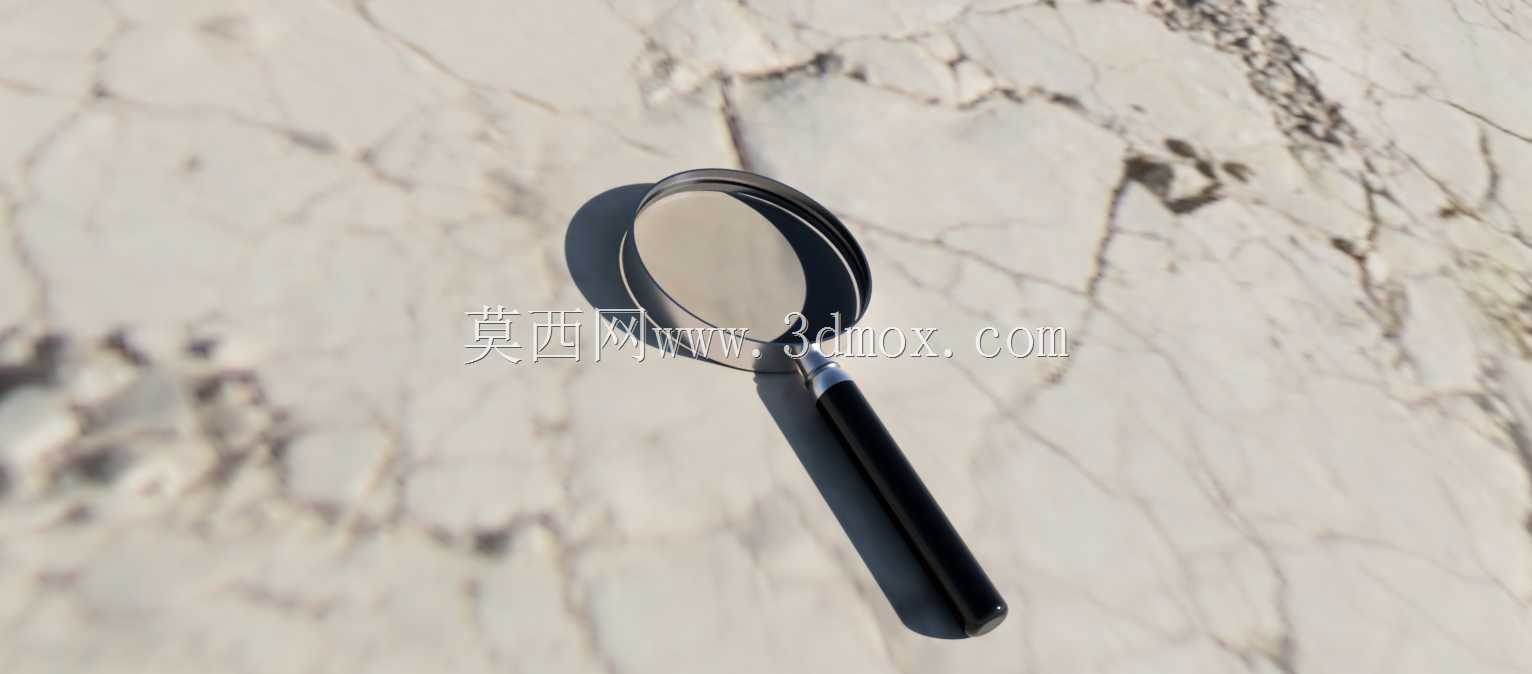

在日常的精密零部件检测、印刷品网点核对、细小元器件焊点查验等场景中，这类手持放大观测工具是一线质检、维修、装配人员随身配备的基础辅助器具，不需要外接电源，握持即可使用，适配多场景下的近距离细节观测需求。从结构设计逻辑来看，整体分为光学镜片组、镜框固定结构、握持手柄三个核心部分，镜片采用圆形双凸光学结构，镜框通过卷边压合的方式将镜片边缘完全包覆，避免镜片受磕碰出现崩边，同时镜框与手柄的衔接处做了收窄过渡，既保证连接强度，也避免握持时手指蹭到镜框边缘沾染污渍影响观测视野。手柄部分采用圆柱型长直结构，表面做哑光防滑处理，长度适配成年人手掌单手握持的尺寸范围，重心落在手柄靠近镜框的三分之一位置，长时间握持观测不会出现手腕酸胀的情况，手柄末端做圆弧收边，没有尖锐棱角，放置在工作台面时不会刮伤桌面涂层。设计过程中重点考量了观测时的操作边界，镜片与观测面的工作距离经过反复调校，当镜片距离观测面处于额定焦距位置时，可获得清晰无畸变的放大视野，镜框的外径尺寸控制在常规成年人手掌可覆盖的范围，单手握持时拇指与食指可自然搭在镜框边缘调整观测角度，不需要大幅度变换手腕姿势。在实际工业应用场景中，这类工具常被用于机加工零件的表面毛刺检查、电路板元器件的虚焊排查、纸质文档的细小文字辨识、纺织面料的纤维纹理观测等场景，不需要复杂的操作培训，拿到手即可直接使用，结构上没有易损的活动部件，日常维护仅需要定期擦拭镜片表面的浮尘即可，镜框与手柄的连接采用过盈压合加粘接的双重固定方式，正常使用情况下不会出现镜框松动脱落的问题。整体外形没有多余的凸起结构，可直接放入工具袋、工作服口袋中随身携带，不会勾挂衣物纤维，手柄的直径适配多数人的握持尺寸，即使戴薄型劳保手套也能稳定握持操作，不会出现打滑脱手的情况。
