电子元件自然对流式铝制散热结构

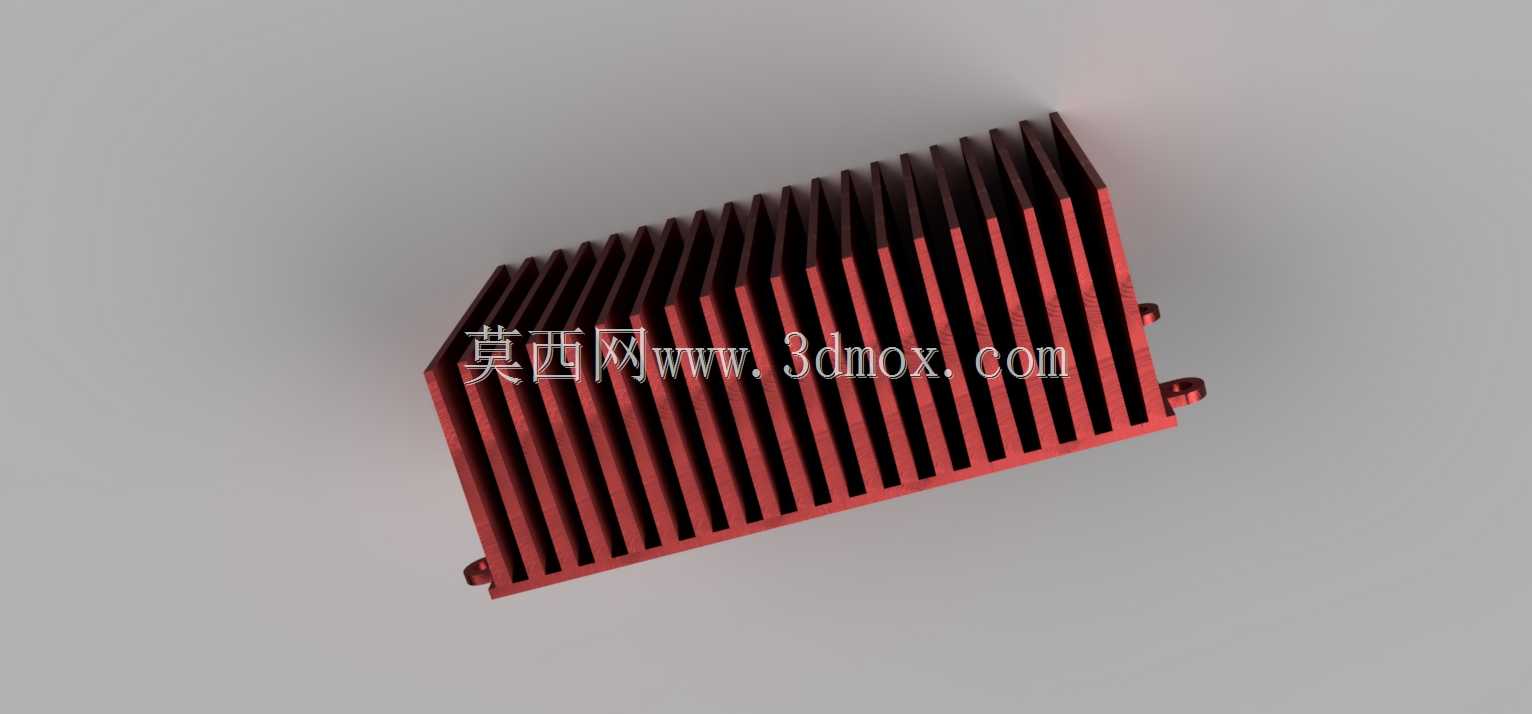

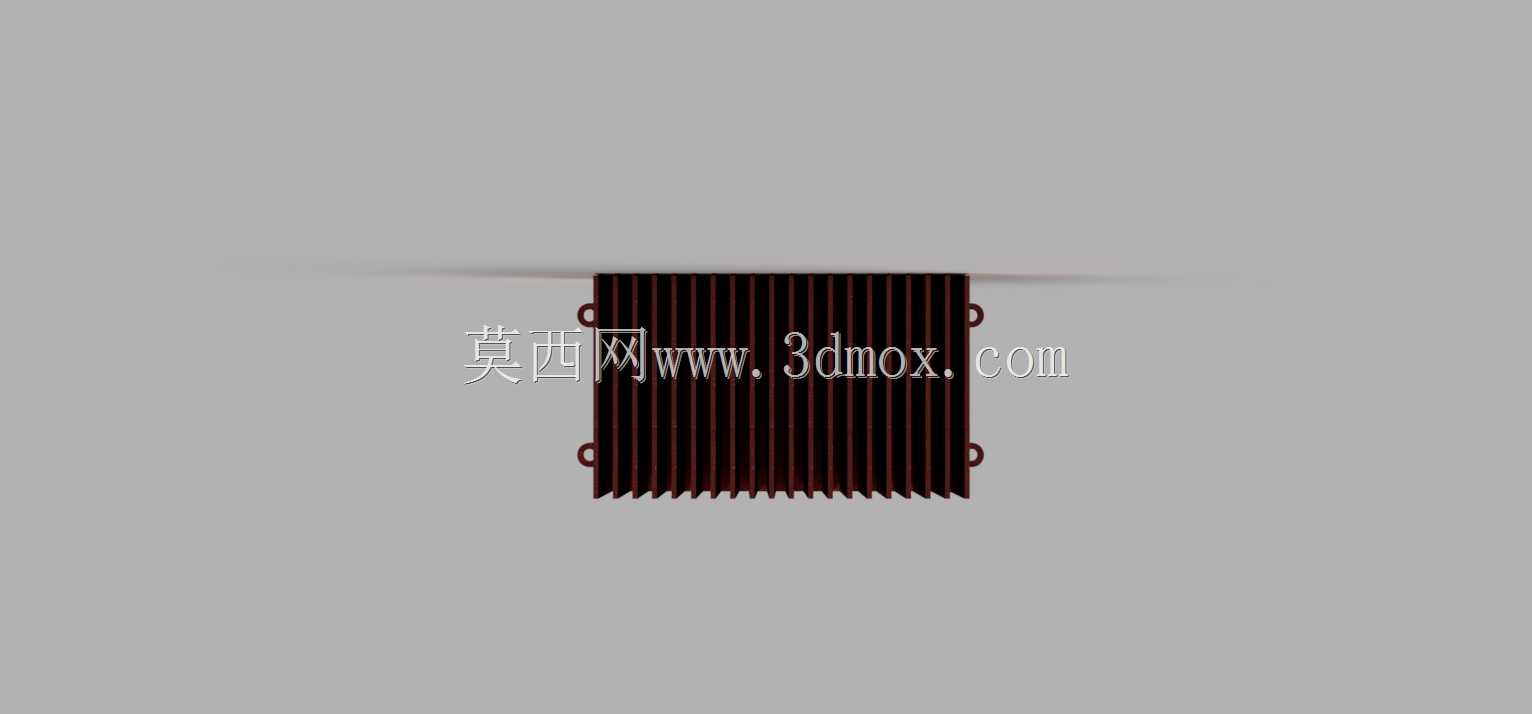

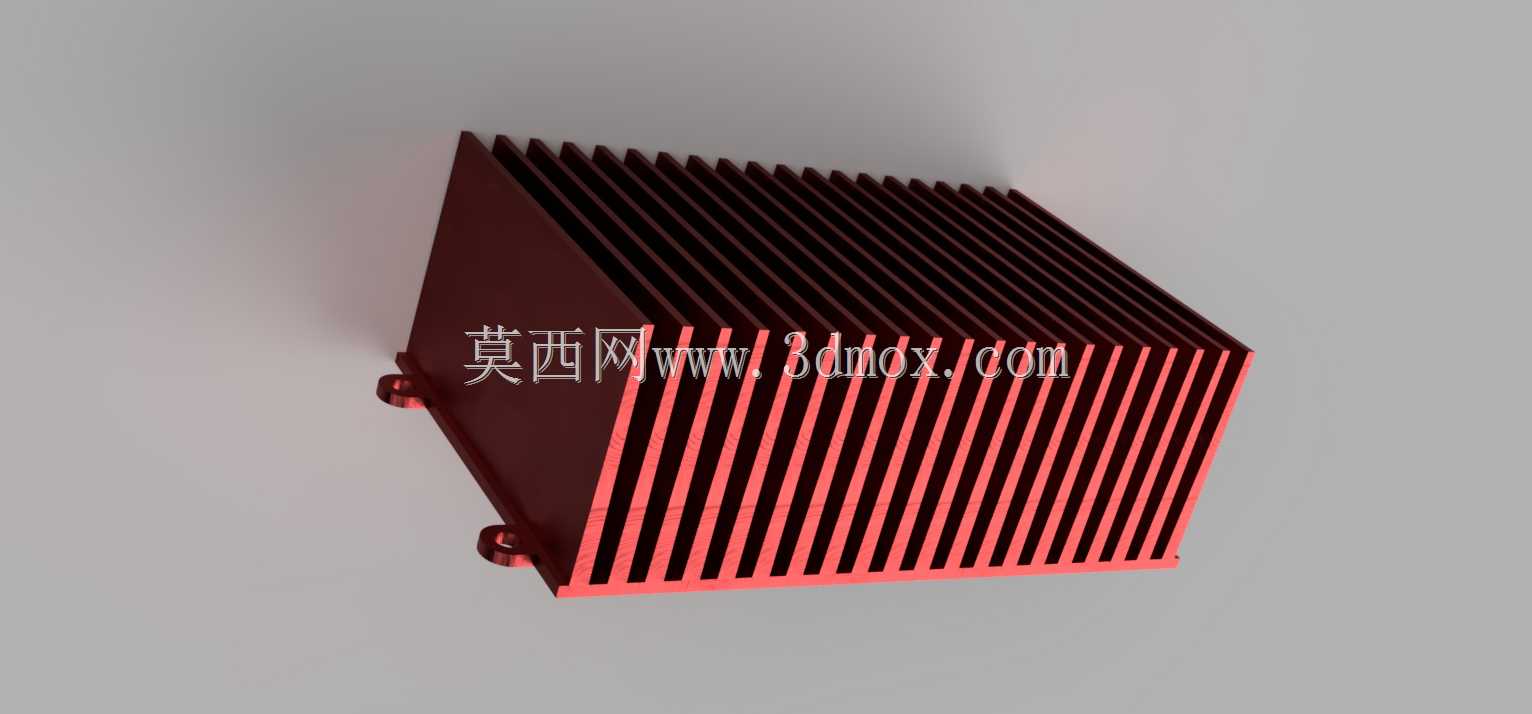

这款无源散热结构主要面向中小功率电子元件的热管理场景，常见于工业控制板卡、音频放大模块、小功率电源模组、嵌入式计算单元等无强制风冷设计的设备内部，用来带走电阻、功率晶体管、处理器芯片、信号放大器等工作过程中产生的焦耳热，避免元件结温超过额定阈值引发性能衰减、寿命折损甚至热击穿失效。从结构设计来看，主体采用等间距平行直肋布局，肋片沿基座长度方向垂直延伸，肋片厚度与肋间距经过匹配设计，在自然对流工况下能够让受热空气沿肋片间隙顺畅上升形成烟囱效应，无需额外配置风扇即可形成稳定的散热气流循环，同时肋片表面做阳极氧化处理，既提升了表面辐射散热效率，也能避免铝基材长期使用出现氧化锈蚀的问题。基座底部为平整安装面，能够和发热元件的顶面通过导热介质紧密贴合，减少接触热阻，基座两侧预留的带安装孔固定耳，可通过螺丝直接锁附在PCB板或者设备安装支架上，安装耳的位置避开了肋片区域，不会干扰肋片间的空气流通路径，固定孔的孔径适配常用的M3规格螺丝，安装公差适配常规电子组装的精度要求，不需要额外定制安装紧固件。整体结构采用一体挤压成型工艺，肋片与基座之间没有拼接界面，不存在接触热阻，热量能够快速从基座传导到每一片肋片的表面，相比拼接式散热结构热传导效率更高，也更适合批量生产加工。在安装边界上，整体为长方体构型，没有外凸的异形结构，在设备内部布局时可以直接贴靠其他结构件安装，不需要预留额外的避让空间，肋片的高度根据常见电子仓的内部空间做了适配，不会和上方的设备外壳或者其他板卡产生干涉，适合在紧凑空间内的电子设备中使用。这类无风扇散热结构没有运动部件，不存在风扇磨损、积灰、噪音的问题，长期运行可靠性更高，在对噪音控制要求高、维护不便的工业现场、户外通讯设备、音频处理设备中应用十分广泛，设计过程中需要重点匹配发热元件的热耗散功率，核算肋片总面积与自然对流换热系数的匹配关系，同时兼顾安装空间的约束，避免出现散热能力冗余造成成本浪费，或者散热能力不足导致元件过热的问题。
