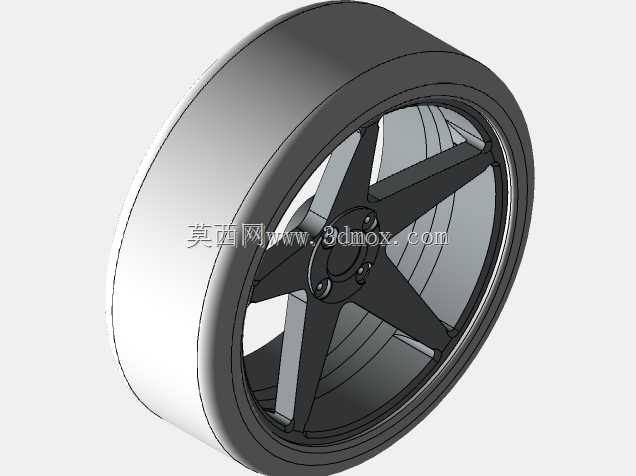

12英寸一体式带胎五辐轮毂结构设计

这款12英寸带轮胎车轮，主要适配小型低速代步车辆、场地作业巡检小车、轻型电动载具以及小型非道路移动装备的行走系统，作为整车与地面接触的核心承载部件，需要同时兼顾承载负荷传递、行驶缓冲减震、转向力矩传导的多重作用，在小型观光车、厂区转运平板车、低速电动四轮、小型改装卡丁车的行走机构选型中，这类小尺寸集成轮组的应用占比不低。从结构设计逻辑来看，轮辋部分采用五辐式辐条布局，这种辐条构型并非单纯追求外观效果，五根等距分布的辐条可以在轮辋与轮毂安装座之间形成均匀的力传导路径，在承受垂向载荷时，每根辐条分担的弯曲应力差值更小，相比多辐细密结构，五辐构型的辐条自身截面厚度可以做的更充足，在同等重量下抗冲击冗余更高，遇到路面凸起冲击时，不容易出现辐条根部应力集中开裂的问题。轮毂中心的安装位设置了四个螺栓固定孔，孔位分布遵循标准节圆尺寸设计，安装端面预留了足够的贴合平面，能保证轮组安装到车桥转向节或者驱动轴法兰上时，贴合面受力均匀，不会出现安装偏斜导致的轮组跳动问题。轮辋与轮胎的配合边界严格匹配12英寸轮径的胎圈座尺寸，轮缘位置做了标准的凸缘结构，能够卡住轮胎的胎圈部位，在轮胎充气后保证胎圈与轮辋的密封贴合，避免行驶过程中出现轮胎脱圈的风险，轮辋的槽深尺寸也兼顾了轮胎拆装的便利性，不需要专用的大型扒胎设备就能完成轮胎的更换维护。轮胎部分采用常规的橡胶胎体结构设计，胎侧厚度与胎面宽度匹配12英寸轮组的承载上限，能够过滤路面细碎颠簸，同时胎面的接地面积设计兼顾了干路面的抓附能力与滚动阻力控制，在铺装路面行驶时不会产生过大的行驶阻力，也能提供足够的制动力矩传递能力。在实际建模过程中，轮辋的辐条与外圈连接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，轮毂安装座的中心预留了轴头避让孔，能够适配不同结构的驱动轴与转向节安装尺寸，整个轮组的轴向宽度控制在常规小型车的轮腔边界范围内，安装后不会超出车身翼子板的设计边界，也不会与内侧的刹车结构、悬挂摆臂产生运动干涉。这类小尺寸轮组在设计时需要重点核对安装孔位的节圆直径、中心孔大小、轮辋偏距这几个核心安装参数，偏距的数值直接决定了轮组安装后的轮距变化，偏距过大会导致轮组向内缩进，容易蹭到内侧悬挂部件，偏距过小则会让轮组外凸，超出车身宽度同时加大轮毂轴承的负荷，这款轮组的偏距设置适配常规小型电动车辆的轮腔设计，不需要额外加装法兰垫片就能完成适配。
