工业级卧式无刷直流电机结构设计

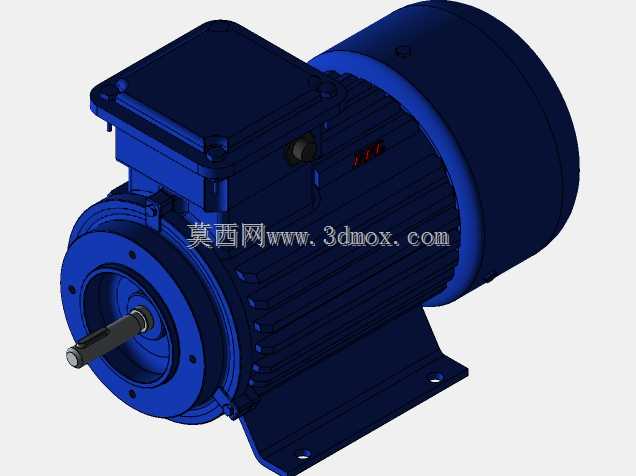

这款无刷直流电机的三维结构，完全围绕工业场景的实际安装与运行需求搭建，在做结构拆解时能清晰看到每一处设计的工程考量。从应用端来看，这类电机常被用在自动化输送线、小型数控进给机构、包装设备的动力辊道、新能源辅助动力单元等场景，相比有刷电机，它没有碳刷磨损的维护痛点，连续运行工况下的寿命能提升数倍，也不会产生碳粉污染，适配洁净车间、食品加工配套设备这类对运行洁净度有要求的场合。

设计过程中首先敲定的是卧式底脚安装的结构形式，底脚预留的两个长圆形安装孔，是为了适配不同安装基面的孔位偏差，安装时可以小范围调整电机轴向位置，保证输出轴和从动部件的同轴度，避免因安装错位导致的轴承额外负载、输出轴油封过早磨损问题。输出轴采用标准的键槽传动结构，轴伸长度、轴径尺寸都匹配通用的联轴器、同步带轮安装尺寸，选型时不需要额外做轴的改制，能直接替换同安装尺寸的传统异步电机，降低设备改型的适配成本。

电机的机壳采用带散热筋的一体化结构，轴向排布的散热筋顺着电机运行时的转子风路走向设计，运行时转子带动的内部气流能顺着散热筋快速带走定子绕组产生的热量，不需要额外加装独立散热风扇，既缩减了电机整体轴向长度，也降低了风扇运行带来的风噪与额外功耗。顶部的接线盒采用倾斜密封面设计，接线口预留了标准的电缆密封接头安装位，能防止车间环境里的切削液、粉尘进入接线腔，适配多粉尘、有少量溅液的工业车间环境。

端盖部分采用止口定位结构，和机壳的配合面做了精加工处理，保证前后端盖轴承室的同轴度，转子装配后不会出现扫膛问题。后端的编码器安装位预留了足够的装配空间，不需要额外改制端盖就能加装位置反馈元件，实现闭环转速控制，满足需要精准调速的工况需求。整个模型的安装边界清晰，所有配合面的公差、安装孔位的位置度都按照实际加工要求做了约束，不管是用来做设备整体的装配干涉检查，还是拆解做零部件的加工工艺参考，都能直接对接实际生产环节，不会出现模型结构和实物脱节的问题。在做设备布局设计时，这个模型的外形尺寸、安装孔位、轴伸尺寸都能直接作为布局依据，提前规避动力单元和周边机架、传动部件的干涉问题，减少实际装配时的整改工作量。
