越野车后方轮毂枢纽结构设计

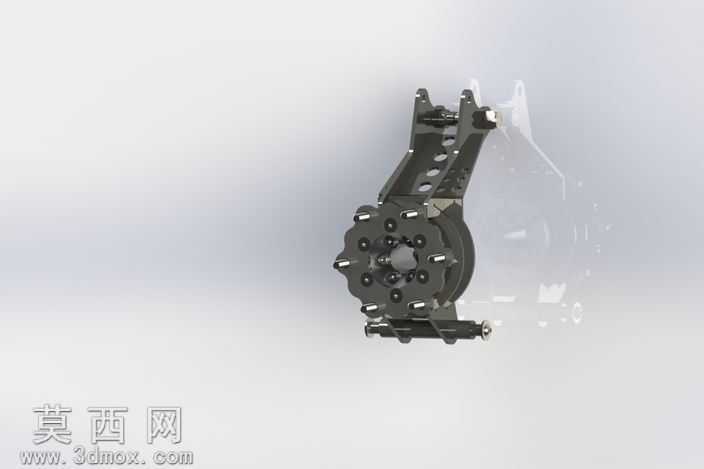

本作品为越野车后方轮毂枢纽装配结构，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械装配设计逻辑，从单个零件的特征绘制到整体装配约束均严格按照实际机械加工与装配工艺设置参数。建模阶段首先完成轮毂连接法兰的基体绘制，通过拉伸、切除、阵列等基础特征构建法兰盘的螺栓安装位，均匀排布的多组螺栓孔采用圆周阵列特征生成，保证孔位的位置度公差符合越野车轮毂的连接强度要求，同时对螺栓孔的倒角、沉头结构做了精细化处理，还原真实零件的加工细节。枢纽主体的悬臂支撑结构采用变截面拉伸结合加强筋特征构建，支撑臂上开设的多组减重孔在保证结构刚性的前提下有效降低部件自重，适配越野车轻量化改装的设计需求，支撑臂与轮毂连接端的轴承安装位做了同轴度约束设置，确保装配后轮毂转动的同轴精度。渲染阶段采用金属哑光材质模拟铸钢枢纽主体的质感，对螺栓、连接销轴等标准件赋予镀锌亮面金属材质，通过环境光遮蔽效果突出部件的结构层次，清晰展现各零件的装配关系与连接位置。整体结构设计围绕越野场景的高强度使用需求展开，枢纽与车架连接端设置了多组固定点位，可适配不同改装规格的越野车型后悬架安装，轮毂端的连接法兰可匹配大尺寸越野轮胎的安装孔距，结构的受力路径经过优化，行驶过程中来自路面的冲击可通过枢纽主体均匀传递至悬架系统，避免应力集中导致的部件损坏。各活动连接部位均预留了合理的装配间隙，还原真实部件的活动余量，可用于越野车底盘结构教学、改装方案验证以及相关零部件的设计参考，模型的装配层级清晰，可单独拆解每个零件查看结构细节，也可直接导入装配环境完成与整车底盘的匹配装配。
