悍马HMMWV12螺栓轮毂结构三维设计

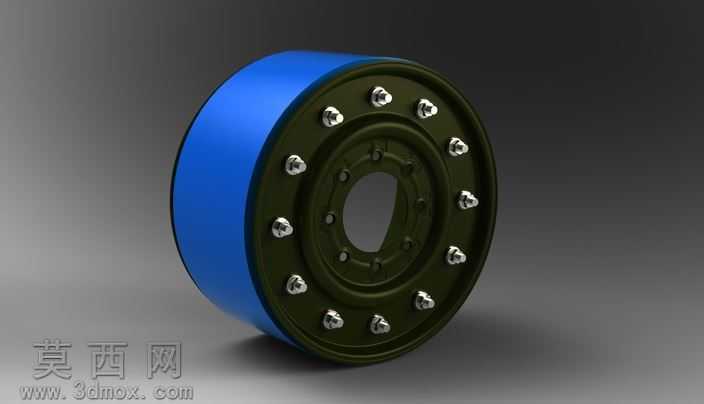

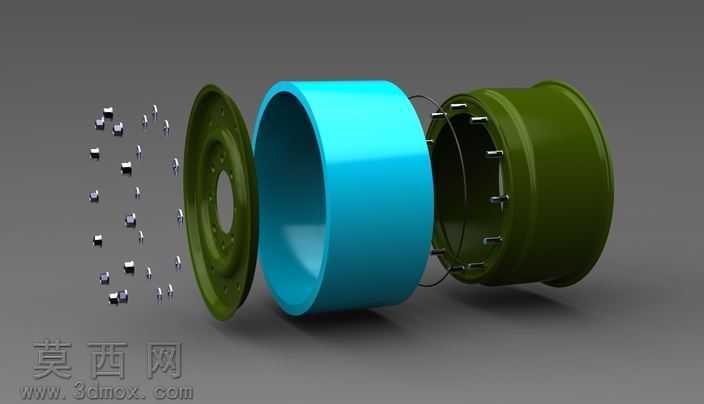

本作品为悍马HMMWV车型配套的12螺栓轮毂三维建模成果，建模过程依托三维参数化设计逻辑完成，首先针对军用重载越野车轮毂的使用工况进行结构拆解，将整体轮毂拆分为外侧端盖、中间轮辋主体、内侧安装基座三个核心装配模块，同时单独构建12组配套螺栓紧固件模型，还原真实产品的装配层级关系。建模阶段严格遵循实车部件的尺寸比例，对轮毂的螺栓安装孔位、轮辋的加强筋结构、端盖的减重凹槽、内侧基座的密封卡槽等细节特征进行逐一还原，所有孔位的分布角度、螺栓的螺纹参数、轮辋的壁厚过渡均参考重载越野车轮毂的行业设计标准设置，保证模型结构的合理性与装配可行性。材质与渲染阶段，针对不同部件的实际材质属性进行参数调整：外侧端盖与内侧安装基座采用军绿色硬质金属材质，调整金属粗糙度参数模拟军用装备的哑光防护漆面效果，还原漆面的细微颗粒质感；中间轮辋主体采用亮蓝色金属烤漆材质，提升不同部件的视觉区分度，同时设置合理的反光度参数呈现金属漆面的光泽质感；12组螺栓紧固件采用镀锌亮面金属材质，模拟标准紧固件的表面处理效果，同时为螺栓添加细微的边缘倒角，避免模型出现生硬的棱角失真。渲染过程中采用三点布光方案，主光源从侧上方投射突出轮毂的曲面轮廓与结构层次，辅光源补光消除部件衔接处的死黑阴影，背光源勾勒模型边缘提升整体立体感，背景选用中性灰色调突出产品主体，同时通过爆炸视图的呈现方式，将三个核心轮毂部件与12组螺栓沿装配轴向分离排布，清晰展示各部件的装配位置与配合关系，直观呈现12螺栓连接结构的布局逻辑，让观看者能够快速理解该重载轮毂的装配原理与结构特点。设计过程中充分考虑悍马HMMWV作为军用越野车辆的重载、高冲击使用需求，在轮毂的安装基座位置加厚了螺栓连接区域的结构厚度，轮辋与端盖的衔接处设置了密封胶圈的安装槽位，还原真实产品的密封设计，所有结构特征均服务于重载越野场景的使用需求，没有冗余的装饰性设计，完整还原了军用车辆轮毂的实用化设计特点。
