计算机轴流散热冷却风扇结构设计

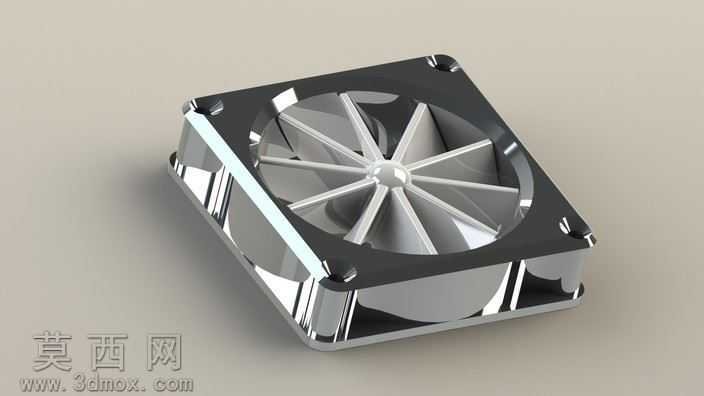

本作品为计算机用轴流式空气冷却器三维模型，采用SolidWorks软件完成全参数化建模，整体遵循标准PC散热风扇的通用尺寸规范，适配常规机箱、CPU散热器的安装孔位设计。建模过程中首先搭建方形外框基准，外框采用带圆角的方形壳体结构，四个角预留沉头安装孔位，框体边缘做倒角处理避免锐边，同时兼顾安装便利性与结构强度。扇叶部分采用十片式后掠轴流叶片设计，每片叶片基于翼型截面做扭转角度渐变处理，从叶根到叶稍的安装角逐步递减，能够在旋转时有效推动空气沿轴向流动，降低气流紊流产生的风噪。轮毂部分采用中心凸台结构，与叶片根部做平滑过渡连接，减少气流在轮毂区域的滞留损耗。模型完成实体建模后，在Keyshot中完成渲染材质设置：外框采用高光亮面镀铬金属材质，模拟金属冲压风扇框的镜面反光质感，还原金属材质的冷硬视觉效果；扇叶部分采用半哑光银灰色金属材质，与外框形成细微的质感区分，突出叶片的曲面造型细节；背景采用浅灰色哑光地面，添加柔和的环境漫反射光照，通过多角度光影突出模型的结构层次与曲面弧度，让叶片的扭转角度、框体的厚度、安装孔的细节都清晰呈现。设计过程中充分考虑风冷散热的实际需求，叶片的弦长、扭转角度均经过参数化调整，保证在常规转速下能够提供足够的通风量，同时方形外框的结构能够方便用户直接适配标准安装位，整体模型结构完整，无多余特征，各部件之间的装配关系清晰，可直接用于散热结构教学、计算机配件设计参考、风冷方案演示等场景，模型细节还原度高，能够直观展现轴流冷却风扇的典型结构特征与工作原理。
