螺纹安装式液压阻尼减震器结构设计

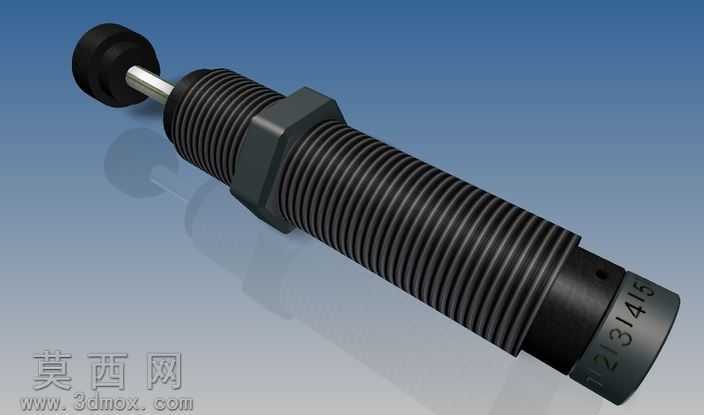

本作品为螺纹安装式液压阻尼减震器的三维数字化模型，建模阶段严格遵循液压缓冲元件的工程设计规范，采用Autodesk Inventor完成全参数化建模流程，对产品各组成结构进行1:1比例还原。模型整体呈现细长柱式结构，主体外壳采用全长度外螺纹设计，可适配各类设备安装面板的螺纹孔位，配合中部一体式六角锁紧凸台，能够通过标准扳手完成快速紧固安装，无需额外设计定制安装支架，大幅提升元件的场景适配性。建模过程中对各部件的装配关系进行了严谨定义：顶端设置黑色橡胶防撞碰头，采用高弹性橡胶材质模拟，可在缓冲行程末端避免刚性碰撞产生的冲击噪音与结构损伤；碰头下方连接高精度抛光金属活塞杆，建模时还原了活塞杆的高光洁度表面特征，保证其在缸体内往复运动时的同轴度与顺滑度；缸体内部的阻尼油路、活塞节流孔、复位弹簧等核心功能结构均做了结构化建模，可清晰展示液压阻尼减震的工作原理，即通过液压油流经节流孔产生的阻尼效应，将外部冲击动能转化为液压油的热能耗散，实现平稳缓冲吸能的作用。渲染阶段采用工业级产品渲染参数，主体缸体赋予黑色硬质氧化金属材质，还原工业液压元件的哑光耐磨表面质感，活塞杆赋予镀铬高光金属材质，橡胶碰头赋予哑光黑色橡胶材质，背景采用渐变蓝灰色工业展示背景，搭配柔和的环境光影与接触阴影，突出产品的结构轮廓与材质差异，整体渲染效果贴近工业产品实物宣传图的视觉标准。设计思路围绕通用工业缓冲场景展开，该类减震器可广泛应用于自动化生产线行程末端缓冲、工业机械臂运动限位缓冲、输送线工件阻挡缓冲等场景，建模时充分考虑了元件的安装通用性与结构合理性，所有尺寸参数均参考行业通用的RS系列液压减震器规格设定，可直接用于设备装配干涉检查、工况模拟演示、产品宣传展示等用途，模型各部件独立可拆分，能够支持后续的工程出图、结构优化、运动仿真等拓展应用。
