JIMM款原声民谣吉他结构复刻设计

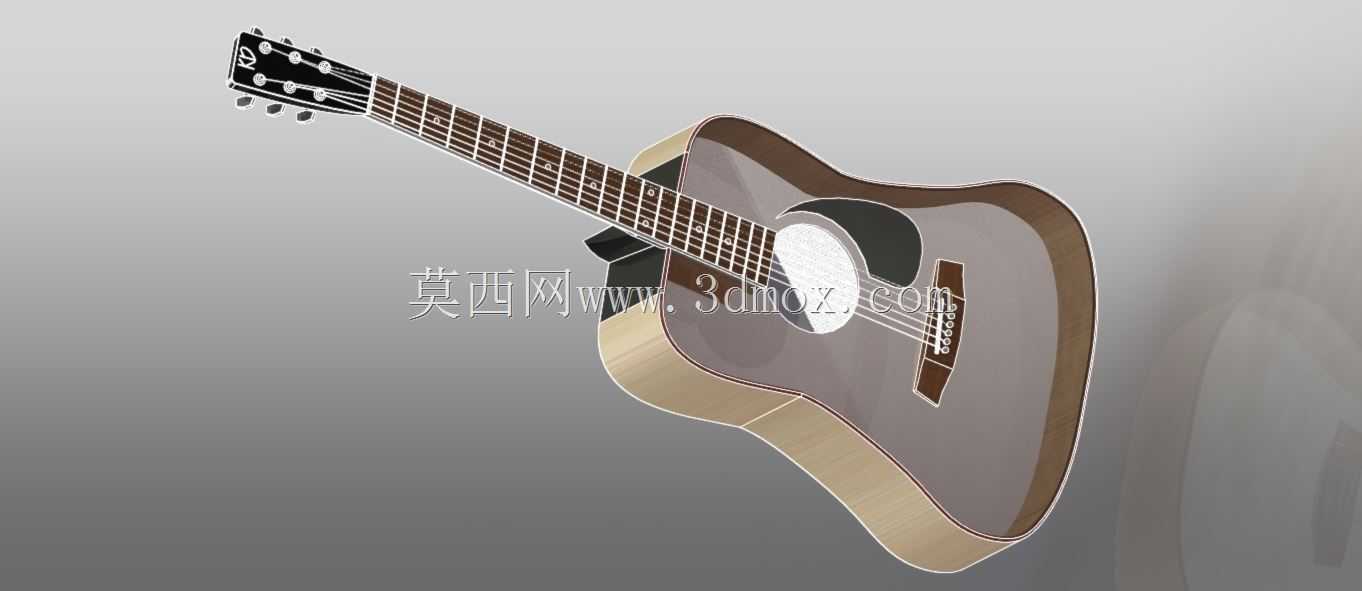

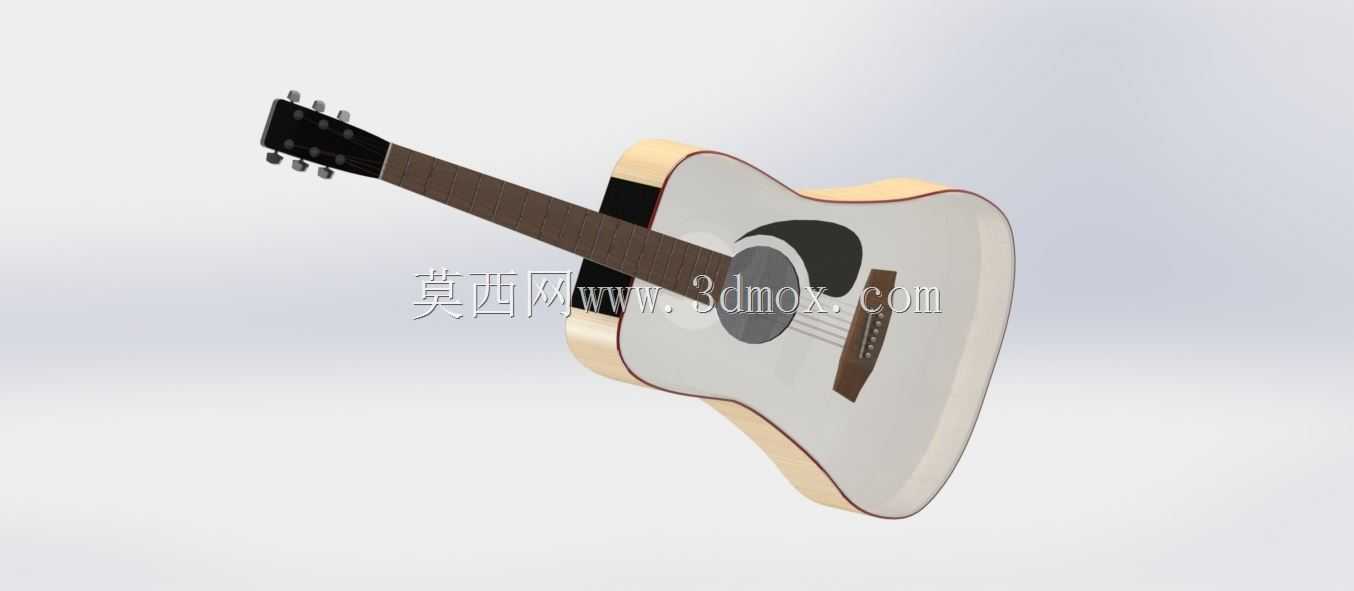

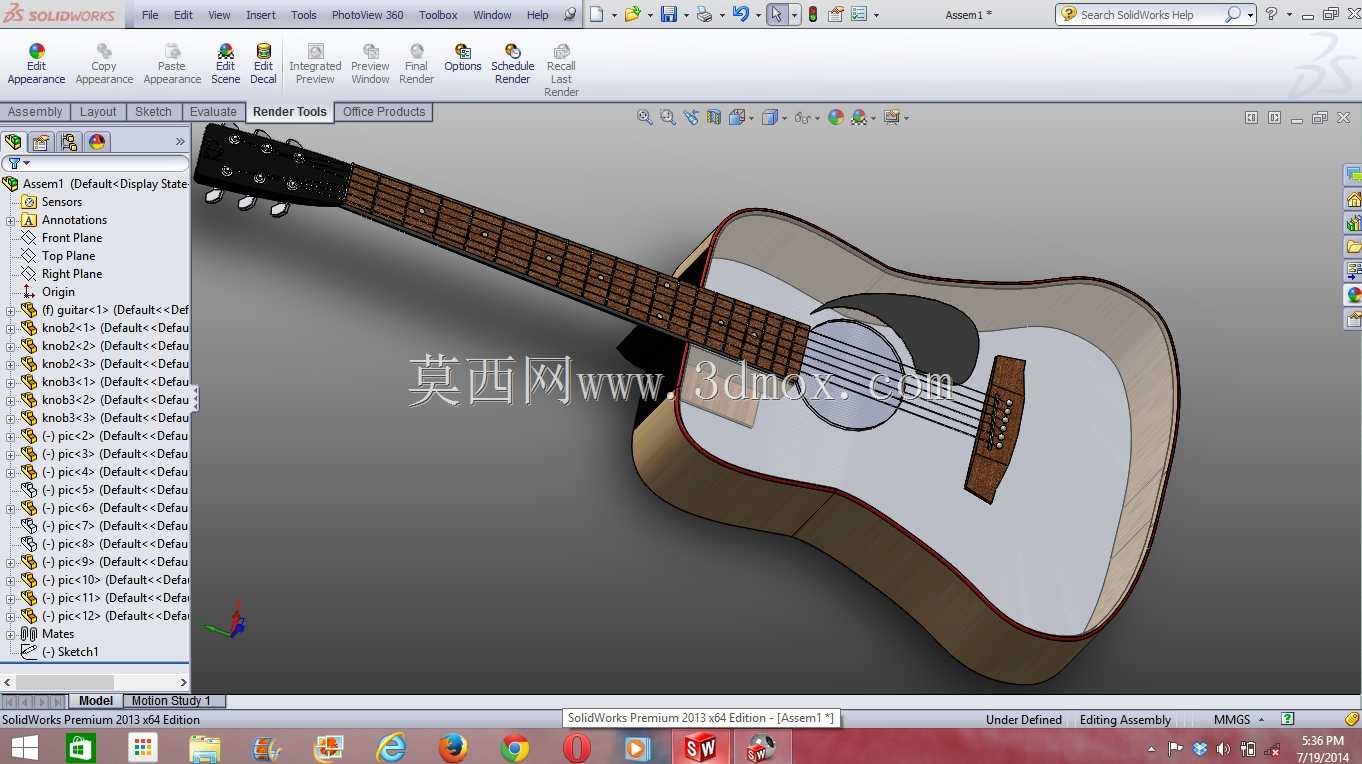

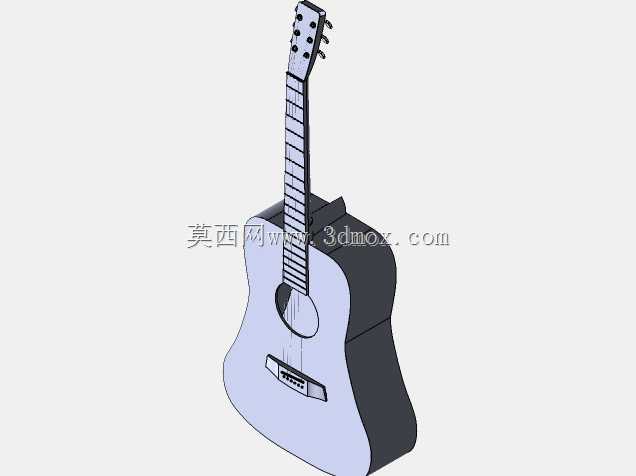

这款原声吉他的三维结构复刻，核心围绕JIMM型号7X3e45的经典形制展开，设计阶段优先考量原声乐器的声学传导逻辑，在前护板区域做了结构优化，调整了玻璃罩式护板的贴合弧度与安装边界，避免护板结构对面板振动产生多余阻尼，保障音梁传导的振动效率不受额外结构干扰。从实际应用场景来看，该模型可用于乐器生产环节的结构校验、文创周边的衍生设计、乐器教学的结构演示场景，也能为定制化吉他改装提供基础结构参考，帮助结构设计人员快速核对各部件的装配间隙，省去从零开始测绘经典形制的重复工作。设计过程中严格遵循原声民谣吉他的尺寸比例逻辑，琴颈与琴身的接柄角度控制在原声吉他通用的1.5-2度区间，指板品丝间距按照十二平均律的弦长比例排布，琴桥的拉弦角度预留了足够的弦距调整空间，可适配不同规格的民谣钢弦安装需求。从结构拆分逻辑来看，模型完整还原了面板、背侧板、琴颈、指板、琴桥、弦钮、音梁结构的相对位置，各部件的装配边界做了贴合实际生产的公差预留，面板与侧板的粘合边预留了0.2mm的胶层容纳空间，琴颈插接位置的配合公差控制在0.1mm以内，既满足三维装配的干涉校验需求，也能对接后续的数控开料加工环节。护板的改进设计是本次复刻的核心调整点，不同于传统粘贴式PVC护板，这款设计采用的前玻璃罩结构做了边缘弧度收边处理，安装位置避开了面板核心振动区域的音梁排布点，固定点位设置在琴身右侧非主振动区，既保留了护板对面板的防刮保护作用，也最大程度降低了附加结构对面板共振的影响，保障原声吉他的中低频振动传导不受阻碍。琴头的弦钮排布采用经典的3+3对称布局，弦钮安装孔的位置与琴颈钢筋的预埋通道做了空间避让，避免结构干涉，指板的弧度采用12英寸的通用指板曲率，适配绝大多数演奏者的按弦手感，琴身的腰身曲线按照经典D型琴的轮廓做了比例还原，抱持弧度贴合人体坐姿演奏的贴合角度，可直接用于后续的人机工程校验环节。
