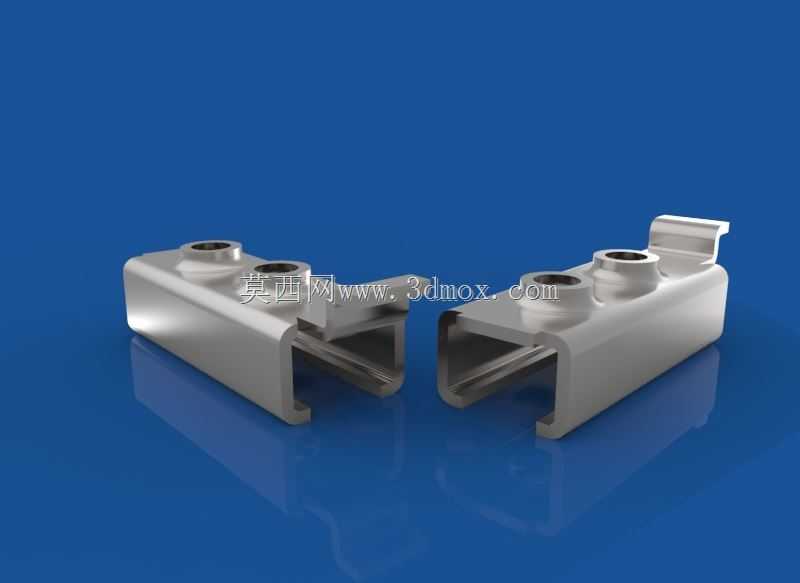

钣金加工用U型定位夹持构件

这类U型夹持构件主要应用在钣金件加工的工装定位场景中，在板材折弯、冲压、裁切工序的辅助定位工位上十分常见，能够快速卡接在工装台的导轨或者型材基座上，为待加工的薄金属板材提供侧向定位支撑，避免加工过程中板材出现窜动偏移，影响加工尺寸精度。构件主体采用槽型截面设计，槽腔的内宽尺寸匹配常规工装导轨的安装边宽，安装时可直接沿导轨轴向滑入，不需要额外的复杂紧固件就能实现初步卡合，适配快速换型的小批量钣金加工产线，能够大幅缩短工装调整的辅助时间。构件顶部设置的两个带内螺纹的凸台，是用来安装压紧螺钉或者定位挡块的，根据不同的加工板材厚度，可以更换不同长度的压紧螺钉，或者调整挡块的伸出高度，实现对0.5mm到3mm厚度范围内冷轧钢板、铝板、不锈钢板的灵活压紧定位，凸台的螺纹孔采用通止规校核过加工精度，螺钉拧入后不会出现松旷晃动感，压紧时的受力点刚好落在槽体的顶部加强筋位置，不会因为长期受压紧力导致槽口出现外张变形。构件端部的弯折翘边是作为快速拆卸的施力位设计的，更换工装位置时，作业人员可以用平口螺丝刀撬动翘边，就能快速将构件从导轨上取下，不需要撬动槽体配合面，避免长期拆装导致槽腔内壁出现磨损，影响和导轨的配合间隙。从安装边界来看，构件的槽深尺寸刚好覆盖常规工业铝型材导轨的安装边高度，安装后构件底部和工装台表面完全贴合，不会出现悬空翘起的情况，两个螺纹凸台的中心距和槽体宽度的比例经过校核，压紧作业时的受力不会让构件出现偏转，即便是在高速冲压设备的旁侧工位使用，也不会因为设备振动出现位置滑移。构件的边角位置都做了R1左右的圆角处理，没有尖锐的毛刺棱角，作业人员调整工装时不会被划伤，表面的钝化处理层能够适应车间内的切削液、润滑油飞溅环境，长期使用也不会出现锈蚀卡滞的问题，在钣金加工车间的批量工装配置中，这类构件的替换率很低，整体的结构强度和耐用性都能满足三班倒的连续生产需求。
