纤毛精密钻孔专用固定工装结构

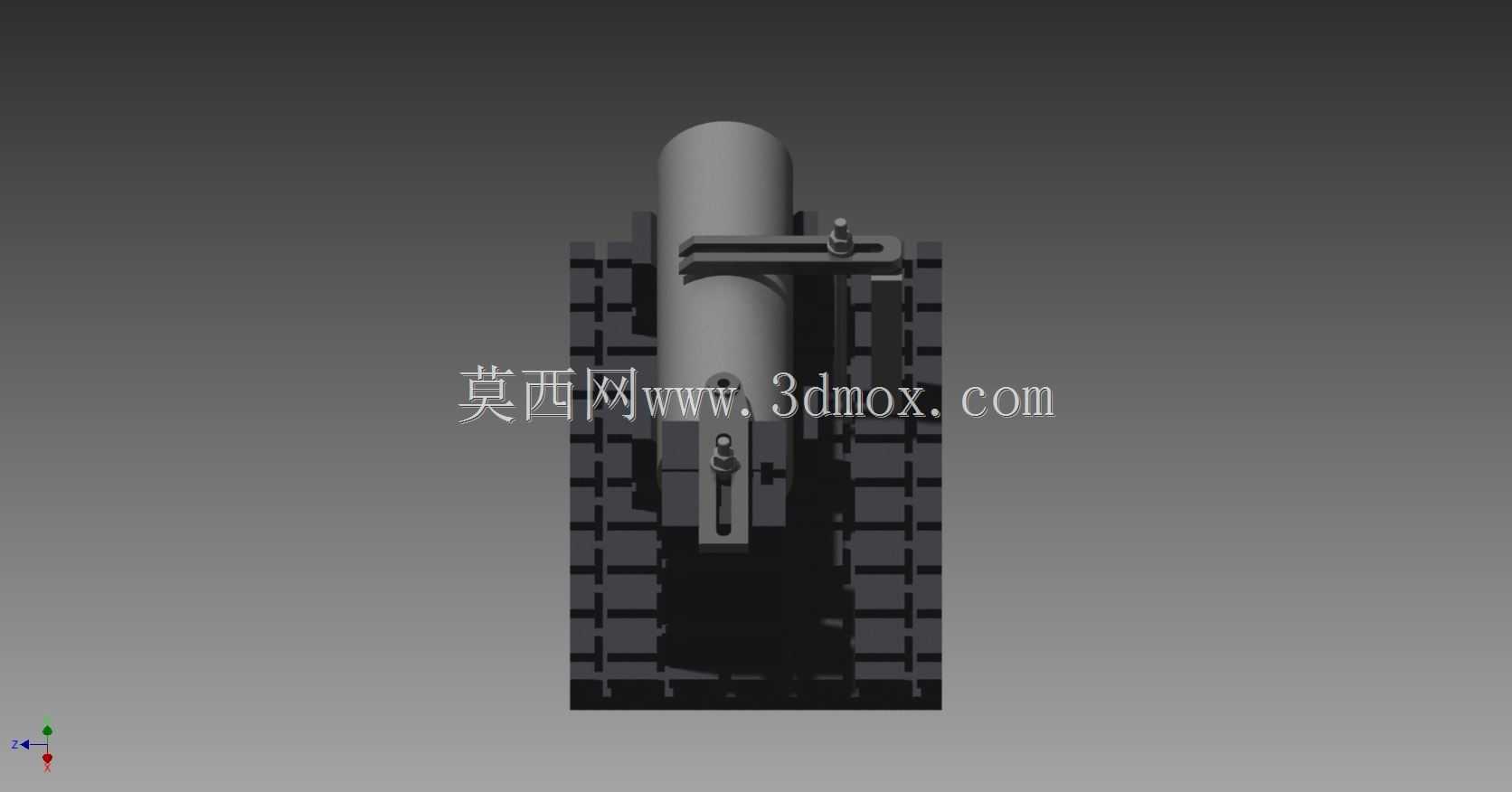

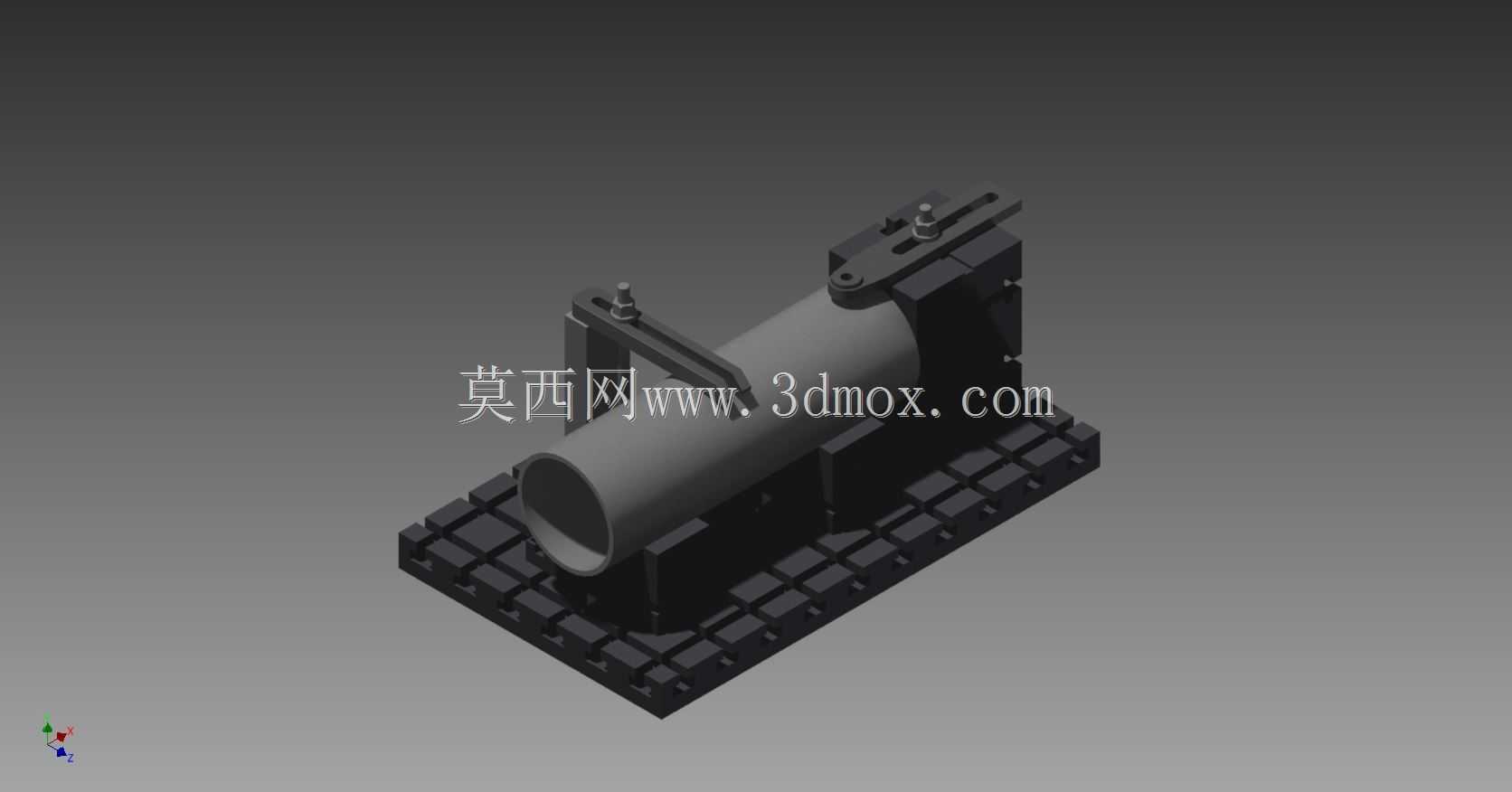

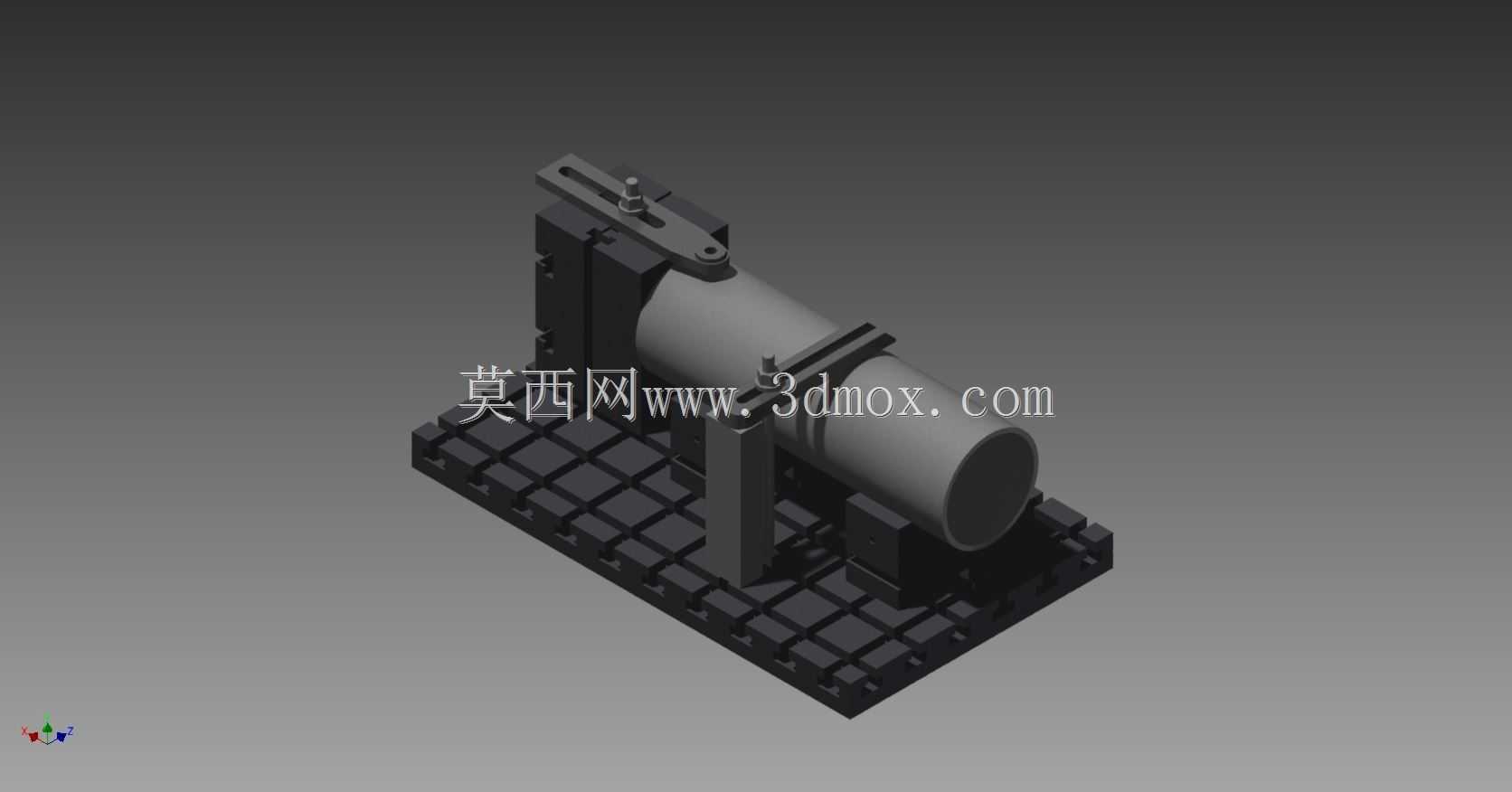

这套钻孔固定装置主要面向实验室微小零件精密加工场景设计，针对直径细、刚度低的纤毛类工件钻孔作业时易偏移、易弯折的痛点做了专项结构优化，可适配常规台式钻床的工作台安装接口，无需额外改造设备即可投入使用。装置整体采用立式装夹布局，底部设置带标准T型槽的安装基座，可直接通过T型螺栓固定在钻床工作台面上，基座的平面度控制在0.02mm以内，保证装夹基准与钻床主轴的垂直度要求。中间的工件夹持模块采用V型槽配合快压压板的结构，V型槽的槽面做了细网格防滑处理，既可以避免纤毛类细长工件装夹时出现周向转动，又能通过调整压板的压紧行程适配不同直径规格的纤毛工件，夹持力通过侧面的调节旋钮控制，可根据工件材质刚度调整压紧力度，避免压力过大导致纤毛变形、压力过小导致钻孔时工件窜动。装置上部设置了钻套导向结构，导向钻套与下方V型槽的同轴度公差控制在0.01mm以内，钻头下行时可通过钻套提前定位，避免细长钻头接触纤毛时出现滑移偏斜，有效保证钻孔位置精度，钻套采用快换式结构，可根据不同的钻孔直径更换对应内径的钻套，无需拆卸整个工装即可完成适配调整。侧面设置的悬臂式定位挡块可对纤毛工件的轴向位置做快速定位，批量加工时只需将工件顶到挡块位置即可保证所有工件的钻孔位置轴向尺寸一致，无需逐件划线找正，大幅提升实验室小批量加工的效率。整套装置的结构件多采用标准型材与机加工件组合，加工难度低，后期维护更换易损件成本低，夹持模块的所有活动接触面都做了发黑防锈处理，长期在实验室加工环境下使用也不会出现锈蚀卡滞的问题。安装时需先清理钻床工作台面的铁屑与杂物，将基座放置到位后用百分表打表校正V型槽与钻床主轴的同轴度，锁紧固定螺栓后再依次安装导向钻套与定位挡块，首次使用时可先用废料试钻，调整压紧力与钻套位置，确认钻孔精度符合要求后再进行正式工件加工。日常使用时需定期清理V型槽与钻套内的切屑，避免切屑堆积影响装夹精度，导向部位定期涂抹少量润滑脂保证活动顺畅。
