带橡皮头六角杆日常书写铅笔结构

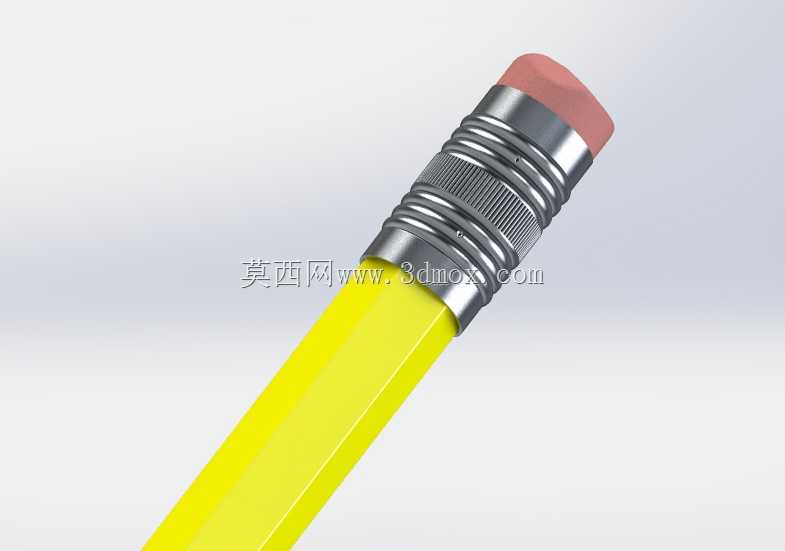

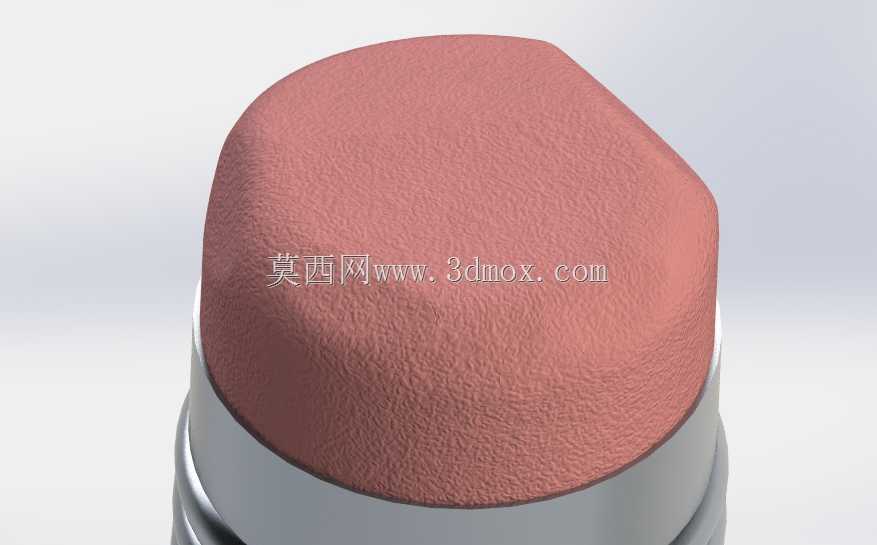

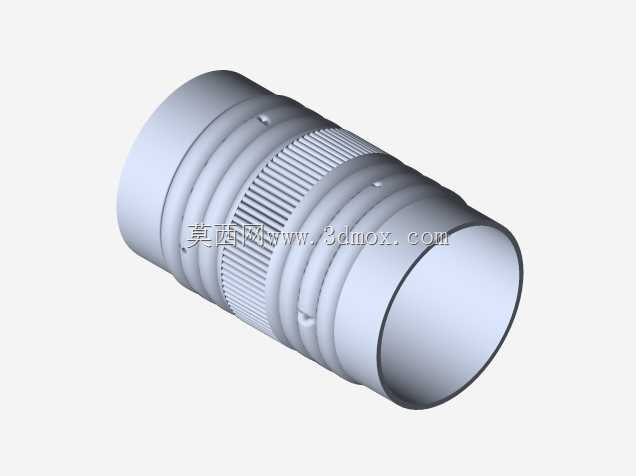

日常接触的带橡皮头铅笔，看似结构简单，实则在建模时需要兼顾多个使用场景的细节匹配。从学生日常书写、工程现场临时绘图标记到办公场景快速记录，这类铅笔的使用频次极高，结构设计上的细节直接影响握持手感与使用便捷性。建模时首先要处理笔杆的六角截面结构，这种截面并非正六边形等壁厚设计，棱边做了微小的圆弧过渡，避免长时间握持硌手，同时六面平面结构能防止铅笔在倾斜桌面滚落，笔杆外径控制在常规7.5mm左右，适配市面上绝大多数标准卷笔刀的内孔尺寸，不需要额外适配特殊削笔工具。笔杆前端的木质部分在建模时要区分外层涂漆层与内部木质承载层，铅芯位于截面中心位置，直径2mm的铅芯与木质层之间做过盈配合的结构模拟，还原实际生产中铅芯压入木槽的装配关系。笔尾的金属箍是建模的细节重点，这部分采用多段滚花与环形凹槽结构，靠近橡皮端的滚花纹理是为了增加插拔橡皮时的摩擦力，中间段的环形凸起一方面起到结构加强作用，避免金属箍受挤压变形，另一方面能在铅笔滚落时形成缓冲，减少笔尾直接磕碰造成的橡皮脱落。金属箍与笔杆的配合采用小过盈设计，压入笔杆尾部3mm深度，保证日常插拔橡皮时金属箍不会随橡皮脱出。顶部的橡皮采用邵氏硬度60度的橡胶材质模拟，外形做了微小的锥度设计，露出金属箍的部分直径略大于金属箍内孔，方便使用者捏持更换橡皮，橡皮与金属箍的配合间隙控制在0.1mm，既不会轻易脱落，更换时也不需要过大的拔出力。建模过程中要注意各部件的装配边界，金属箍不能穿透笔杆木质层，铅芯不能突出木质削尖端的基准面，橡皮底部要与笔杆尾端面完全贴合，不能出现悬空缝隙。另外金属箍表面的镀铬层质感、笔杆的哑光漆质感、橡皮的磨砂橡胶质感都要在结构建模时预留好材质赋予的分界面，避免后续渲染时出现材质穿模的问题。这类文具类结构建模，核心是还原日常使用中的人机交互细节，不能只做外形的简单拉伸旋转，要把实际使用中防滚落、握持舒适、配件易更换这些功能点通过结构特征体现出来，比如六角棱边的圆弧半径不能过大，否则会失去防滚落效果，也不能过小，否则握持时棱角过于明显影响手感，经过多次参数调整，0.3mm的棱边圆弧半径是兼顾两个需求的合理值。金属箍上的滚花纹理深度控制在0.15mm，既不会因为纹理过深硌手，也能提供足够的插拔摩擦力，这些细节参数都是结合实际使用体验反复校准的，不是随意设定的数值。
