符合ANS标准的正齿轮组及配套轴凸轮结构

项目分类:3D模型 发布时间:2021-10-25 ID:342095
  • 符合ANS标准的正齿轮组及配套轴凸轮结构
  • 符合ANS标准的正齿轮组及配套轴凸轮结构
  • 符合ANS标准的正齿轮组及配套轴凸轮结构
  • 符合ANS标准的正齿轮组及配套轴凸轮结构
  • 符合ANS标准的正齿轮组及配套轴凸轮结构
  • 符合ANS标准的正齿轮组及配套轴凸轮结构
  • 符合ANS标准的正齿轮组及配套轴凸轮结构
  • 符合ANS标准的正齿轮组及配套轴凸轮结构

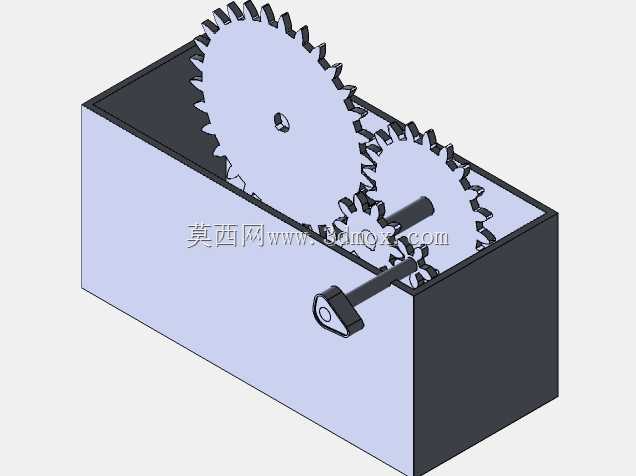

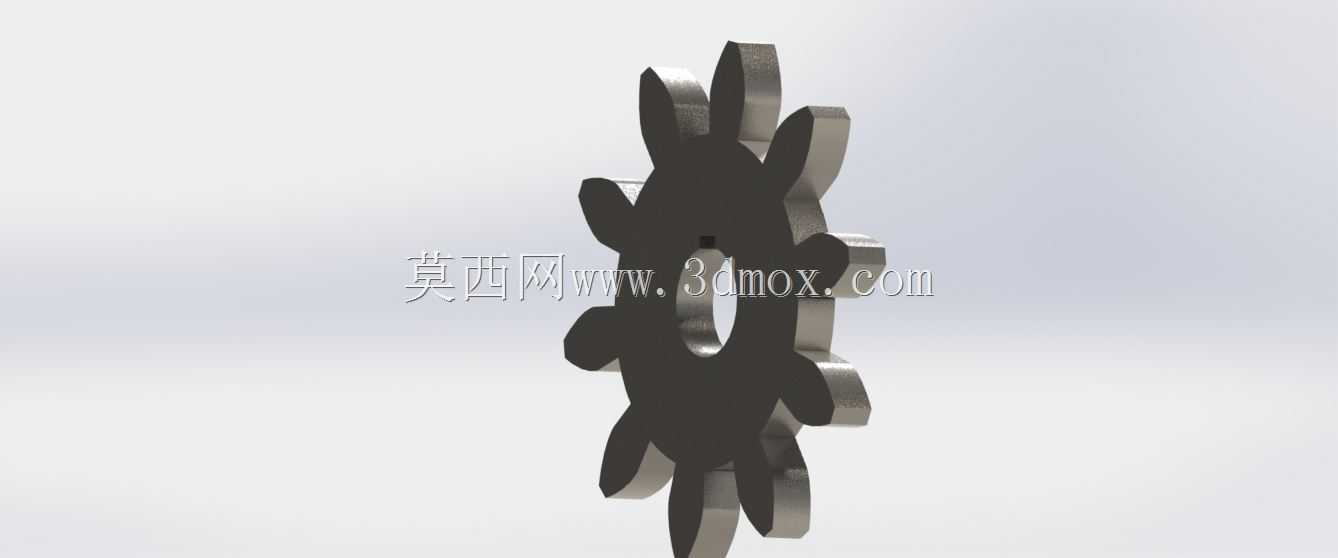

这套传动结构包含四枚符合ANS标准的正齿轮、两根传动轴以及一枚凸轮构件,可直接适配常规开式齿轮箱的装配需求,在小型输送设备、轻工机械的进给传动单元中有着广泛的应用场景。正齿轮的齿廓修形严格遵循ANS标准的公差要求,齿向误差控制在常规传动允许的范围内,啮合过程中可有效降低齿面接触应力,减少长期运行下的点蚀磨损风险,适配中等载荷下的连续传动工况。两根传动轴的轴径设计匹配标准深沟球轴承的安装尺寸,轴肩位置预留了轴承定位的台阶高度,装配时无需额外加工调整垫片即可完成轴承的轴向固定,轴端的键槽采用普通平键的标准尺寸,可直接与对应规格的联轴器、带轮完成连接,适配常规的动力输入输出布局。配套的凸轮构件轮廓曲线经过运动学仿真验证,可实现预设的往复从动件运动规律,能够与齿轮组的传动节奏形成配合,在需要间歇进给、周期动作的工位中,可直接通过齿轮轴的动力输出驱动凸轮完成动作,无需额外设置独立的驱动单元,简化整体设备的传动链布局。从安装边界来看,整套结构的中心距严格匹配ANS标准正齿轮的中心距公差,齿轮箱壳体的内壁与齿轮齿顶圆之间预留了足够的安全间隙,避免运行过程中齿顶与壳体内壁发生剐蹭,同时预留了润滑油的存储空间,适配油浴润滑的使用场景。设计过程中优先考虑了零部件的互换性,所有齿轮、轴的安装尺寸均符合通用机械零部件的标准规范,后期维护时可直接采购标准件完成替换,无需单独定制加工,降低设备的运维成本。齿轮的齿宽经过载荷校核,可满足额定功率下的齿根弯曲强度要求,在频繁正反转的工况下也能保持稳定的传动精度,不会出现明显的回差。凸轮与轴的连接采用键连接固定,周向定位可靠,长期运行下不会出现相对转动导致的动作时序偏差,适配每分钟数十次的周期动作频次,不会出现从动件运动失真的问题。
