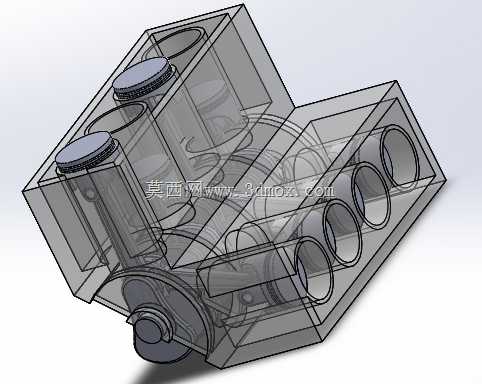

V型八缸内燃机透明结构展示模型

该V型八缸动力装置模型，还原了民用大排量乘用车、高性能特种车辆常用的内燃机核心结构，可用于动力系统结构教学、整车动力舱布局匹配校核、零部件装配干涉验证等场景。模型采用透明化壳体设计，能够直观呈现内部曲柄连杆机构、活塞组件、配气结构的相对位置与运动逻辑，无需拆解即可观察各部件的装配关系，适合用于新入职结构工程师的动力总成认知培训，也可作为整车前期开发阶段动力舱占位参考，辅助完成周边管线、悬置支架、散热系统的布局规划。设计过程中优先还原V型夹角的缸体布局特征，两侧各四缸的排布方式兼顾了结构紧凑性与运转平顺性，曲轴的曲柄销排布对应V型缸的点火间隔逻辑，活塞与缸套的配合间隙、连杆与曲轴的铰接位置均按照常规量产V8发动机的比例关系还原，能够直观展示做功冲程中活塞往复运动带动曲轴旋转的动力传递路径。从安装边界来看，模型还原了V8发动机的典型外形轮廓，两侧缸盖的凸起结构、曲轴输出端的法兰位置、缸体侧面的附件安装面均做了特征还原，在进行整车总布置校核时，可参考该模型的外廓尺寸预留动力舱安装空间，确认发动机与前纵梁、防火墙、散热模块的安全间隙，避免后续设计出现装配干涉。模型同时还原了缸体内部的润滑油道、冷却水道的大致走向特征，能够帮助设计人员理解动力系统热管理、润滑系统的布局逻辑，在进行附属系统设计时可对应匹配油路、水路的接口位置，减少管路弯折带来的流阻损失。对于三维建模从业者而言，该模型的结构拆分逻辑可作为复杂动力总成建模的参考，从缸体基础特征搭建到内部运动部件的层级装配，能够清晰展示自顶向下设计过程中如何兼顾结构强度与部件运动空间，避免设计出的零部件在实际运转中出现运动卡滞、结构干涉等问题。
