六角头半螺纹外六角螺钉标准件设计

在各类机械结构装配场景中，外六角半螺纹螺钉是应用覆盖范围极广的紧固连接件，从普通机架拼装、钣金件锁附，到重载设备的部件定位、传动组件的预紧固定，都能见到这类零件的身影。这类螺钉的设计核心是兼顾光杆段的定位精度与螺纹段的锁紧能力，光杆部分的外径与螺纹公称尺寸保持一致，穿入安装孔时可起到径向定位作用，避免被连接件出现横向窜动，而尾部的螺纹段则通过与螺母或者预制内螺纹孔配合，施加轴向锁紧力，保证连接副在设备运行过程中不会出现松脱。

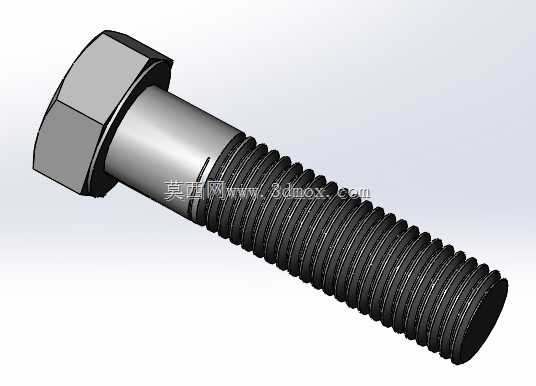

本次设计的六角头半螺纹螺钉，头部采用标准外六角构型，对边尺寸、头部厚度均匹配常规紧固工具的作业空间，不管是使用套筒、开口扳手还是活动扳手，都能顺利施加拧紧力矩，不会出现打滑或者工具干涉的问题。杆部采用半螺纹分段设计，光杆段长度根据常用安装厚度做了多规格覆盖，当被连接件总厚度小于光杆段长度时，锁紧后螺纹段不会穿出被连接件表面，避免螺纹外露造成的磕碰、划伤风险，同时光杆与安装孔的小间隙配合，能承担部分横向剪切载荷，相比全螺纹螺钉，在受剪工况下的连接可靠性更高。

设计过程中采用表驱动的参数化建模思路，将螺纹公称直径、螺距、光杆长度、螺纹长度、头部对边尺寸、头部厚度等核心参数做关联配置，可根据不同的安装边界快速生成对应规格的模型，不需要重复绘制草图与特征。建模时螺纹部分采用真实牙型切除生成，而非简单的贴图示意，能直接用于装配干涉检查、运动仿真中的螺纹连接受力分析，也可导出工程图直接用于生产加工。安装边界方面，螺钉头部的六角外接圆尺寸预留了足够的扳手操作空间，设计装配孔时，通孔直径比杆部大0.2-0.5mm即可，螺纹段拧入深度根据被连接件材质不同，钢件取1-1.5倍公称直径，铸铁件取1.5-2倍公称直径，就能保证足够的锁紧强度，不会出现螺纹滑牙或者拉脱的问题。在实际设备选型中，这类螺钉常搭配平垫圈、弹簧垫圈使用，平垫圈用于分散头部对被连接件表面的压应力，避免压伤工件表面，弹簧垫圈则用于振动工况下的防松，保证设备长期运行时连接的稳定性。
