10毫米球头内六角扳手三维设计作品

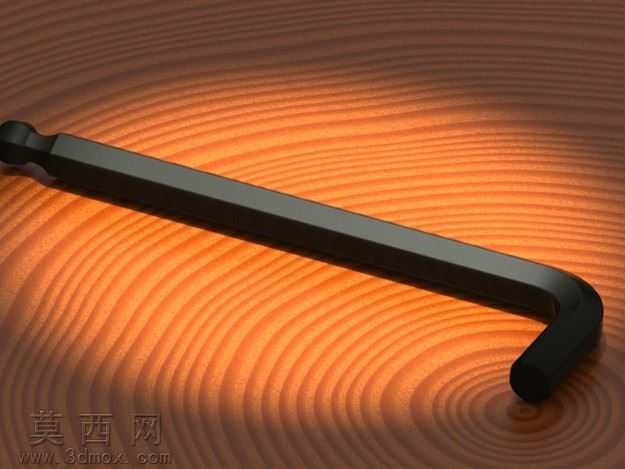

本次建模的对象为10毫米规格球头内六角扳手，也就是常说的艾伦扳手，建模过程以实物参考图为基准开展，首先梳理扳手的整体结构特征：整体为L型弯折杆状结构，长杆段为平直握持施力段，短段末端为球头结构，弯折处做平滑圆弧过渡，长杆远离球头的一端同样做圆弧收头处理，避免尖锐棱角带来的安全隐患。建模初期先绘制整体路径草图，确定L型的两段长度比例、弯折处的圆角半径，再以正六边形为截面轮廓沿路径进行扫掠生成基础实体，针对球头端单独进行特征构建，在短杆末端通过旋转特征生成球形端头，再对球头与杆身的衔接位置做倒圆角处理，保证曲面过渡顺滑无突兀折角，长杆末端同样做半球形收头处理，还原实物的端部形态。材质设置阶段参考实物的发黑处理金属质感，为模型赋予哑光黑色金属材质，调整材质的粗糙度参数模拟发黑层的微磨砂质感，适当降低反射强度避免出现过于亮面的失真效果，同时添加细微的表面杂色纹理，还原工业五金件表面的细微加工痕迹，避免材质过于塑料感。渲染阶段采用暖调木纹背景作为衬托，调整主光源从侧上方照射，在扳手表面形成自然的明暗过渡，突出杆身的棱线结构与球头的曲面形态，在扳手下方投射柔和的软阴影，增强模型的立体感与真实感，背景的木纹纹理做适当的景深虚化处理，让视觉焦点集中在扳手模型本身。建模过程中注意到参考照片存在透视变形问题，因此在尺寸把控上以10毫米的内六角规格为核心基准，调整杆身直径、球头尺寸与整体长度的比例关系，避免因照片透视导致的维度比例失真，保证模型的尺寸符合实际五金工具的常规比例，弯折处的圆弧半径参考实际产品的加工工艺设置，既保证结构强度也符合加工成型的合理性，所有棱边都做了极小的倒角处理，还原实际产品去毛刺后的边缘状态，让模型更贴近真实产品的细节特征。
