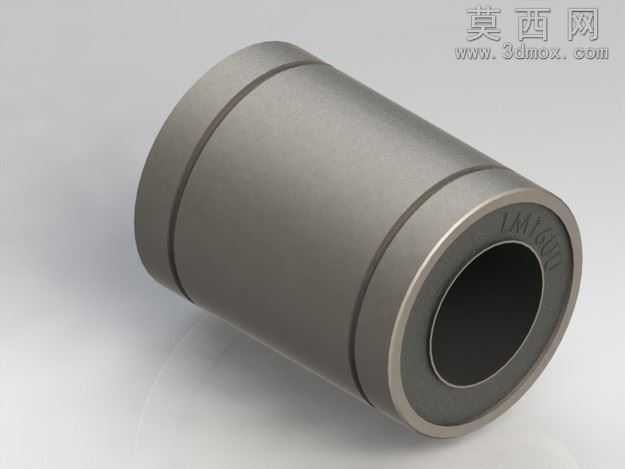

16毫米规格LMU16UU线性轴承三维建模作品

本作品为16毫米内径规格的LMU16UU线性轴承三维建模成果，建模过程严格遵循该型号线性轴承的实际工业尺寸标准，依托三维建模软件完成全参数化结构搭建。建模初期先梳理线性轴承的核心结构组成，从外层金属套筒、中部保持架到内部滚动体、两端密封结构逐一拆解尺寸逻辑，先通过草图绘制套筒的内外径轮廓，标注16毫米内径、对应适配外径的精准尺寸，利用旋转凸台命令生成套筒基体，同时还原套筒外壁的环形定位槽结构，保证后续装配时的定位精度。针对内部的直线滚动结构，先绘制单颗滚动体的球形模型，通过圆周阵列命令按照实际保持架的排布数量完成滚动体阵列，再搭建树脂保持架的镂空结构，确保每颗滚动体的卡位间隙符合真实轴承的运动间隙要求，避免模型出现结构干涉问题。两端的密封胶圈部分，通过扫描命令生成环形密封结构，还原胶圈的唇边密封形态，区分金属套筒、钢质滚动体、树脂保持架、橡胶密封件的不同材质分区。渲染阶段针对不同部件匹配对应材质属性，外层金属套筒赋予哑光发黑钢材材质，调整粗糙度参数模拟工业轴承表面的氧化处理质感，滚动体赋予高抛光轴承钢材质，设置合适的反射度凸显金属光泽，保持架赋予深灰色硬质工程塑料材质，密封胶圈赋予哑光黑色橡胶材质，通过布光调整突出轴承的圆柱轮廓与端面层次，在深灰色背景下呈现出产品级的渲染效果。设计过程中重点还原线性轴承的直线运动适配结构，保证套筒内孔的圆柱度、滚动体的排布精度完全匹配实际产品的功能逻辑，既可以作为机械设计装配中的标准件调用，也可用于产品展示、机械原理教学的可视化素材，模型结构完整无破面，各部件可单独拆分用于装配演示，清晰展现线性轴承的内部构造与外部安装特征。
