铸造用坩埚配套浇注操作手柄结构

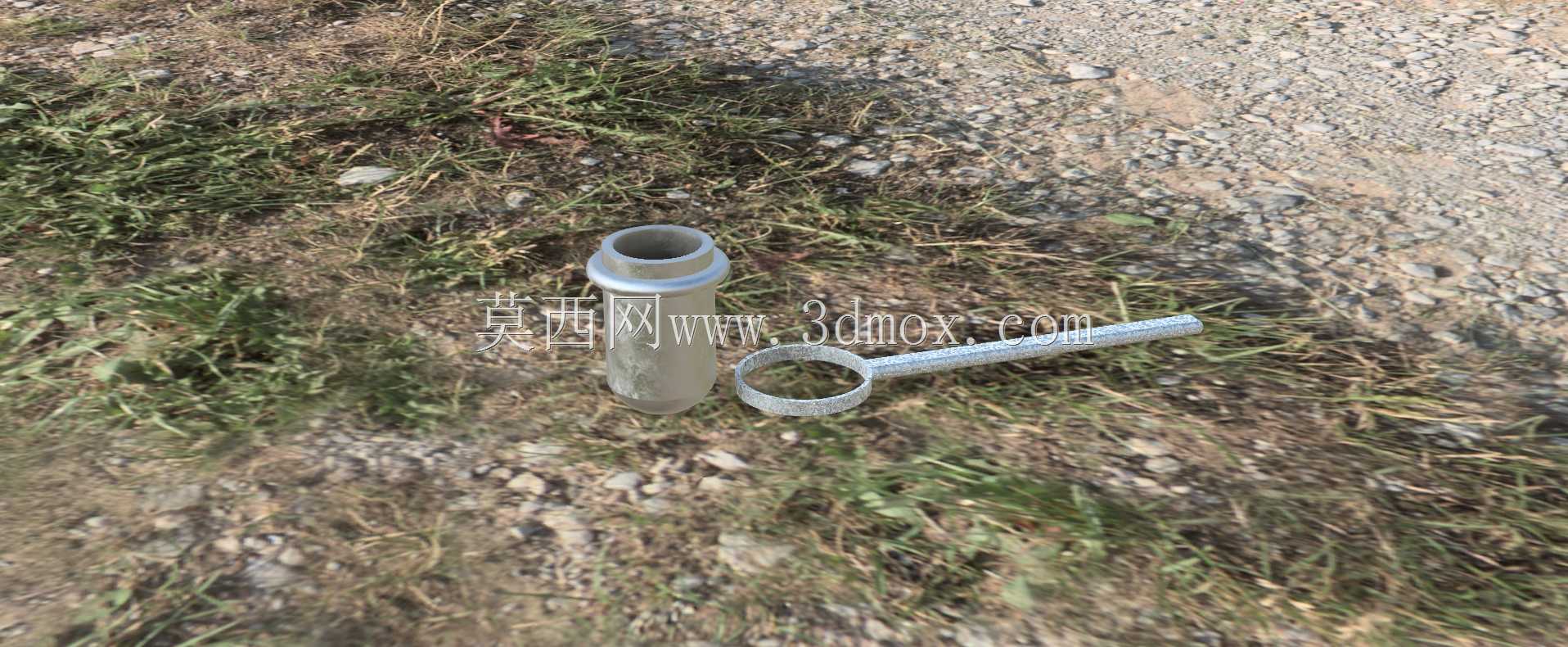

这套浇注配套构件主要服务于小型铸造车间的手工浇铸作业场景，适配常规规格的石墨坩埚使用，是熔炼工序后承接金属液转移、浇注导向的核心手持操作部件。从结构设计来看，整套构件分为坩埚定位套与手持操作杆两部分，定位套采用带凸缘的筒状结构，内径与坩埚上部外壁做间隙配合，凸缘结构卡在坩埚口沿位置，避免作业过程中套体下滑脱落，套壁厚度均匀，能够耐受短时间的高温金属液辐射，不会因为接触坩埚外壁的高温出现快速形变。手持操作杆一端设置环形卡圈，卡圈内径与定位套下部的环形卡槽匹配，作业时将卡圈套入卡槽后即可通过长杆操控坩埚的倾斜角度，长杆长度经过人体工程学核算，操作人员握持端距离坩埚高温区域的距离足够规避热辐射灼伤，同时杆身的受力角度经过优化，倾斜坩埚时操作人员的施力方向与杆身轴线重合，不会出现额外的扭转力矩，降低长时间操作的疲劳感。在实际铸造作业中，这类手柄主要用于小批量有色金属铸造的场景，比如小型铸铝件、铜合金工艺品铸件的浇注作业，相比大型机械化浇注设备，这套手动操作构件的灵活性更高，能够适配多规格小型坩埚的快速更换，不需要复杂的安装固定步骤，卡接结构可以实现几秒内的拆装，在多品种小批量的铸造生产线上，能够大幅降低换型的辅助时间。设计过程中重点考量了高温工况下的结构可靠性，定位套与操作杆的连接部位没有采用焊接等不可拆卸结构，而是采用间隙配合的卡接方式，既保证了操作时的连接稳定性，也能在某一部件出现烧损、形变时单独更换，降低工装的维护成本。外形尺寸方面，定位套的总高度控制在坩埚总高度的六分之一左右，既保证足够的配合长度避免晃动，也不会过多遮挡坩埚口沿，影响浇注时操作人员对金属液流向的观察；操作杆的总长度适配成年人站立操作的作业高度，握持位置做了滚花防滑处理，即使手上沾有少量脱模剂、砂粒也能保证握持牢靠，不会出现打滑脱手的风险。安装边界上，这套构件不需要额外在坩埚上加工固定孔位，完全依靠结构卡接实现固定，不会破坏坩埚的整体结构，能够适配市面上多数同规格的标准商用石墨坩埚，不需要针对特定坩埚做定制化修改，通用性较强。在实际使用中，操作人员可以通过控制手柄的倾斜角度精准调节金属液的流出速度，配合浇口杯完成小型铸件的精准浇注，避免金属液洒漏造成的材料浪费与安全隐患，杆身的平直度经过校准，操作时不会因为杆身弯曲出现坩埚晃动，保证浇注过程的稳定性。
