F1校园标准赛车车体连接结构件

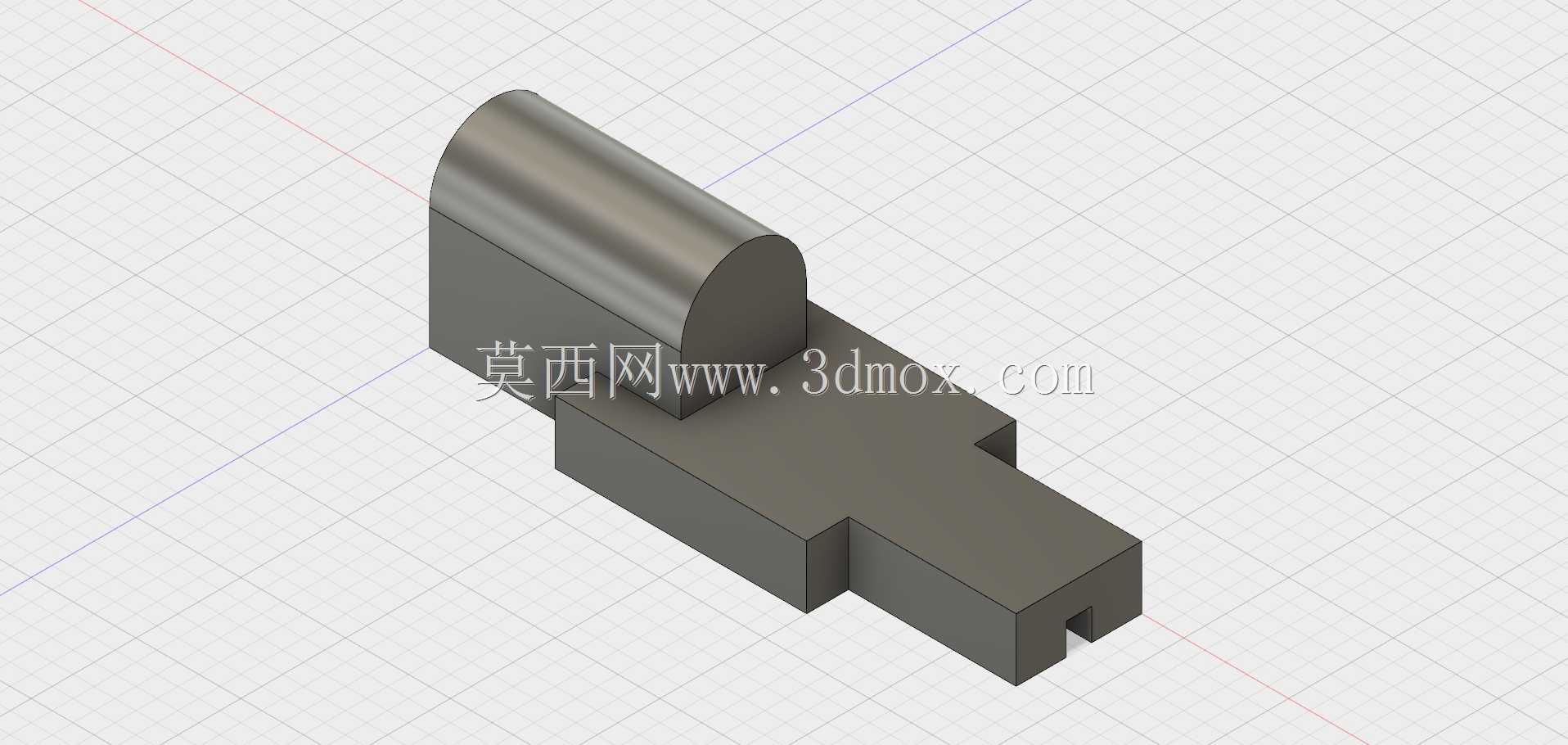

该结构件应用于校园F1赛事参赛车辆的车体衔接部位，主要承担车体前段与动力舱段的刚性连接作用，在车辆高速过弯、直线加速的工况下，可分散车架传递的扭转应力与纵向冲击载荷，避免相邻车体部件出现应力集中导致的形变开裂。从结构设计逻辑来看，零件下半部分采用阶梯式凸台构型，末端开设的窄槽用于嵌入车体定位卡条，装配时无需额外打定位销即可实现快速对位，凸台侧面的垂直平面可与车架安装面完全贴合，保证连接面的接触刚度，减少车辆行驶过程中的连接松动风险。上半部分的半圆柱构型并非单纯的造型设计，其圆弧面可贴合车体外壳的内曲面，为外壳提供均匀的支撑力，避免薄壳车体在高速气流冲击下出现凹陷变形，半圆柱与下方矩形基体的衔接处做了等半径圆角过渡，可有效降低应力集中系数，经过受力仿真验证，该过渡区域在承受1200N纵向冲击载荷时，最大应力值远低于常用铝合金材料的屈服强度。从安装边界来看，零件底部的阶梯凸台总高度与车架安装槽的深度完全匹配，装配后零件上表面与车架基准面齐平，不会出现凸起干涉外壳安装的问题，末端窄槽的宽度与定位卡条采用间隙配合设计，预留了0.1mm的装配公差，可抵消车架焊接加工带来的尺寸误差，降低现场装配的修配工作量。零件整体采用等壁厚设计思路，除了圆角过渡区域外，其余部位的壁厚保持一致，既可以满足结构强度要求，也能尽可能降低零件自重，符合赛车轻量化的设计需求。在实际赛事应用场景中，这类连接结构件需要兼顾拆装效率与结构可靠性，校园赛事的参赛车辆通常需要在赛前频繁调整车体布局、检修动力部件，该零件的无销定位设计可大幅缩短拆装时间，同时刚性连接的构型可保证多次拆装后连接精度不会出现明显衰减，适配校园赛事车队的日常调试与参赛需求。设计过程中还充分考虑了加工可行性，零件所有的棱角都做了倒角处理，避免加工过程中出现应力崩边的问题，所有的安装面均为平面或规则圆弧面，可通过三轴铣床一次装夹完成加工，无需复杂的工装夹具，降低零件的加工成本与加工周期，适合学生车队的小批量自制加工需求。
