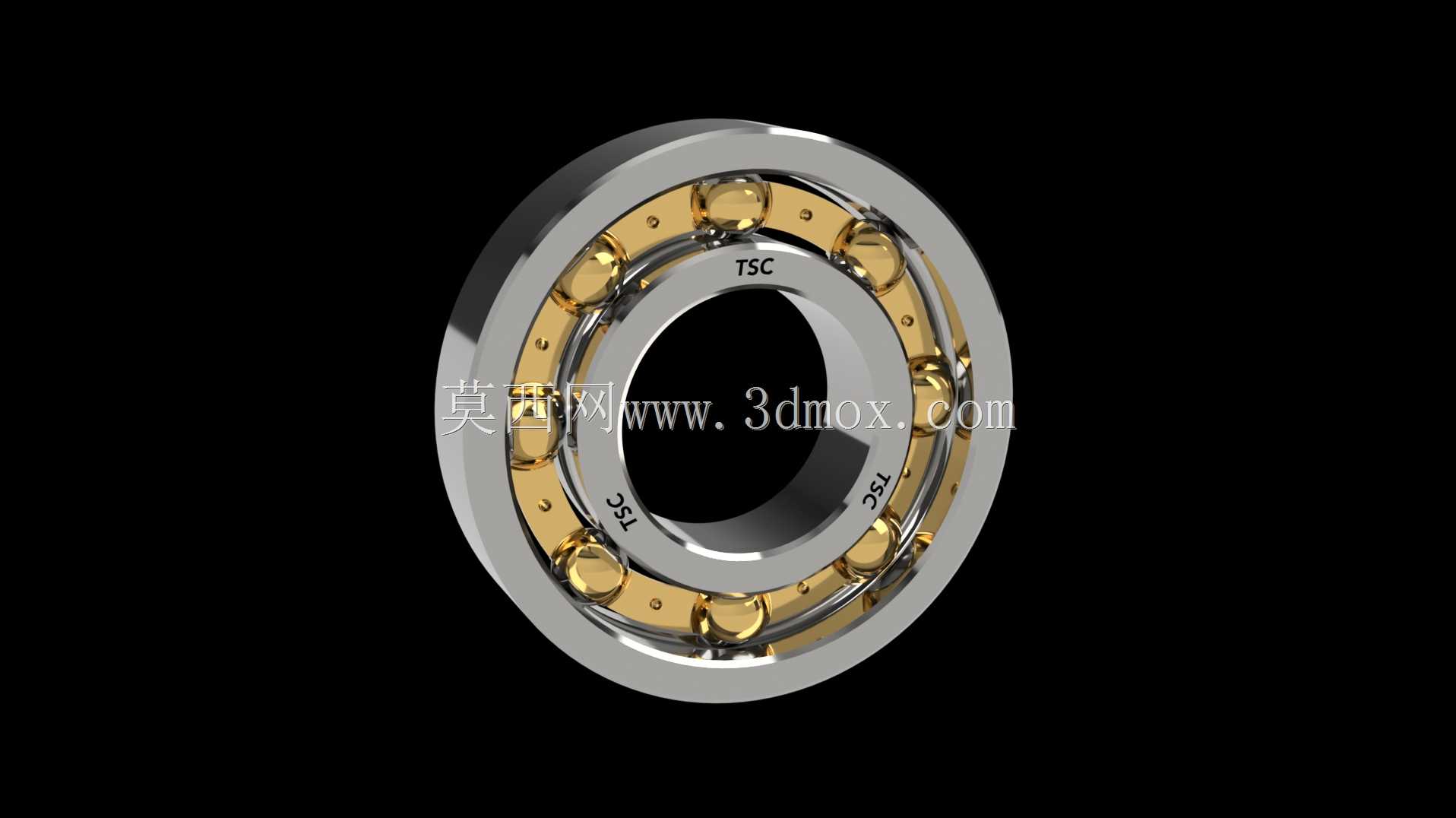

作为支撑旋转轴系的核心基础零部件,这类深沟球轴承的应用场景覆盖了从民用家电到工业传动的绝大多数旋转工况,小到家用风扇的电机转轴、办公设备的走纸辊,大到机床主轴的辅助支撑、输送线的托辊轴系,都能见到这类结构的身影。它的核心作用是在轴与轴承座之间建立低摩擦的滚动副,将轴运转过程中的径向载荷,以及部分工况下的小幅轴向载荷平稳传递到机座结构上,同时把轴系的旋转精度约束在设计允许的范围内,避免轴系运转时出现径向跳动、轴向窜动超差的问题。

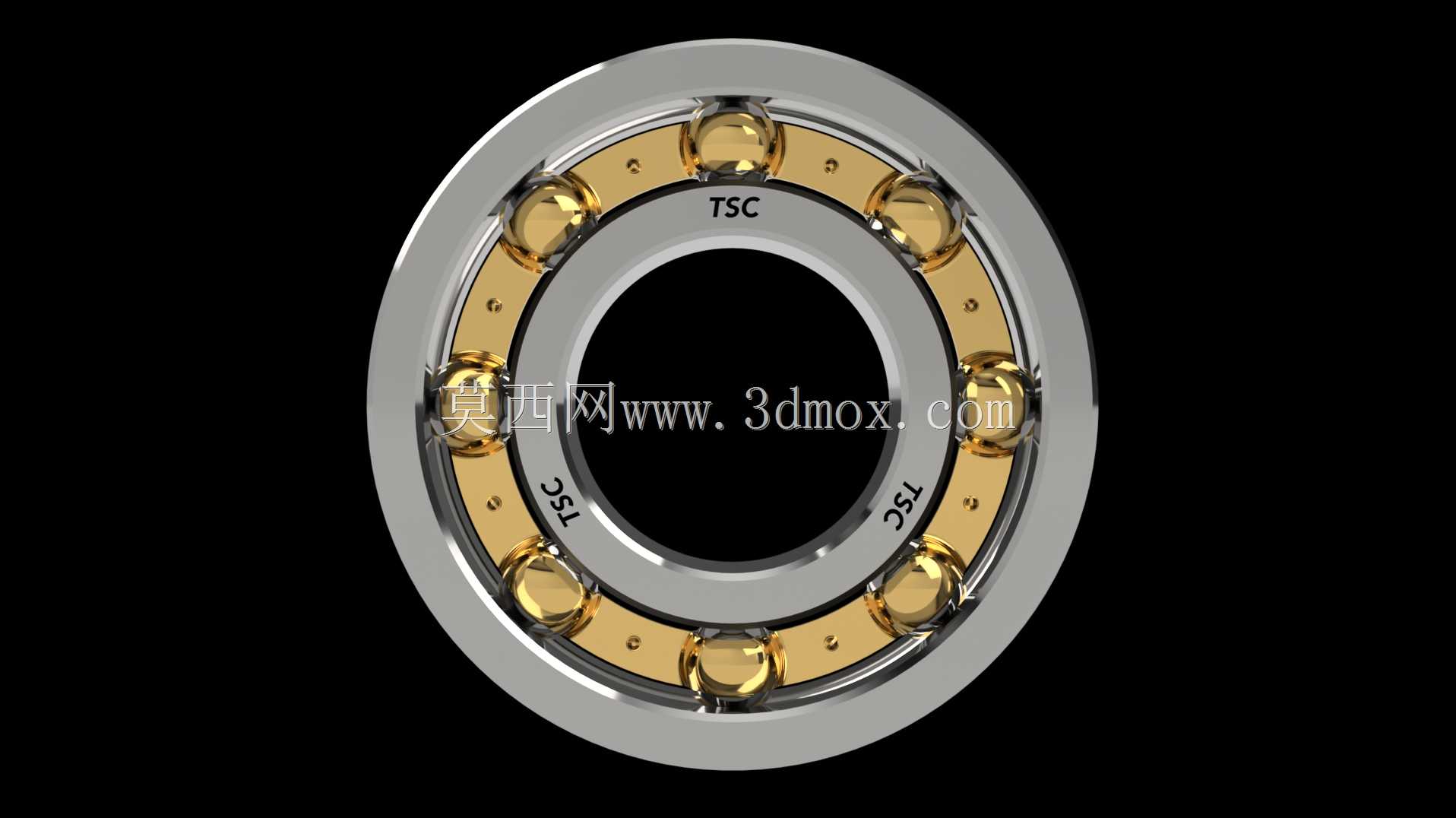

从结构特性来看,这类轴承的内外圈滚道采用了与钢球曲率高度匹配的圆弧沟道设计,滚道的曲率半径略大于钢球半径,既保证钢球在滚道内可以顺畅滚动,又能让接触应力均匀分布在钢球与滚道的接触面上,避免局部应力集中导致的早期点蚀失效。保持架采用兜孔结构将每粒钢球均匀分隔在滚道圆周上,防止钢球在运转过程中相互碰撞、摩擦,同时引导钢球在非承载区保持正确的运动姿态,降低运转过程中的摩擦损耗与振动噪音,相比无保持架的满装球结构,带保持架的设计更适合中高速旋转的工况,极限转速可以提升40%以上。

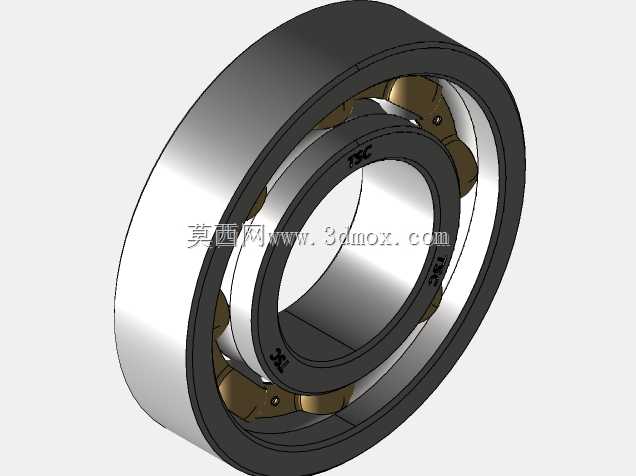

在设计这类轴承的三维结构时,首先要明确安装边界的尺寸约束:轴承的内径与轴的配合面通常采用基孔制过渡配合,根据载荷大小选择不同的配合公差,重载冲击工况下选择较紧的配合,轻载高速工况下选择稍松的配合;外径与轴承座孔的配合采用基轴制,同样根据座孔的材质、载荷特性调整公差带,保证轴承安装后不会出现内圈随轴打滑、外圈在座孔内蠕变的问题。轴承的宽度尺寸需要匹配轴系的轴向定位空间,内圈通常靠轴肩定位,外圈靠轴承座的挡边或者端盖定位,设计时要预留足够的定位肩高,同时要保证肩高不超过轴承的安装倒角尺寸,避免轴承安装不到位出现倾斜。
建模过程中需要重点关注滚道的曲率中心偏移量、钢球的组配直径差、保持架兜孔的间隙这些细节参数,这些参数直接决定了轴承的运转灵活性与承载能力。钢球的直径与数量需要根据额定动载荷的计算值确定,在相同的内外径尺寸下,钢球直径越大、数量越多,轴承的径向承载能力越强,但过多的钢球会挤占保持架的安装空间,反而降低高速运转的稳定性,需要在承载能力与极限转速之间找到平衡。密封结构的设计也需要根据应用场景调整,开式结构适合有定期润滑维护的闭式传动箱,带防尘盖的结构适合粉尘较多的开式工况,带接触式密封圈的结构则可以做到终身免维护,适合不便拆解保养的设备部位。
- 模板大小 6.64 MB
- 售价 5金币
- 浏览次数
- 系统要求 STEP / IGES,Other,Rendering
- 软件分类 通用五金配件
