滚花防滑圆柱调节旋钮结构设计

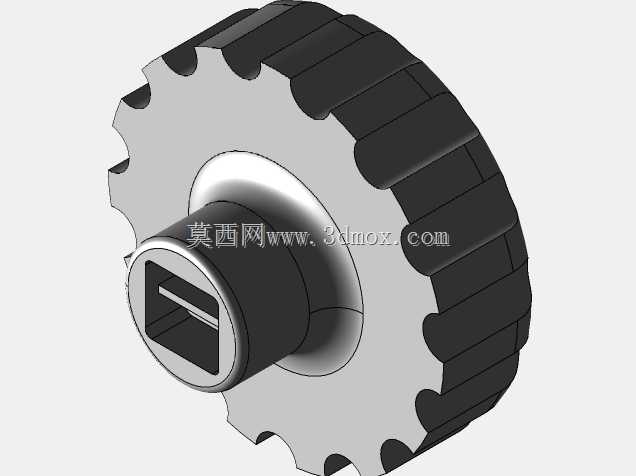

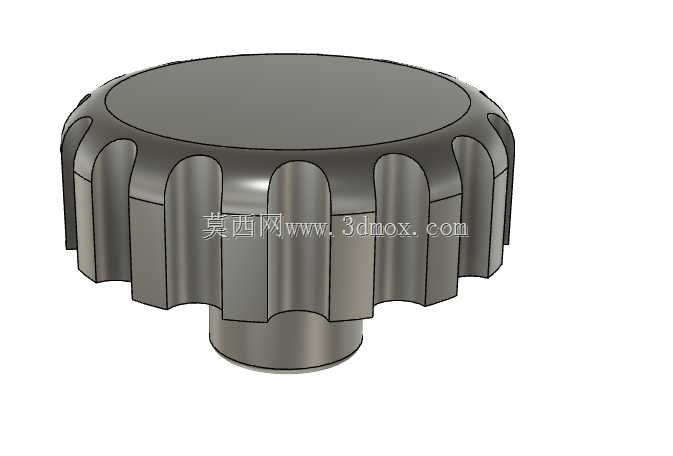

这类滚花旋钮是工业设备里最常见的手动操作件之一，日常在检测仪器面板、小型工装夹具、流体管路手动调节阀、实验室小型试验设备、电子设备调谐机构上都能见到它的身影，核心作用是通过人手的拧转动作，传递扭矩给下方连接的阀杆、调节螺杆或者电位器轴，实现参数微调、位置锁紧、通路开闭的功能。设计这类零件的时候，首先要考虑的是人手操作的握持摩擦力，外圆周做的竖向圆弧凹槽滚花，不是为了装饰，是为了在手指干燥或者沾有少量切削液、灰尘的工况下，依然能提供足够的静摩擦力，避免拧转的时候打滑，每一条凹槽的圆弧半径都做了适配指腹曲率的处理，操作的时候不会有硌手的棱角，长时间拧转也不会造成手部不适。整体结构分为上部的握持盘和下部的安装柱两部分，上部握持盘的直径做了适配手动操作的尺寸，既不会因为直径太小导致拧转时力臂不足、需要施加过大的握力，也不会因为直径过大占用过多的面板安装空间，盘体顶面做了平整处理，部分同类型产品会在顶面做刻度标识位，用来对应调节的档位或者参数数值。下部的安装柱是和被连接件配合的部位，柱体的直径公差需要根据配合的轴孔要求做匹配，通常会设计成带扁位的结构或者内孔带顶丝孔的形式，保证和被连接件传递扭矩的时候不会出现相对转动，安装柱的轴向长度需要匹配被连接件的面板厚度、锁紧螺母的安装空间，避免安装后出现轴向窜动。从结构强度上看，这类旋钮通常采用硬质塑料或者金属压铸成型，盘体的壁厚做了均匀化处理，避免注塑或者压铸的时候出现缩痕、变形，外圆周的滚花凹槽深度控制在合理范围，既保证防滑效果，也不会因为凹槽过深导致零件壁厚不足、受力的时候出现崩裂。在设备布局的时候，这类旋钮的安装位置需要预留足够的手指操作空间，通常旋钮外圆周距离周边其他零件或者面板凸起的距离要大于单根手指的宽度，避免操作的时候手指被周边结构干涉，多个同类型旋钮并排安装的时候，中心距要保证两个旋钮同时操作的时候不会互相碰擦。这类零件的建模过程中，滚花结构的阵列是重点，需要保证每一条凹槽的周向间距均匀，圆弧面和盘体外圆的相切过渡顺滑，没有突兀的棱角，安装柱和上部盘体的连接位置做了圆角过渡，避免应力集中，在频繁拧转受力的时候不会在连接位置出现断裂。
