车间工位面板转运升降作业车结构

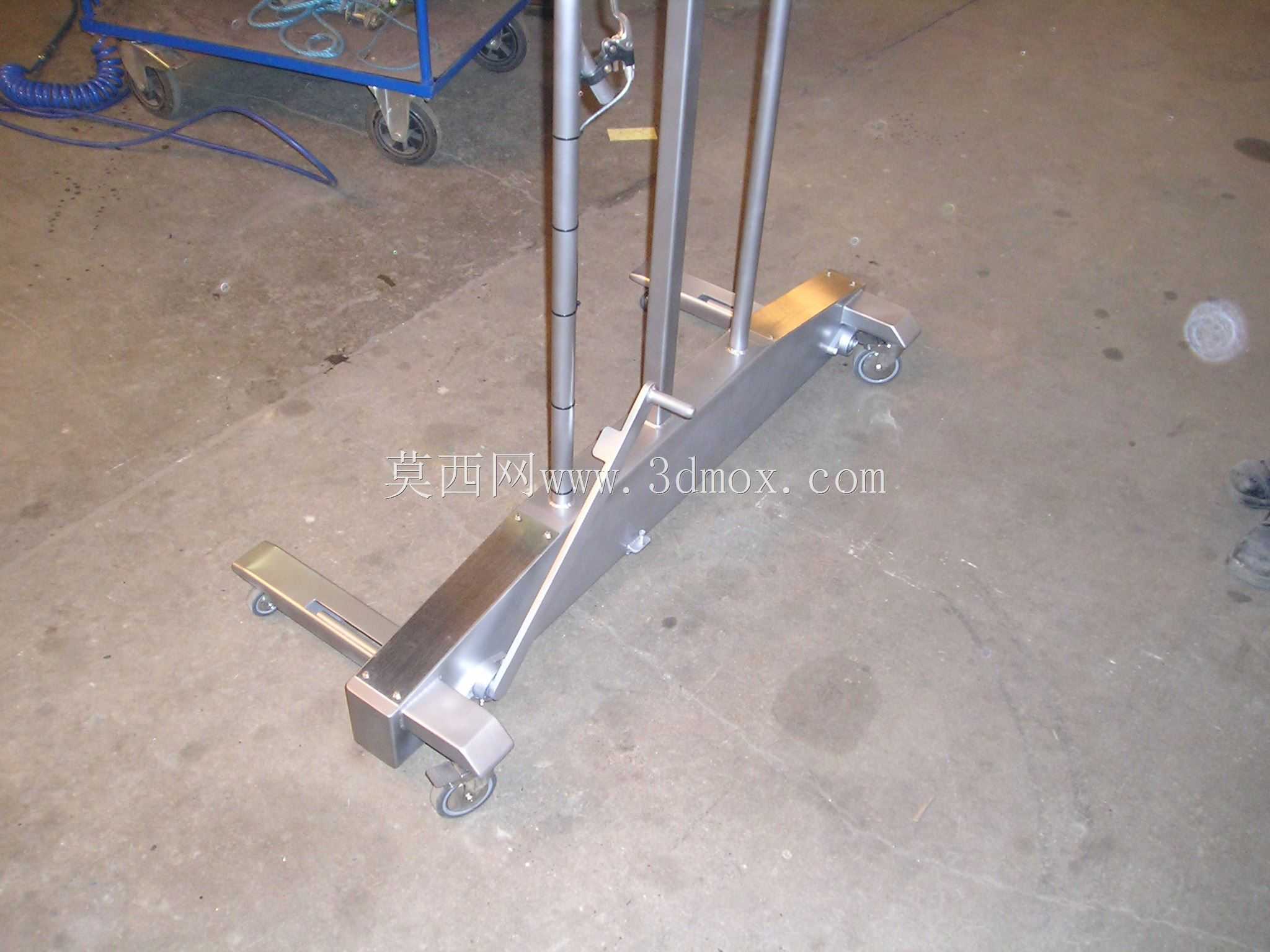

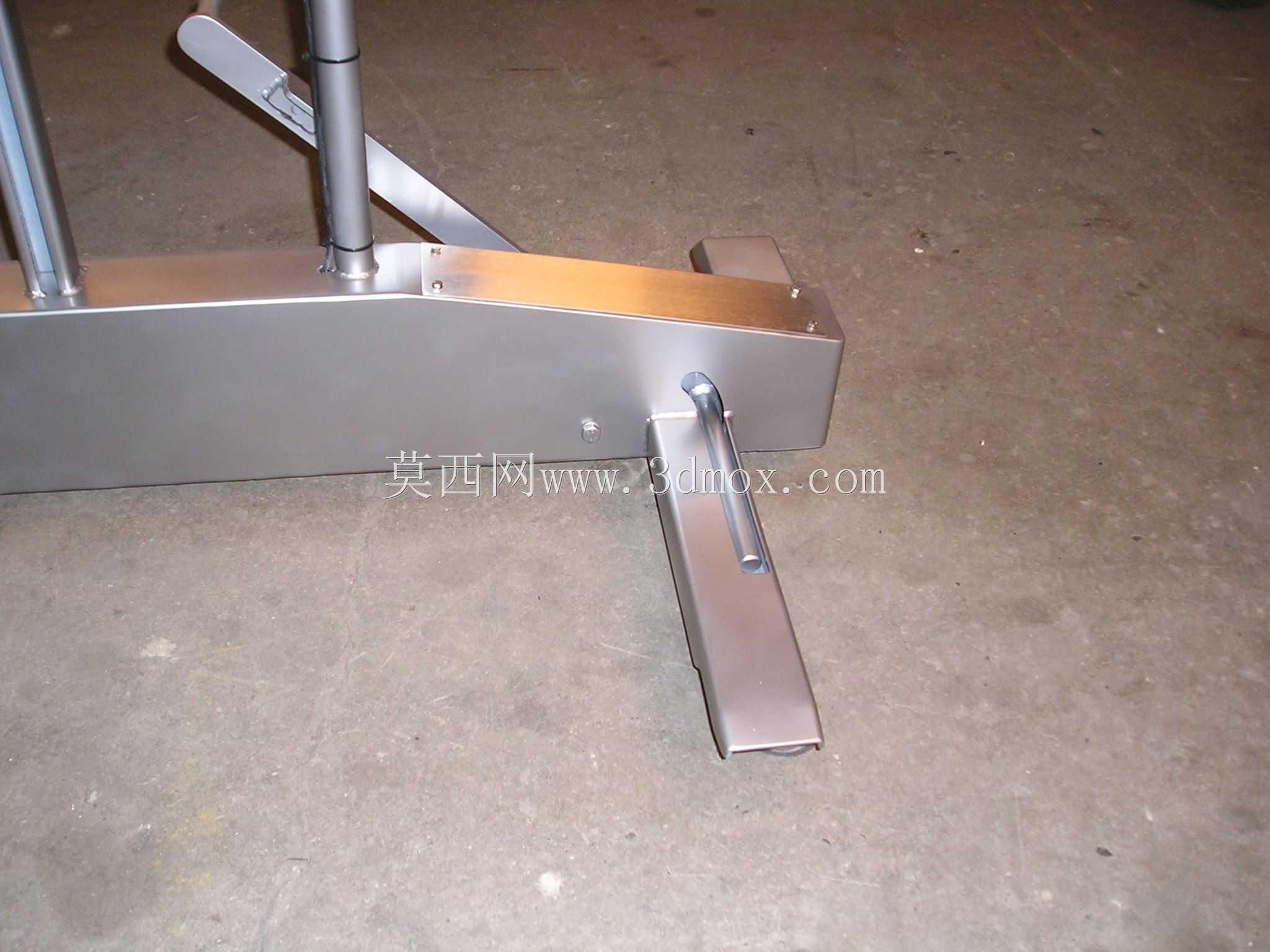

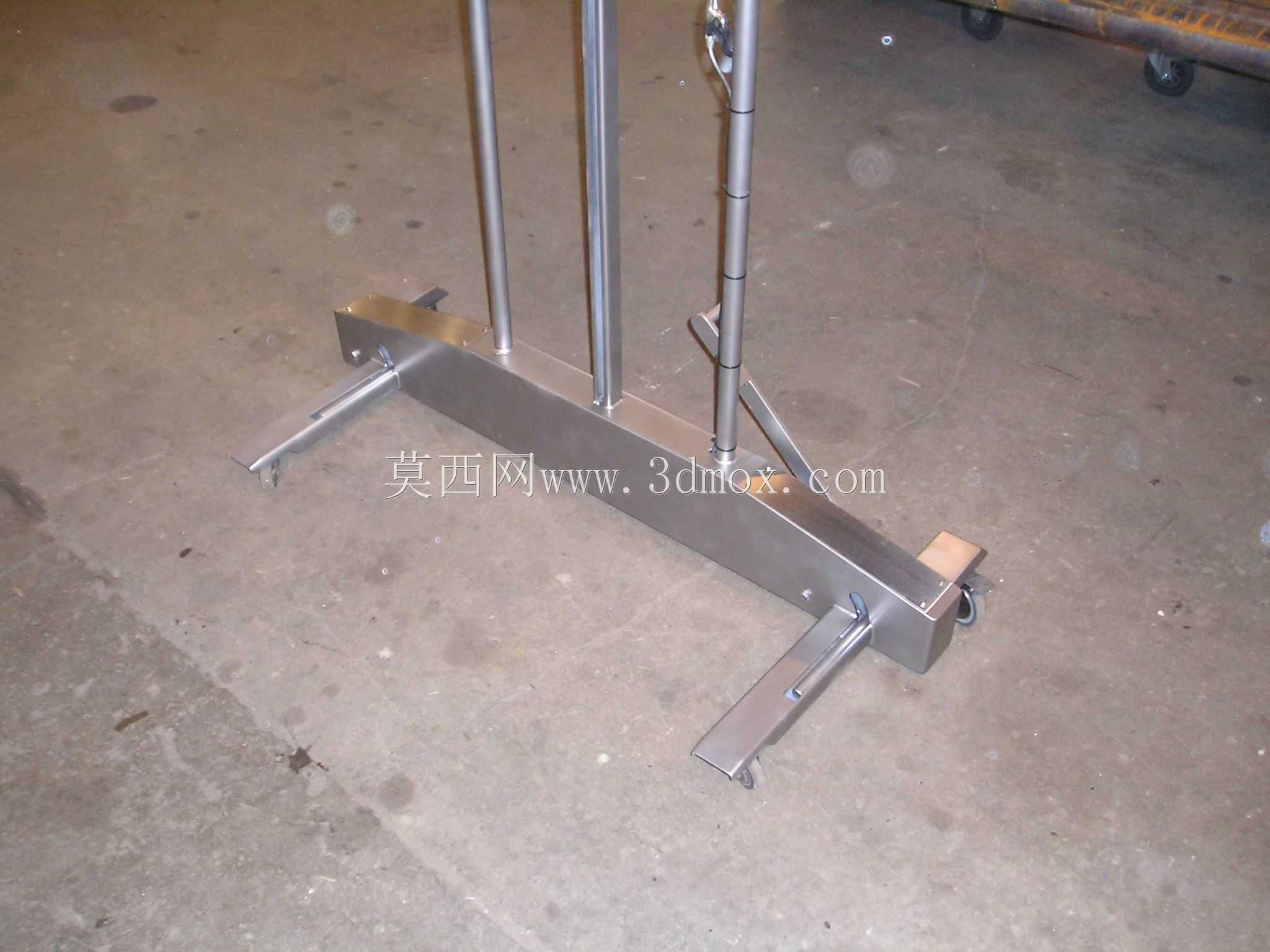

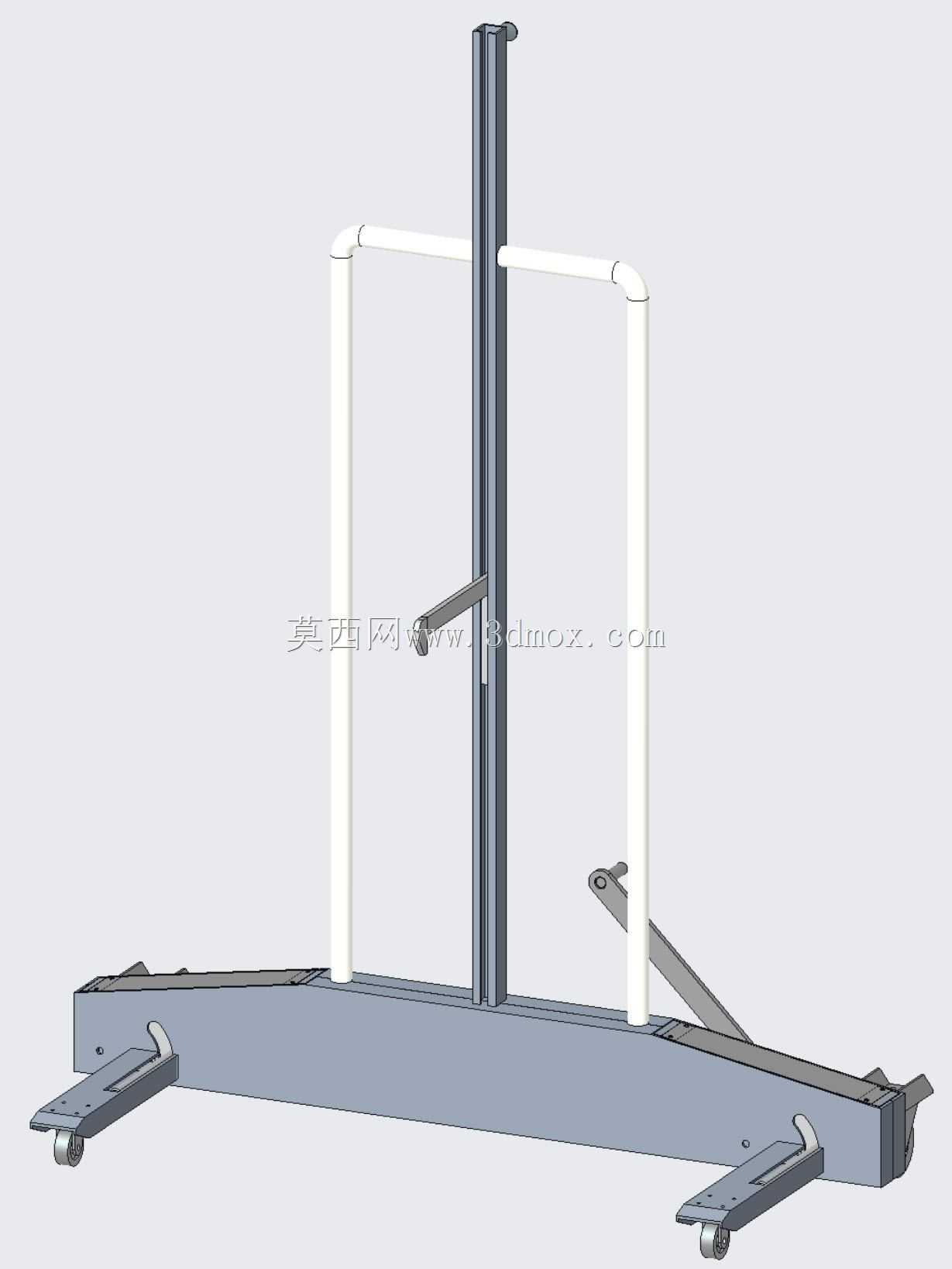

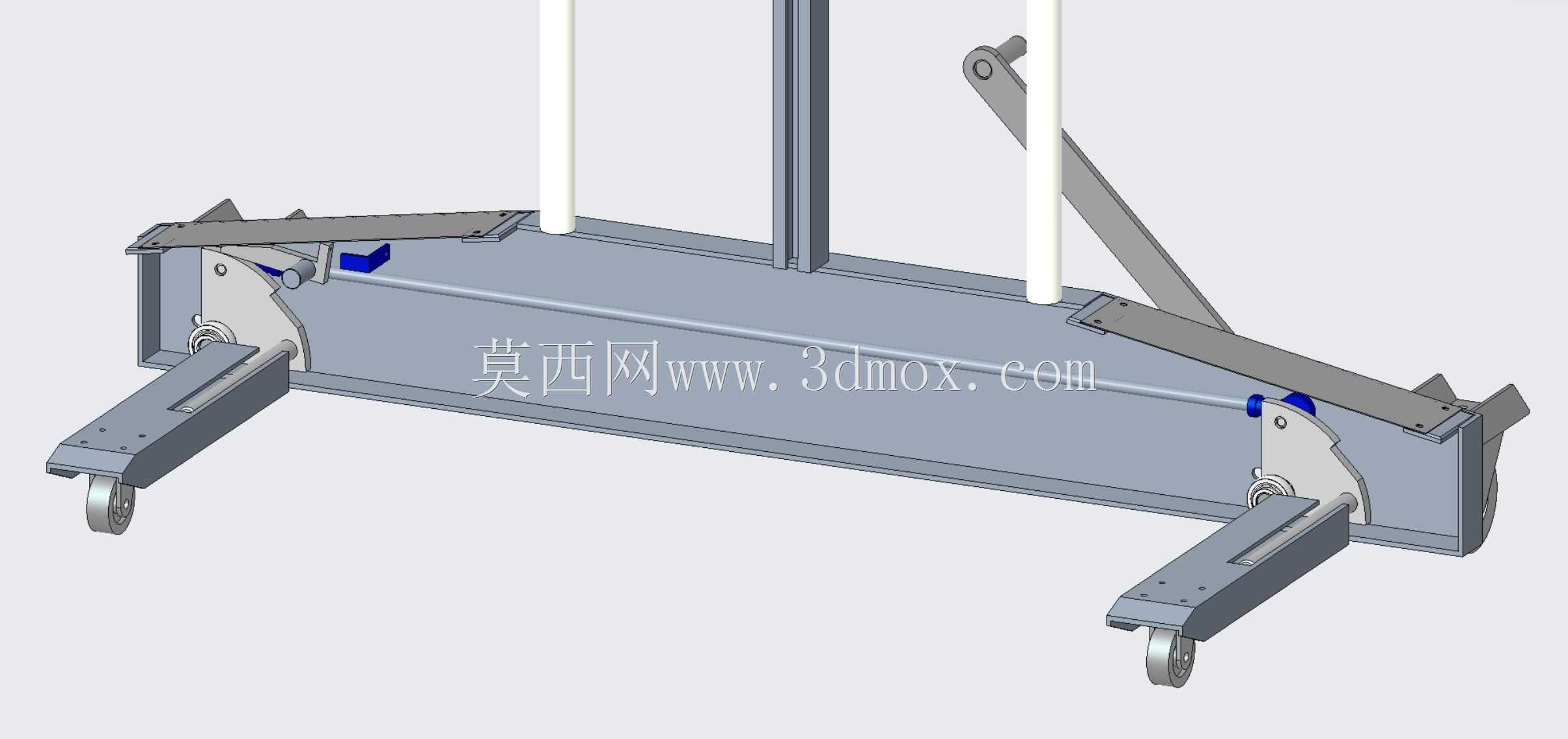

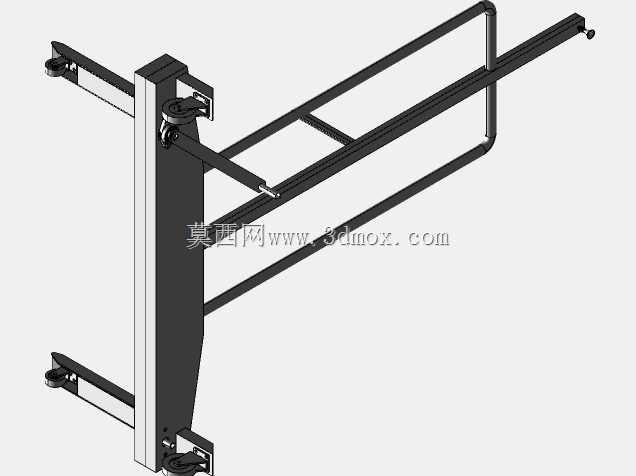

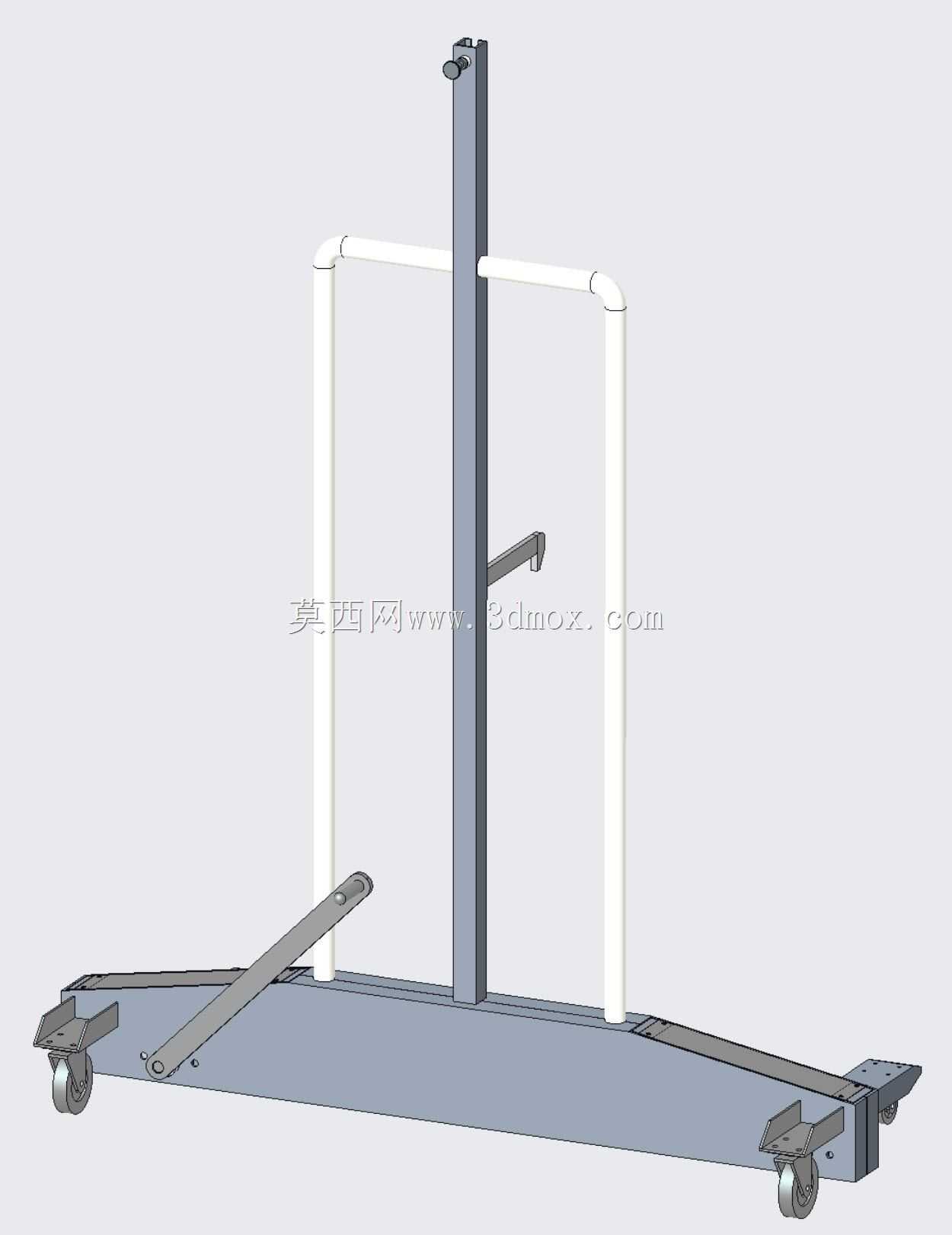

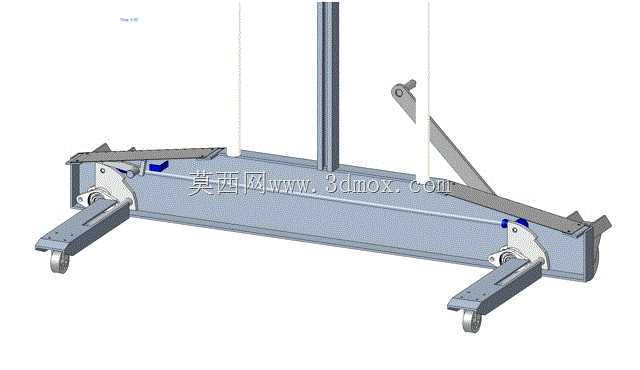

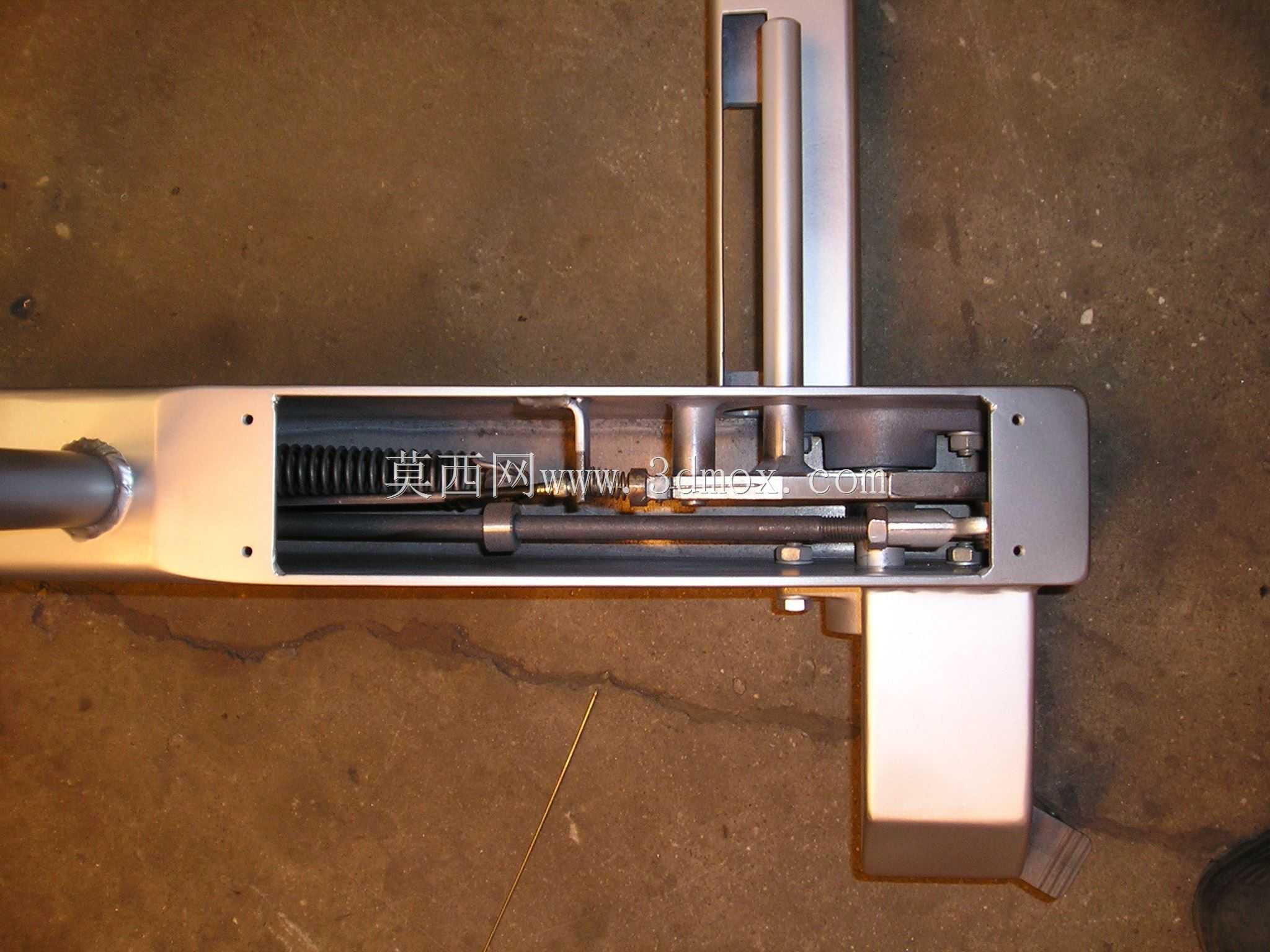

这款面板升降作业车主要面向生产车间内的工位间物料转运、面板类工件的对位安装场景设计，在电子组装、板材加工、柜体装配这类需要频繁挪动大尺寸平面工件的工位上，能替代传统人力抬举作业，降低作业人员的腰部负荷，同时减少工件磕碰损伤的概率。从结构设计来看，设备采用低位跨腿式底座布局，两个带脚轮的支腿向外延伸，作业时可以直接伸入工作台、装配架的下方空隙，让承载框架尽可能贴近工件取放位置，缩短工件转移的悬空距离，避免重心外倾带来的侧翻风险。底座主梁采用一体化折弯的箱型截面结构，相比拼接式型材框架，抗扭刚度更高，在承载偏置载荷时不会出现明显的框架形变，支腿末端配置的万向脚轮带刹车结构，移动时转向灵活，到位锁止后不会在作业过程中出现滑移。升降执行部分采用剪叉联动的手动驱动结构，摇臂与连杆的铰接点都配置了自润滑衬套，长期使用无需频繁加注润滑脂，也不会出现铰接卡顿的问题，升降行程覆盖常规工位0.4米到1.2米的作业高度区间，能匹配不同身高作业人员的操作需求，也能适配不同高度的装配台对接高度。设计阶段特意将整体重心控制在底座轮廓的中心区域，即使承载面板时出现一定的载荷偏移，只要在额定承载范围内，整车的静态稳定角都能满足安全作业要求，不会出现倾翻隐患。设备的整体宽度控制在0.8米以内，长度在1.5米左右，能顺利通过车间内0.9米宽的常规人行通道，也能进入货梯完成跨楼层的物料转运，不需要额外预留过大的通行空间。承载面没有设置固定的夹持结构，是考虑到不同规格面板的尺寸差异较大，作业人员可以根据实际工件的尺寸，自行加装防滑垫或者快速夹钳，适配玻璃面板、金属钣金面板、复合板材等不同材质工件的承载需求，底座上预留的安装孔位也支持后续加装电动驱动模块，改造为电动升降版本，适配更高频次的作业需求。在安装边界上，设备不需要在地面做固定安装，到货后仅需要完成脚轮与摇臂的装配即可投入使用，不会破坏车间地面的环氧层，也不需要外接气源或者电源，在没有动力供给的临时作业区域也能正常使用。
