Cree PLCC6封装三色贴片LED器件结构

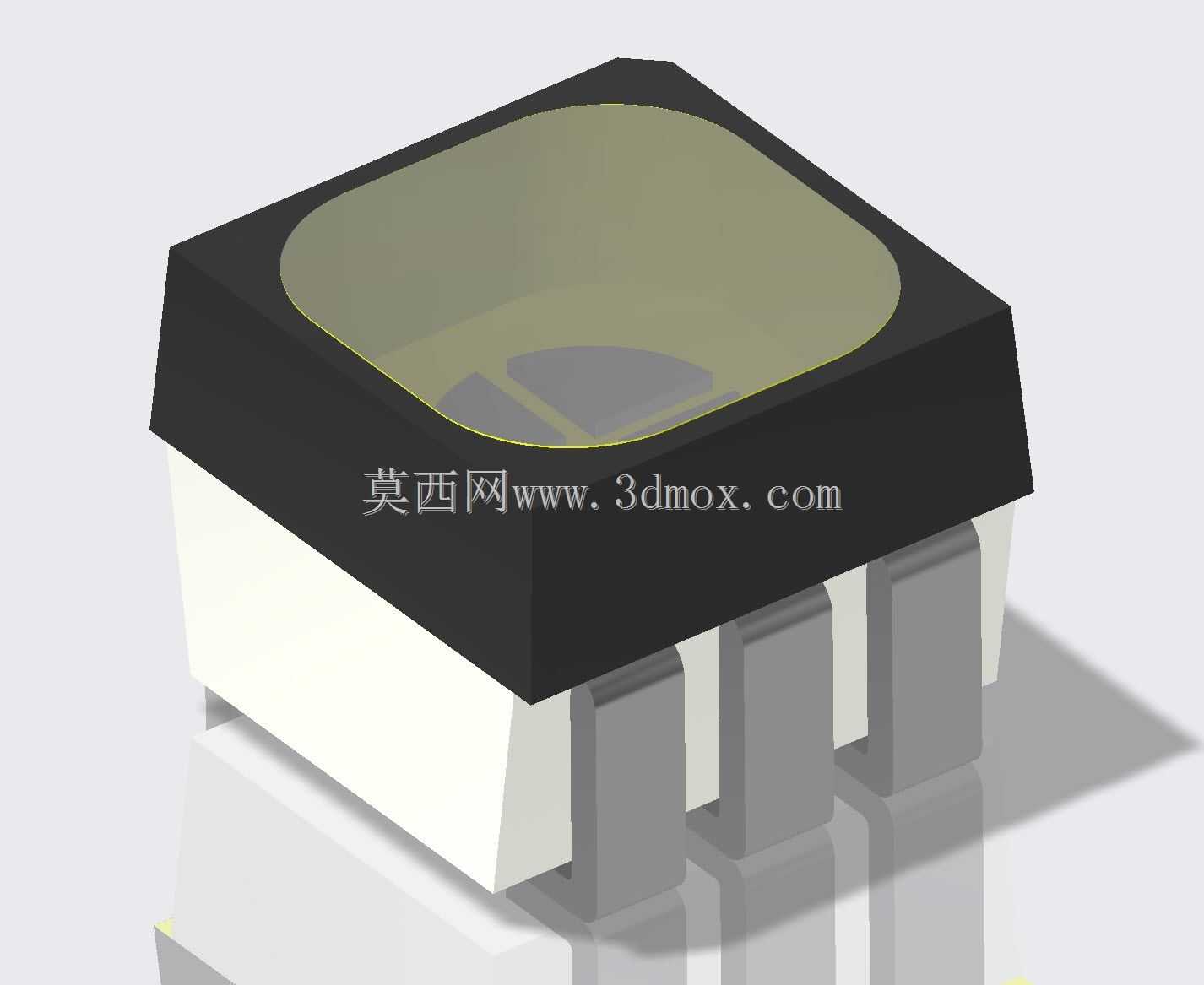

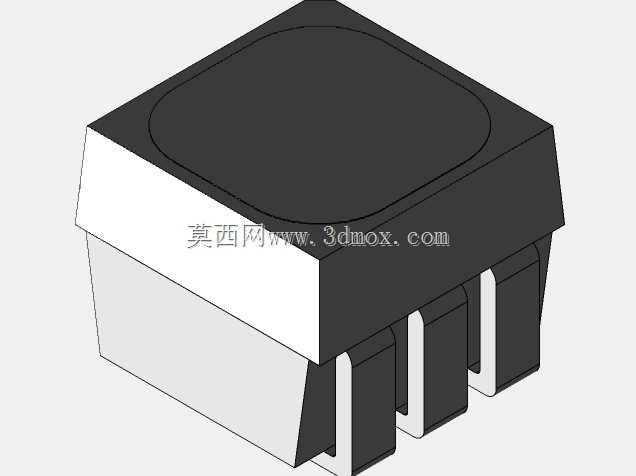

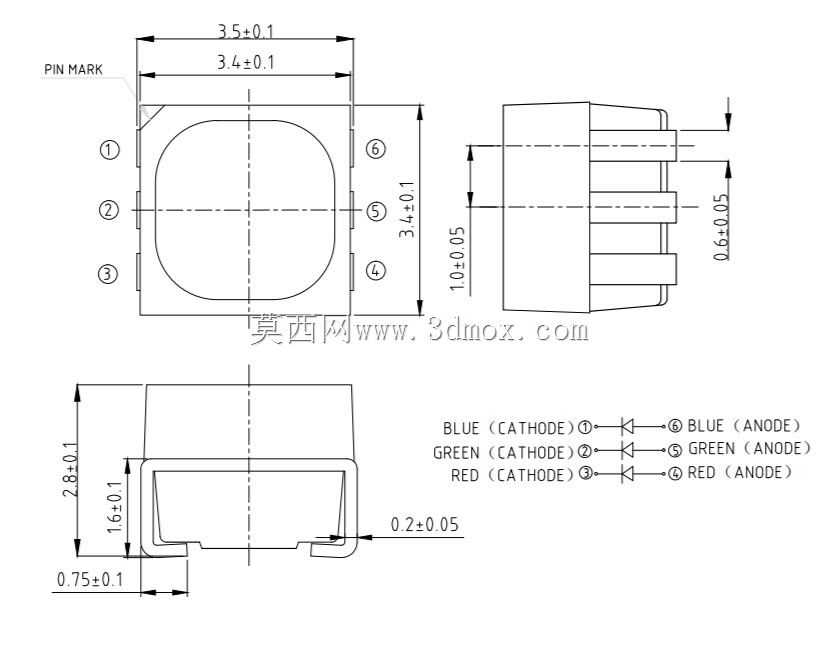

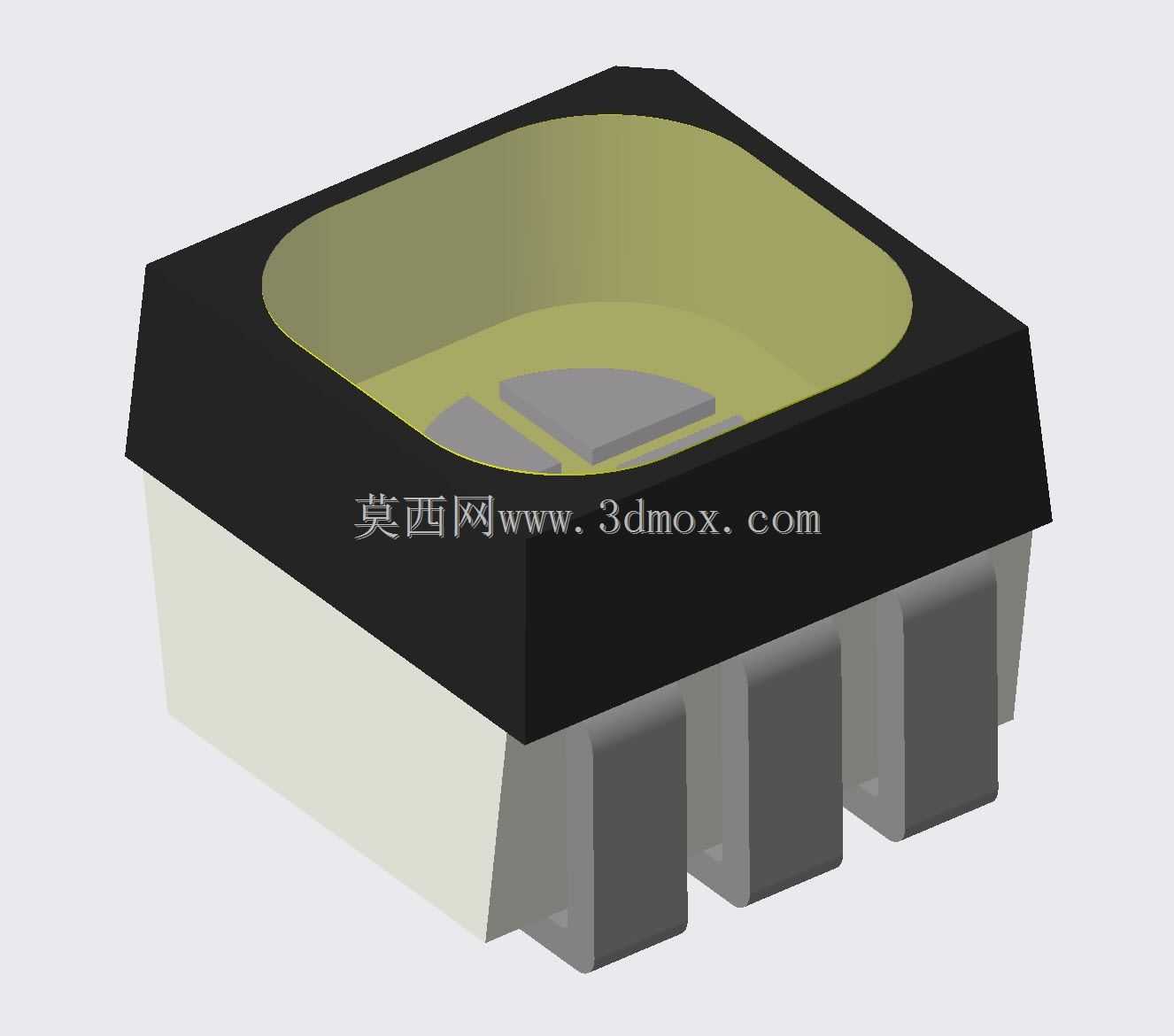

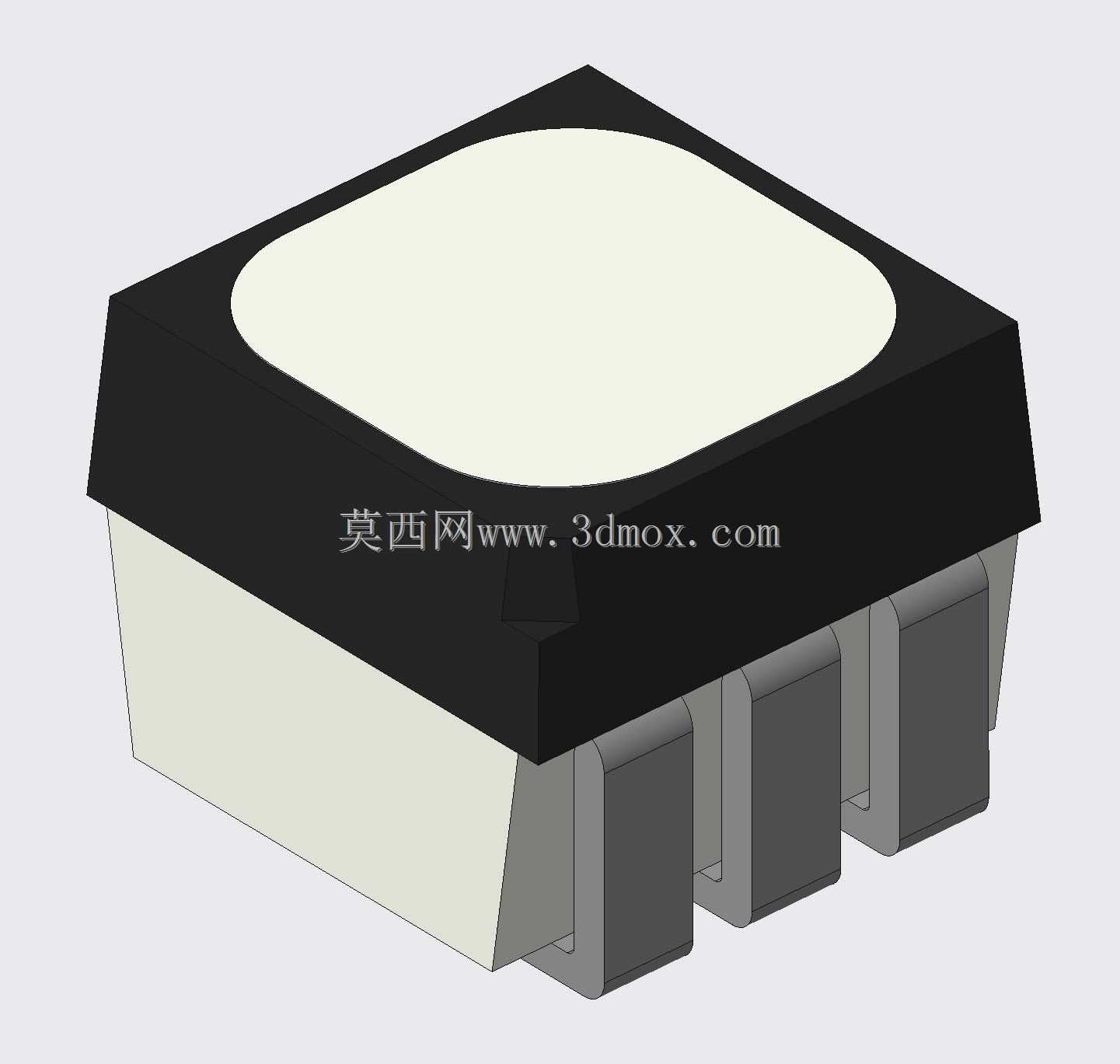

这款贴片式三色LED器件，在工业指示、消费电子背光、智能设备状态提示等场景中应用十分广泛，做结构设计选型时，这类表贴光源的安装边界、出光特性是需要重点核对的参数。从结构设计逻辑来看，器件采用PLCC6封装形式，六引脚的排布对应红、绿、蓝三个独立发光通道的电气连接，封装外壳采用黑色阻光塑壳，能够有效规避不同发光通道之间的串光问题，同时塑壳围出的内凹反光杯结构，做了哑光漫反射处理，可以把芯片发出的光线向出光方向聚拢，提升正面出光效率，减少侧向漏光对周边器件的光干扰。器件的外形尺寸控制在3.5mm×3.4mm×2.8mm的边界内，属于小尺寸表贴器件，适配高密度布板的设计需求，底部的引脚采用鸥翼型表贴结构，焊接时能够与PCB焊盘形成可靠的焊点，同时引脚的排布间距符合常规SMT贴片加工的工艺要求，不需要定制特殊钢网就能完成批量焊接。在实际设备应用中，这类三色LED可以通过三个通道的电流配比，实现全彩发光效果，既可以单独作为红、绿、蓝单色状态指示灯，用于设备运行、故障、待机等不同状态的提示，也可以通过混光实现不同色彩的背光效果，用在小型仪器面板、智能按键背光、便携设备提示灯等位置。设计建模时，重点还原了封装外壳的台阶结构、反光杯的内凹曲面、底部引脚的突出高度与间距，这些尺寸直接关系到PCB封装的匹配度、结构件避让空间的预留，如果建模时尺寸偏差过大，很容易出现SMT贴装时器件干涉、或者结构外壳的透光孔与器件出光面错位的问题。另外器件的塑壳与内部封装胶体的结合处做了微倒角处理，既可以缓解封装过程中的内应力，也能避免贴片吸嘴取料时出现吸附不稳的情况，这些细节结构在建模时都做了准确还原，能够直接用于PCB布局的干涉检查、整机装配的结构验证，也可以作为光效仿真的基础模型，辅助评估出光角度与照射范围是否符合设计要求。
