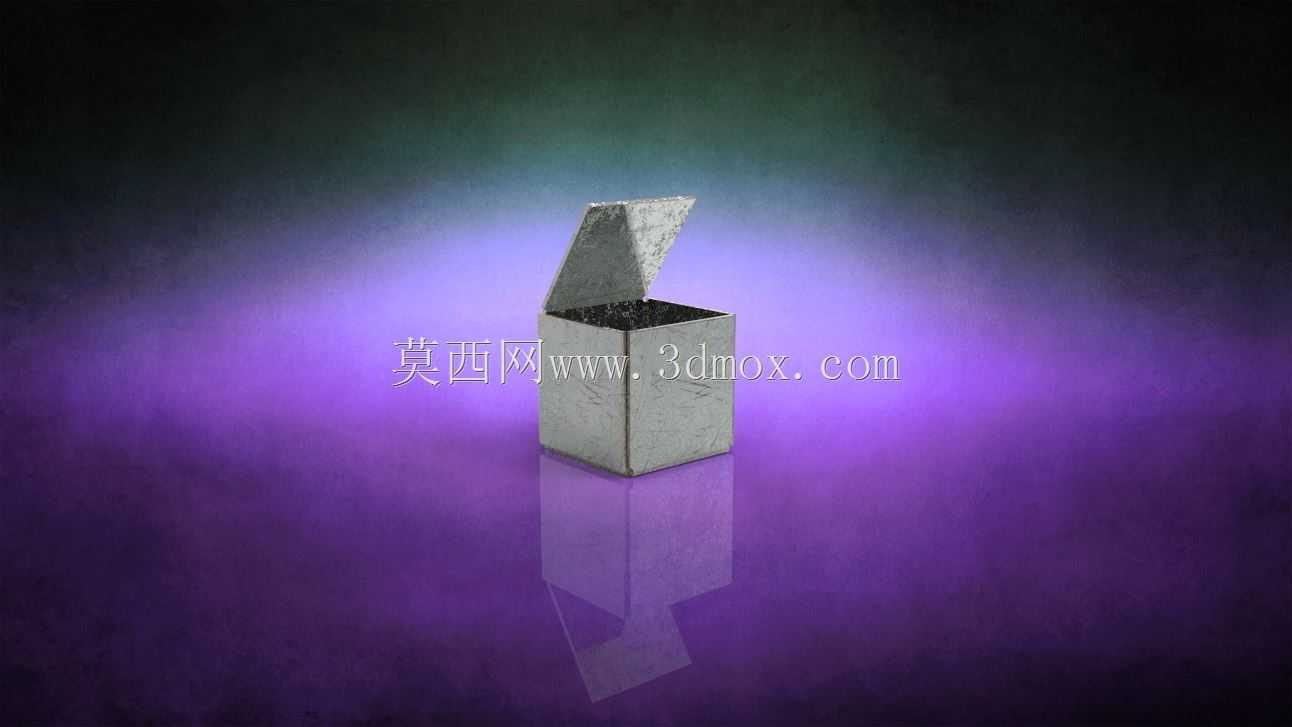

钣金折弯一体式敞口收纳折叠盒结构

日常车间工位零散小零件收纳、小型精密量具临时存放、生产线上流转的小批量标准件转运，都需要这类结构简单、成型便捷的敞口折叠盒作为承载容器，相比一体注塑或焊接成型的盒体，这种折弯成型的折叠结构不需要额外的拼接焊缝或紧固件，成型效率更高，边角处的折弯圆角处理能避免尖锐棱边划伤操作人员，也能减少取放零件时对工件表面的磕碰损伤。从结构设计逻辑来看，整个盒体采用单块板材经多道折弯工序成型，盒盖与盒身通过一体折弯的连接边实现翻折开合，不需要额外配置合页类连接件，减少了装配工序与额外配件的采购成本，盒身的四个立边折弯后互相贴合形成自锁结构，不需要额外焊接就能保证盒体的整体刚性，盛放常规重量的小五金零件、电子元器件时不会出现侧壁外扩变形的问题。在实际使用场景中，这类折叠盒可以堆叠放置，闲置时可以将盒盖翻折贴合盒身、甚至将整个盒体展平收纳，大幅减少仓储占用空间，适配工位货架、物料周转车的常规层板尺寸，不需要额外定制适配的存放架。设计过程中需要重点控制折弯线的定位精度，每道折弯的回弹量需要根据板材的材质与厚度提前预留补偿量，保证折弯后盒身的相邻立边贴合紧密，盒盖翻折后能刚好覆盖盒口，不会出现过大的配合间隙导致内部存放的细小零件漏出，盒体底部的折弯边向内翻折形成平整的支撑面，放置在工作台面时不会出现晃动，也能避免板材裁切后的锋利底边刮伤工作台漆面。这类结构不需要复杂的成型模具，小批量生产时仅需要数控折弯设备就能完成加工，板材可以选用普通冷轧钢板、铝合金板或者不锈钢板，适配不同场景的使用需求，存放有防锈要求的零件时可以选用不锈钢板材或者做表面喷塑、镀锌处理，常规工位收纳使用冷轧钢板喷塑即可满足强度与防锈需求，整体自重较轻，操作人员单手就能拿取转运，盒盖翻折到最大开启角度时可以靠自身折弯边的限位保持开启状态，不需要额外的支撑结构，取放零件时不会因为盒盖意外下落影响操作效率。
