桌面式仿生花瓣叶片小型送风装置结构

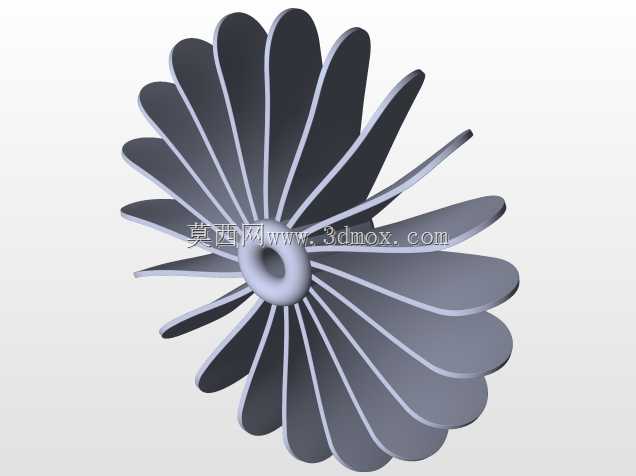

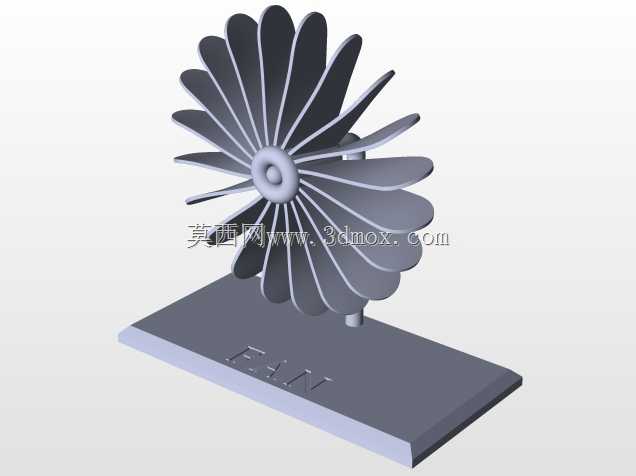

这类小型桌面送风装置，多应用于个人办公工位、小型居家桌面、封闭设备舱局部散热等场景，区别于工业大流量通风设备，它的核心作用是在小范围空间内形成定向柔和气流，既可以为久坐的人员提供体感降温的微风，也能为桌面小型电子设备、精密仪表周边形成空气流通，避免局部热量堆积影响器件运行稳定性。从结构设计逻辑来看，整体采用底座加立式支撑加叶轮的三段式布局，底座为带倒角的矩形平板结构，表面预留标识刻印区域，自身重量与接触面积经过匹配，能够保证叶轮高速转动时整体重心稳定，不会出现晃动或位移，底座与支撑柱的连接位置做了加厚过渡处理，避免长期受振动影响出现连接松动。叶轮部分采用仿生花瓣形叶片设计，每片叶片的曲面弧度经过气流模拟优化，不同于传统平直叶片，这种带自然弧度的花瓣形叶片在转动时能够切割气流形成更柔和的出风效果，减少硬风直吹的不适感，同时叶片边缘做了圆弧过渡处理，降低转动过程中的风切噪音，适配安静的办公、居家使用场景。叶轮中心的轮毂位置做了同心定位结构，能够直接与驱动电机的输出轴配合，定位台阶的尺寸公差控制在合理范围，保证装配后叶轮的径向跳动量处于较低水平，减少转动时的偏心振动。支撑柱采用细圆柱结构，连接底座与电机安装位，高度设置刚好让叶轮出风范围覆盖人体上半身或桌面设备的散热区域，不会因为高度过低导致气流被桌面遮挡，也不会因为过高造成整体重心上移影响稳定性。在安装边界上，整体占地尺寸仅略大于成年人手掌，放置在桌面不会占用过多操作空间，叶轮外围无额外防护网的设计（也可根据使用场景加装细格栅防护），既减少了气流通过防护网的阻力损耗，也方便日常对叶片表面的浮尘进行清理，叶片与底座上表面预留足够的安全间隙，转动过程中不会与底座或支撑结构发生剐蹭。设计过程中优先考虑了部件的易装配性，所有连接位置均采用简单的插接或紧固件连接，不需要复杂的专用工装即可完成整机组装，叶片的曲面造型在保证气动性能的同时，也兼顾了注塑成型的工艺性，避免出现过厚的胶位导致成型缩痕，也没有过小的尖角结构导致注塑填充困难，适合批量生产加工。
