圆柱表面精整用研磨加工设备结构

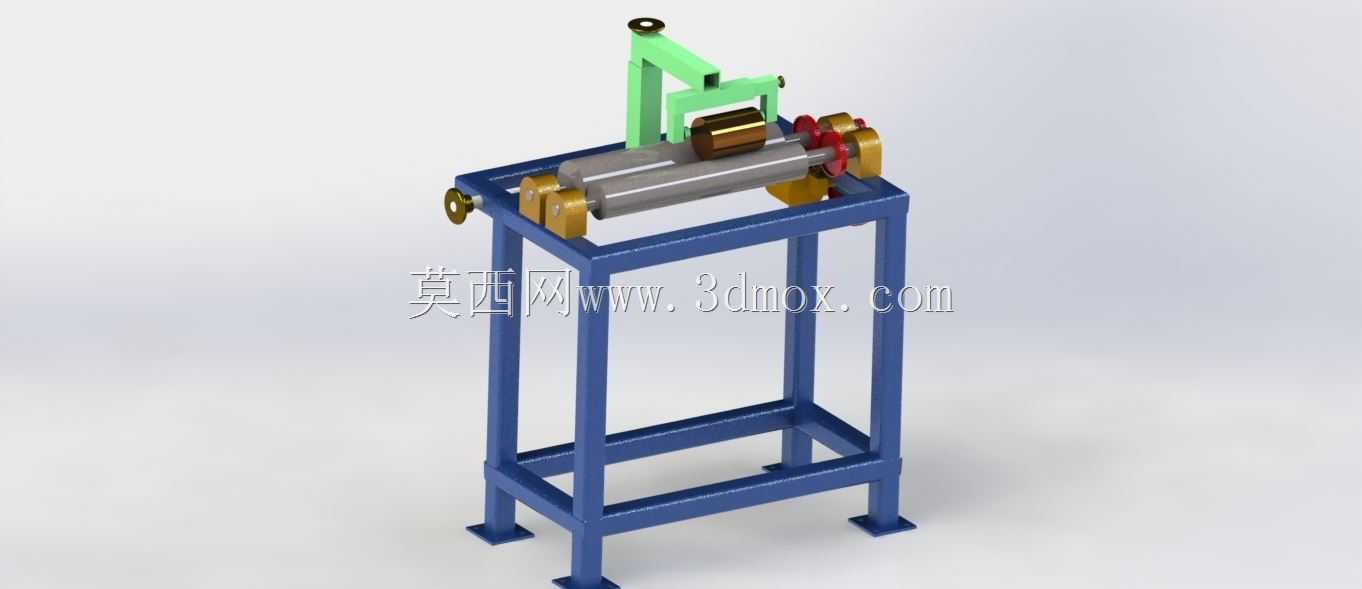

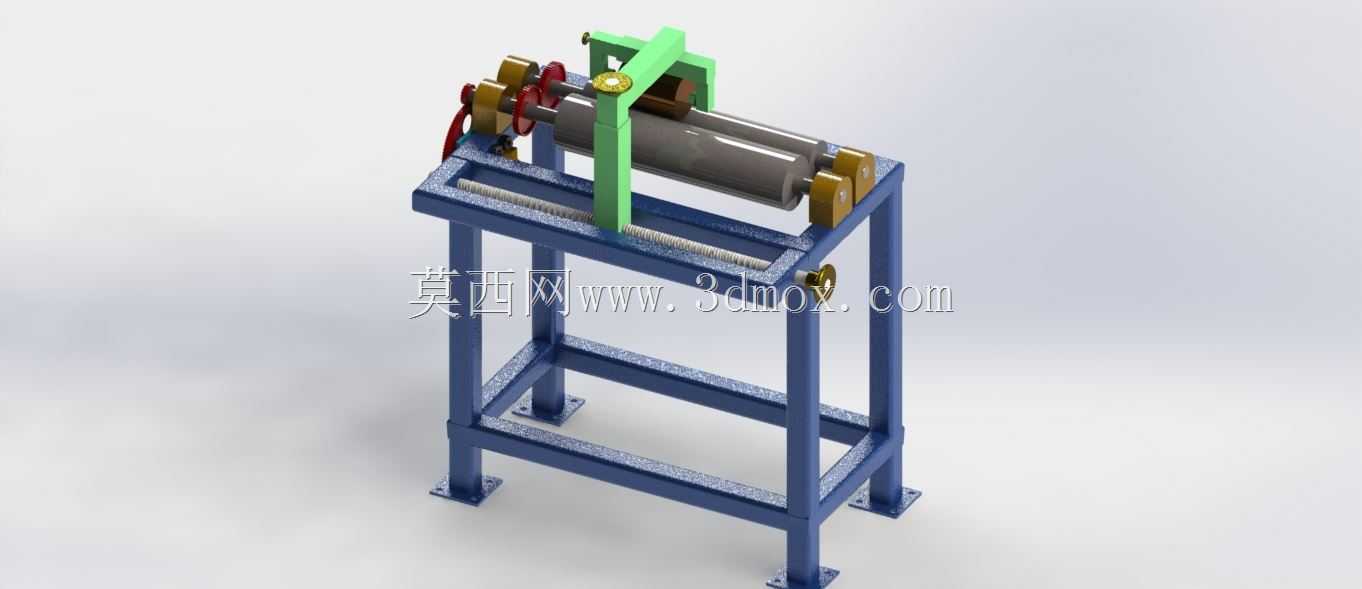

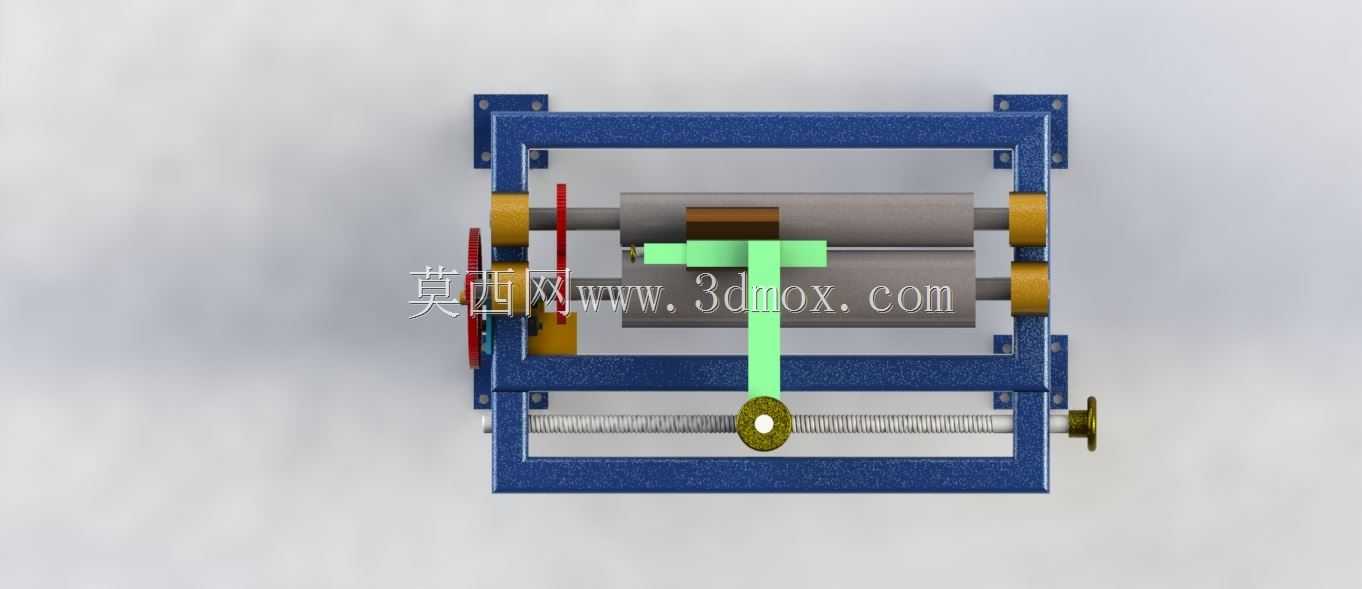

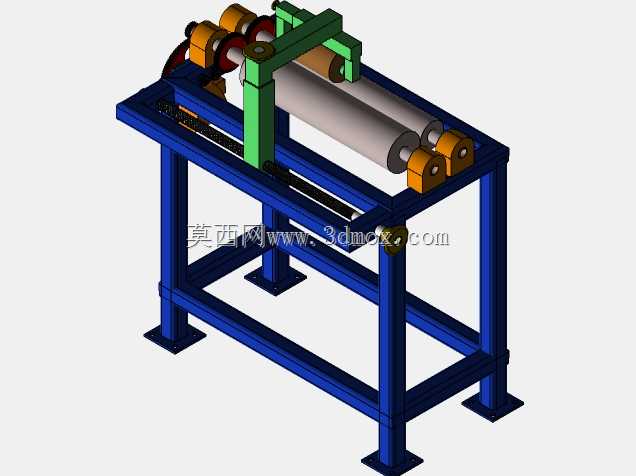

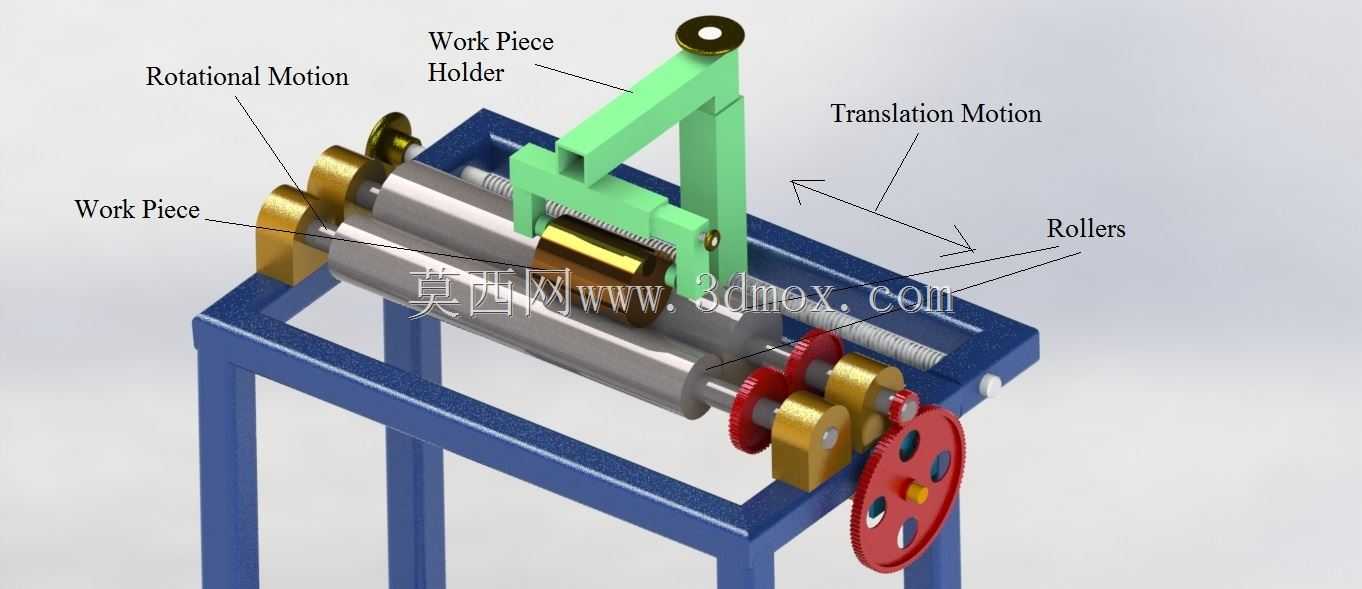

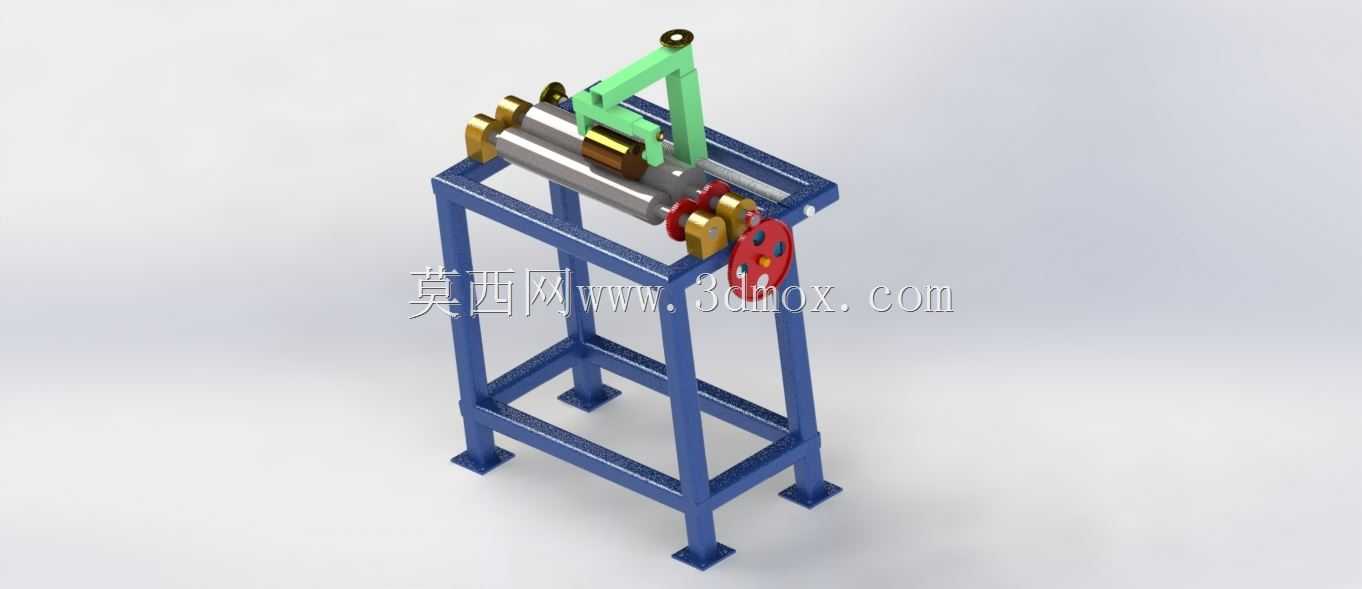

　　这款研磨设备主要面向小直径圆柱类零件的终道精整工序，常见应用场景涵盖液压阀芯、精密销轴、微型活塞杆、印刷辊类零件的最终表面质量提升环节，在五金精密加工、液压元件制造、小型纺机配件生产车间的精加工工段适配性极强，可直接嵌入零件精加工产线的末段工位，替代传统人工抛光的不稳定作业模式。设备采用立式框架式承托结构，底部为方钢焊接成型的四脚支撑机架，支脚底部预留膨胀螺栓安装孔位，可直接固定于混凝土地面或车间标准化钢制工作台面，安装时需保证机架上平面的水平度误差控制在0.05mm/m范围内，避免研磨过程中工件出现锥度偏差。设备核心的工件装夹单元采用两端顶持式结构，配合可调式压紧定位组件，可适配直径10mm至80mm、

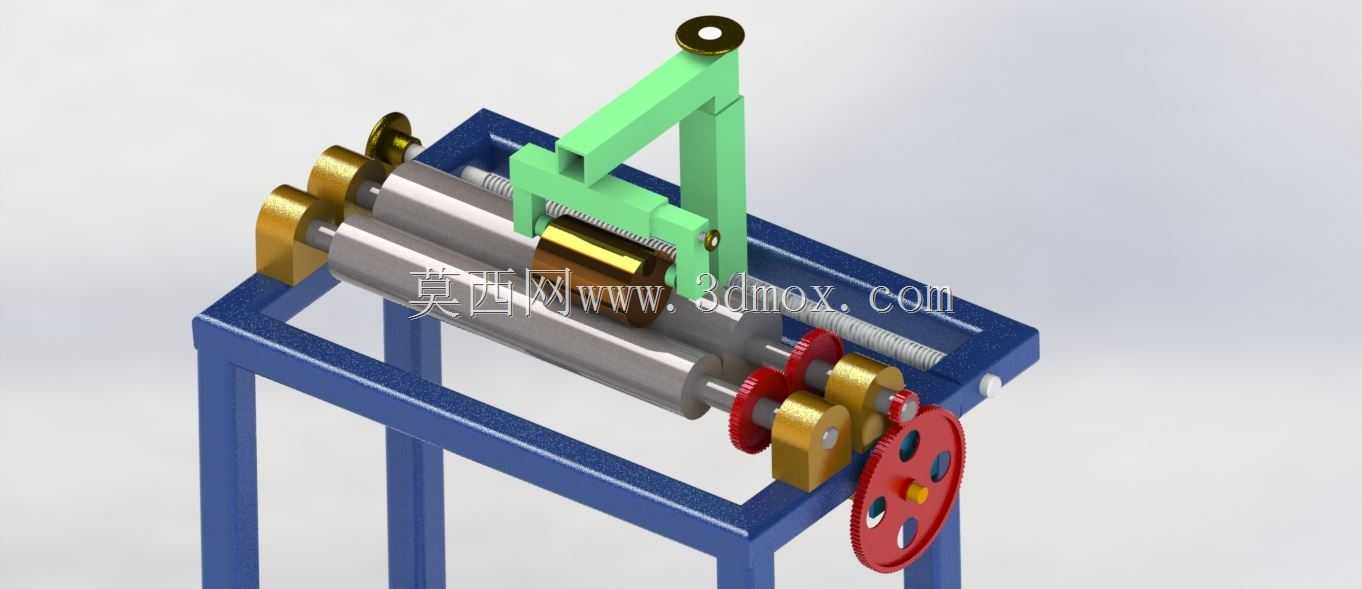

　　长度200mm至600mm范围内的圆柱类工件，装夹时两端顶尖的同轴度可通过侧边调节螺栓微调，保证工件回转时的径向跳动量不超过0.02mm。上方的研磨施压组件采用摆臂式结构，可根据工件直径调整下压行程，施压端可适配不同粒度的研磨砂带、研磨膏载体，通过恒定的下压力配合工件的定速回转，配合选用对应粒度的研磨耗材，可将圆柱工件的表面粗糙度从磨削后的Ra0.8逐步提升至Ra0.1以下，表面形貌的均匀性远优于手工研磨作业。设计过程中优先考虑了作业的易操作性，工件装夹端的手轮设置在机架侧方，操作人员站在设备正面即可完成工件装夹、压力调整、启停操作，无需频繁移位；设备的传动部件全部内置在机架横梁内部，外露运动部件均做了圆角处理，

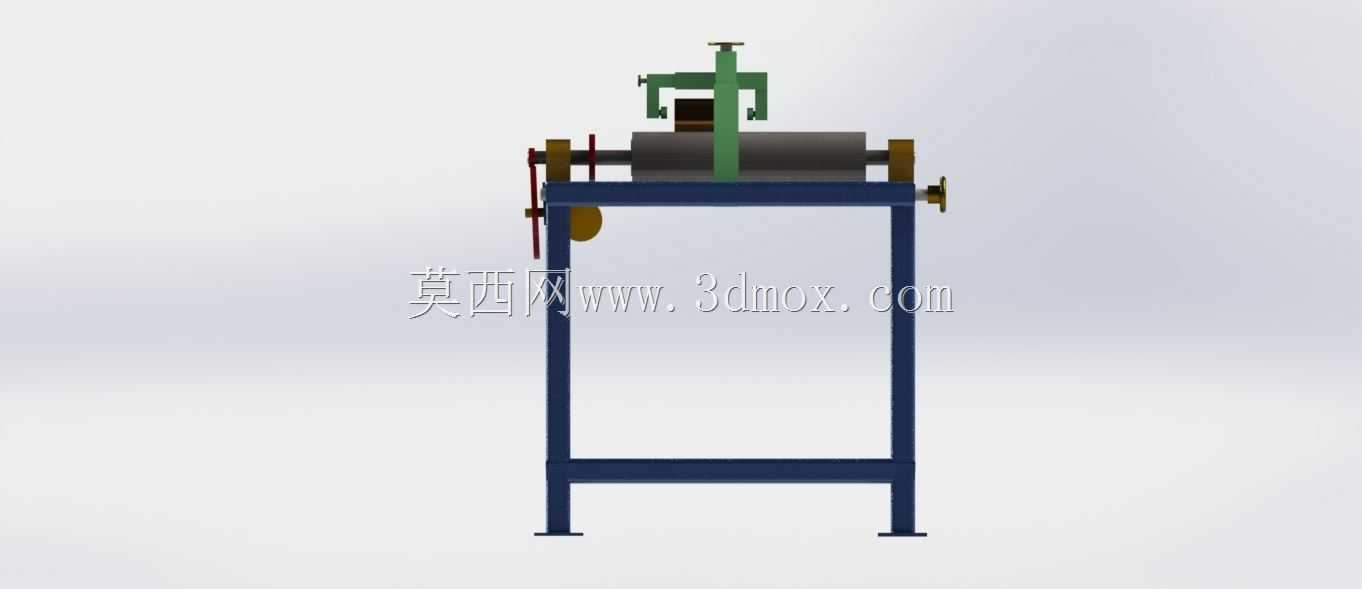

　　避免作业过程中剐蹭操作人员。机架整体的外形尺寸控制在长800mm、宽500mm、高1200mm范围内，占用车间面积极小，既可以作为独立工位单独使用，也可以并排布置组成批量精整加工线，适配中小批量精密零件的生产节奏。设备的研磨压力调节范围为5N至50N，可根据不同材质的工件调整参数，针对硬质合金、轴承钢、铝合金等不同材质的圆柱工件，仅需更换对应研磨耗材并调整压力参数即可完成加工，无需对设备主体结构做改动。工件回转单元采用可调速设计，转速范围在50rpm至300rpm之间，可根据研磨工序的粗精抛需求调整转速，粗研阶段采用低转速大压力快速去除表面缺陷，精研阶段采用高转速小压力提升表面光洁度，最终实现圆柱表面1微米级的精度改善，满足精密配合类零件的表面质量要求。
