小型绳索定长裁切带材切割设备结构

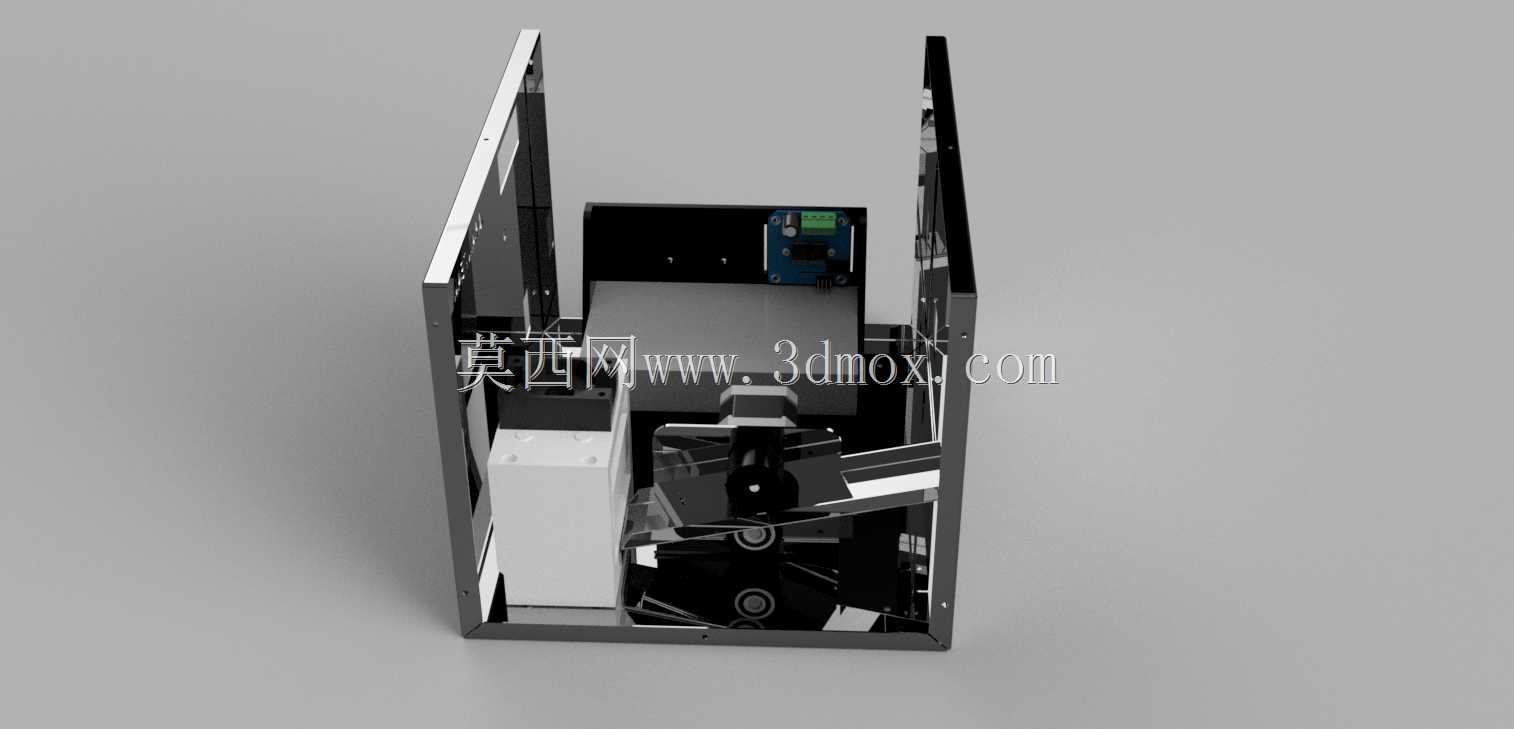

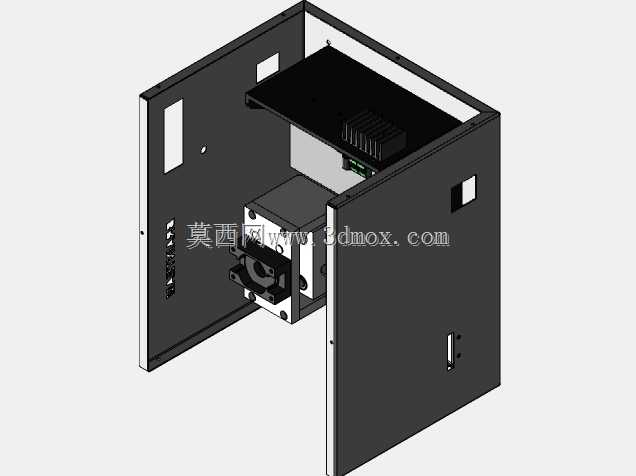

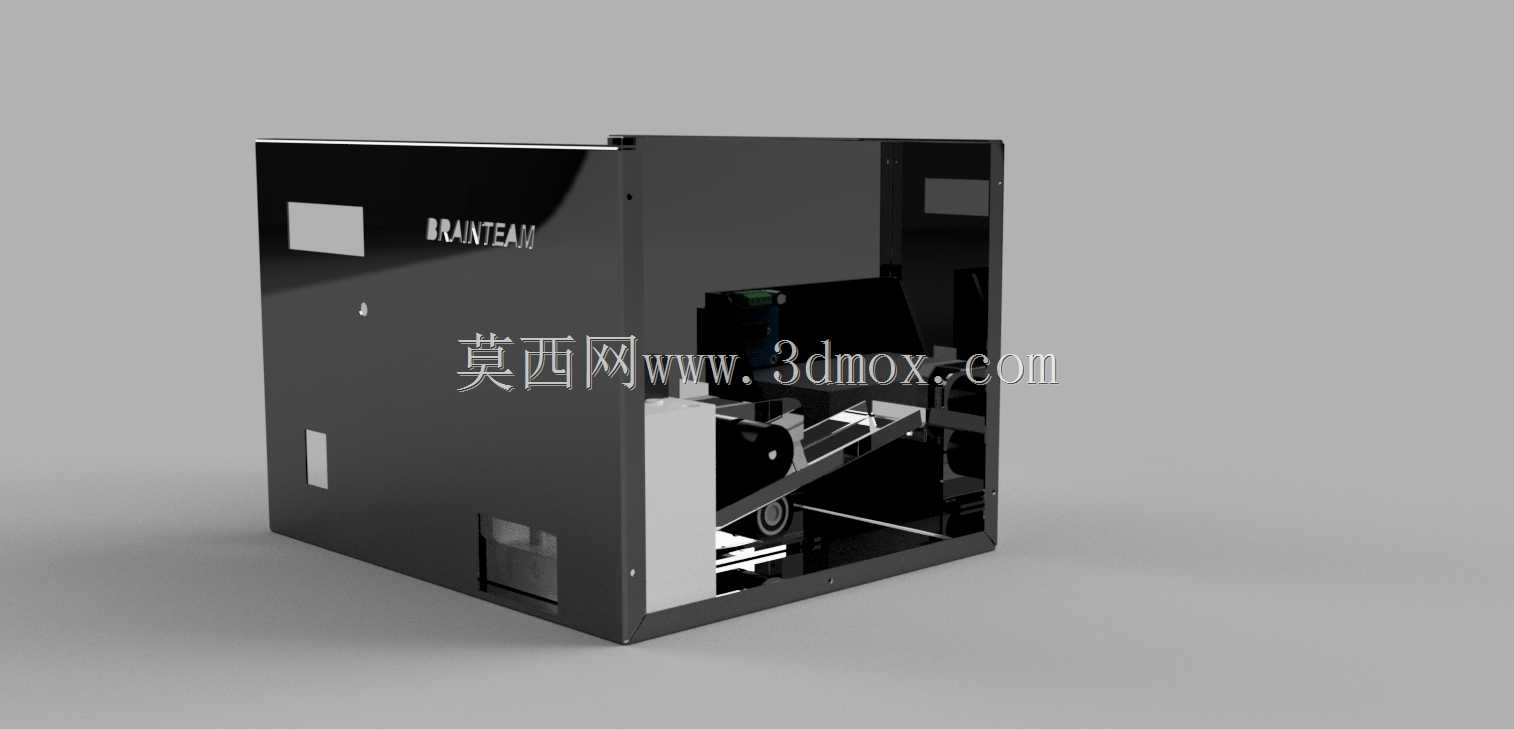

这款小型带材切割设备的核心应用场景，集中在电子线束加工、织带生产、包装耗材制备这类需要对柔性索状、带状物料做定长分切的工位，不少小型加工厂的线束预装段、织带后整理工段，都会用这类设备替代人工裁切，解决手工剪料长度误差大、切口不齐、批量加工效率低的实际问题。设备整体采用封闭式箱型结构设计，外壳做了一体化钣金折弯成型，外露面无突出的尖锐棱角，既可以避免车间内的粉尘、切削碎屑落入内部传动机构，也能防止操作人员误触内部运动部件造成工伤，设备正面预留了观察窗口与操作开口，方便操作人员实时观察裁切状态、送入待加工物料。从内部结构布局来看，设计阶段优先考虑了紧凑性与维护便捷性的平衡，送料机构采用滚轮夹持式结构，通过调整滚轮间隙可以适配不同厚度的带材、不同直径的绳索物料，裁切执行端采用直动式裁切结构，配合送料端的计数传感单元，可以实现设定长度下的自动触发裁切，单段裁切长度的重复精度可以满足多数民用、工业用柔性物料的分切要求，不需要额外做二次修边处理。设备的安装边界控制得十分紧凑，整体占地尺寸仅相当于普通台式办公电脑主机大小，可以直接放置在常规工作台面上使用，不需要额外做地基固定或者专用安装支架，底部预留了固定螺孔，在有振动的加工工位可以通过螺栓锁紧在台面上，避免长时间运行出现位置偏移。设计过程中特意将传动、裁切、电控三个模块做了分区布置，传动带、裁切刀这类易损件都布置在靠近设备侧盖的位置，日常维护更换时只需要拆开侧盖板就能完成操作，不需要拆解整个设备外壳，电控模块单独布置在设备上部的独立仓室内，与裁切产生的碎屑、可能出现的润滑脂滴落区域做了物理隔离，降低电路故障的概率。设备的入料口做了导向喇叭口设计，即使是刚度较低的薄型带材，也能顺利送入送料滚轮之间，不需要操作人员反复对位调整，出料口位置预留了接料槽的安装位，可以根据生产需求加装接料盒或者导料槽，让裁切完成的物料自动归集到指定容器内，减少人工整理的工作量。针对不同材质的裁切需求，裁切刀的安装座做了通用化设计，可以更换平切刀、锯齿刀等不同类型的刀具，适配编织带、塑料绳、薄橡胶带、小型线束等不同材质的加工需求，不需要对设备主体结构做改动就能完成刀具切换，适配多品种小批量的加工场景。
