MK7+3挤出机长丝驱动块结构设计

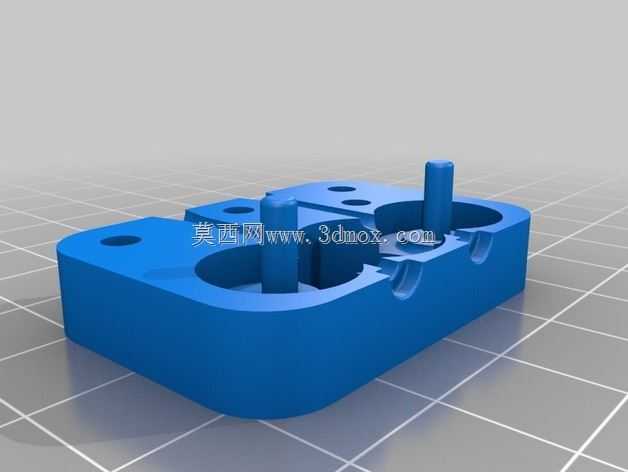

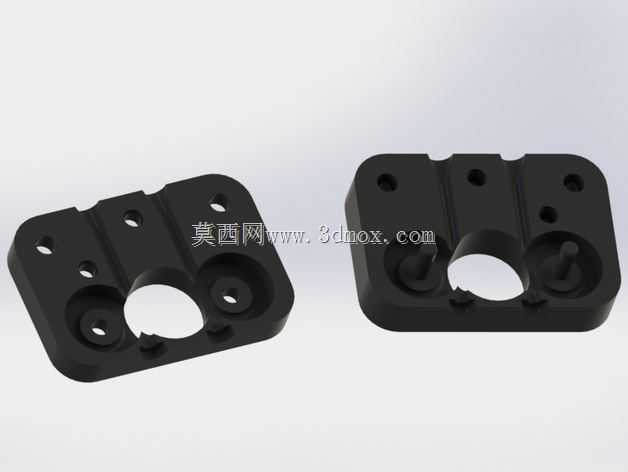

该驱动块是桌面级FDM 3D打印机挤出机构的核心承载构件，主要应用于采用MK7+3挤出架构的消费级、入门工业级3D打印设备中，直接承担送丝路径定位、挤出轮组件安装、散热结构衔接的多重作用，是保障长丝稳定输送、避免打印过程中出现跳齿、堵头、送丝打滑问题的关键结构件。

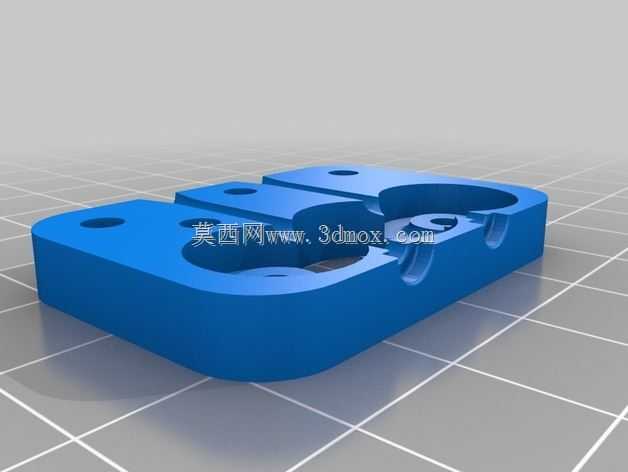

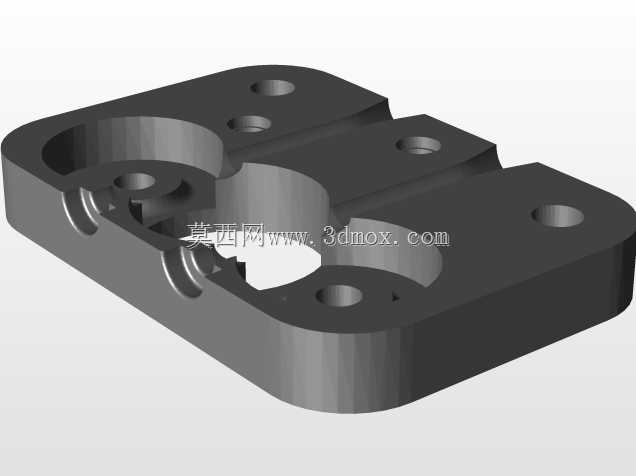

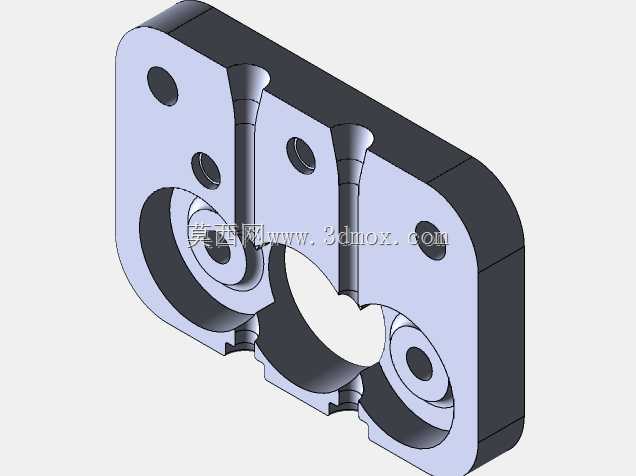

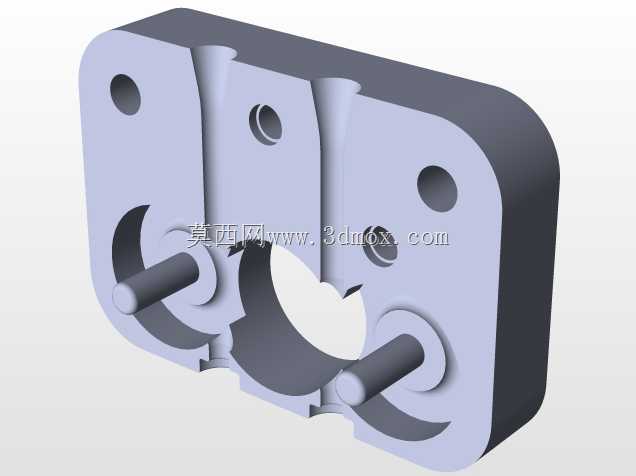

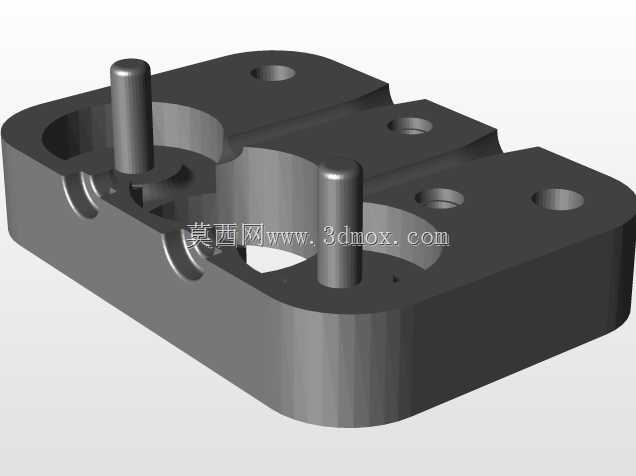

从实际设备运行逻辑来看，该零件安装在挤出机构的散热端与加热端之间的过渡位置，正面预留的大直径半圆避让槽，用于容纳挤出送丝齿轮的回转空间，两侧对称分布的沉头安装孔，分别对应挤出步进电机的安装定位、与散热铝块的锁紧固定，孔位公差按照IT7级精度设计，可保证装配后送丝齿轮与挤出机轴承的同轴度偏差控制在0.05mm以内，避免长丝输送过程中出现偏磨、阻力过大的问题。零件两侧的下沉式凹槽结构，用于嵌入安装挤出压紧轴承的调节组件，凹槽深度经过适配计算，可保证压紧轴承对PLA、ABS、PETG等不同硬度打印耗材的压紧力处于合理区间，既不会因压力过大导致长丝被压变形引发堵头，也不会因压力不足出现送丝打滑、出料量不足的打印缺陷。

设计过程中充分考虑了桌面级3D打印机的装配维护需求，零件整体采用扁平式矩形轮廓，边角做R2圆角过渡，避免装配过程中锐边划伤操作人员，同时所有安装孔位均做了倒角导向处理，可降低螺丝装配时的对中难度，提升整机装配效率。零件上分布的多个小孔结构，一部分用于穿设长丝导向的聚四氟乙烯管定位，另一部分用于预留温度传感器的走线空间，避免线材在挤出机构运动过程中出现剐蹭、磨损。从安装边界来看，该零件整体厚度控制在12mm，横向安装孔距为32mm，纵向安装孔距为20mm，可直接适配市面上绝大多数标准MK7挤出组件的安装尺寸，无需对原有设备结构做额外修改即可直接替换使用。

结构材质适配方面，该零件设计时预留了注塑成型与CNC加工两种工艺的脱模/加工余量，既可以采用玻纤增强尼龙材质注塑量产，用于消费级整机的批量装配，也可以采用6061铝合金通过CNC铣削加工制作，用于高温打印场景的升级改装，铝合金材质版本的导热性能可辅助传导挤出端的余热，避免长丝在散热段过早软化引发的堵头问题。零件表面的安装平面均做了平面度管控，平面度公差控制在0.02mm以内，可保证与步进电机端面、散热块端面的紧密贴合，减少装配间隙带来的振动异响，提升挤出机构运行的稳定性。
