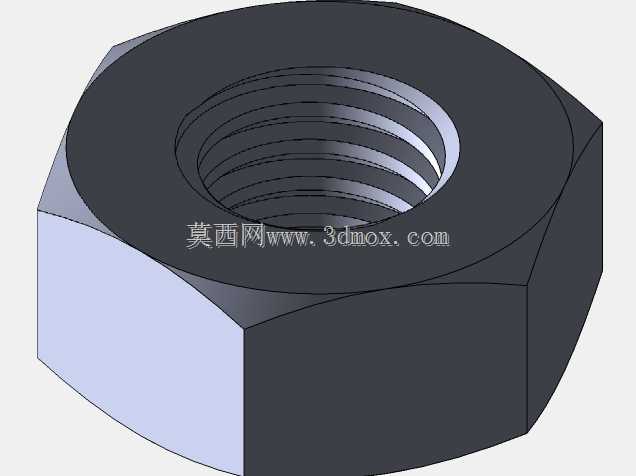

梯形螺纹六角传动连接螺母结构

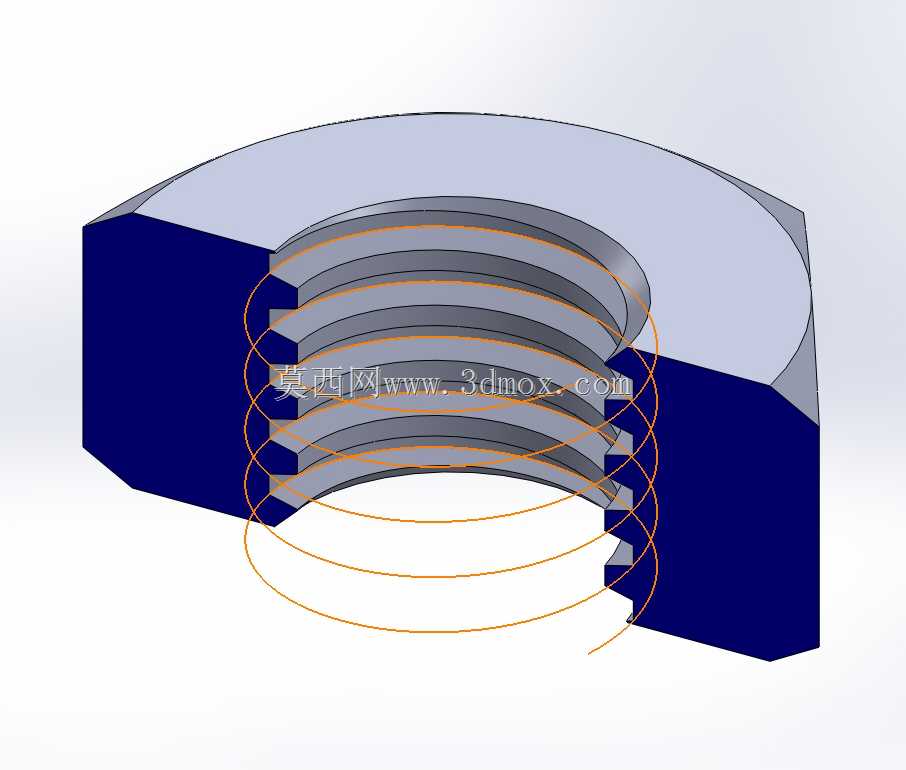

在重载直线传动、工装夹具锁紧、锻压设备调节、重型机械进给机构的应用场景里，这类梯形螺纹六角螺母是传递轴向力、实现位置调节与锁紧定位的核心零件，和普通三角螺纹紧固件不同，梯形螺纹的牙型角为30度，牙根强度更高，对中性更好，传动过程中磨损均匀，能承受更大的轴向载荷，不会像普通连接螺纹那样在频繁往复传动中出现滑牙、变形的问题。从结构设计来看，外形采用标准六角头结构，匹配通用扳手的夹持尺寸，安装时不需要定制专用工装，现场装配、后期维护都能直接用常规开口扳手、套筒扳手完成拧紧操作，六角的对边尺寸、对角尺寸严格遵循通用紧固件的安装边界，能适配现有标准的安装沉孔、扳手空间要求，不需要额外调整周边结构的避让尺寸。内孔的梯形螺纹采用等距牙型设计，牙顶与牙底预留了合理的配合间隙，既能保证和配套梯形丝杠顺畅传动，又能存储润滑脂，降低长期往复运动的磨损速率，螺母的端面做了平整加工，和被连接件贴合时能保证足够的接触面积，避免锁紧时出现偏载、应力集中的问题，靠近螺纹入口的位置做了微小倒角，既可以去除加工毛刺，又能引导丝杠顺利旋入，避免装配时刮伤螺纹牙型。在实际设备使用中，这类螺母常配套梯形丝杠完成工作台升降、工装夹紧力调节、设备开度调整的动作，相比滚珠丝杠副成本更低，抗冲击载荷能力更强，在低速重载、不需要高精度定位的传动场景里实用性极强，比如木工机械的压料机构、小型压力机的行程调节、输送线的张紧装置调整，都能看到这类零件的应用。建模过程中先通过拉伸生成六角外形基体，再通过螺旋线扫描切除生成梯形内螺纹，最后完成端面倒角、边角去毛刺的细节处理，剖面结构能清晰看到每一圈螺纹的牙型轮廓、牙厚与螺距的对应关系，能直观展示螺纹配合的接触区域，方便设计人员校核螺纹的接触强度、计算整体承载能力，也能给后续的加工工艺编制提供参考，比如内螺纹的加工工序安排、热处理后的螺纹精度保证、表面处理的覆盖范围都能通过模型结构明确要求。
