轻量化镂空式马克7喷射承载板结构

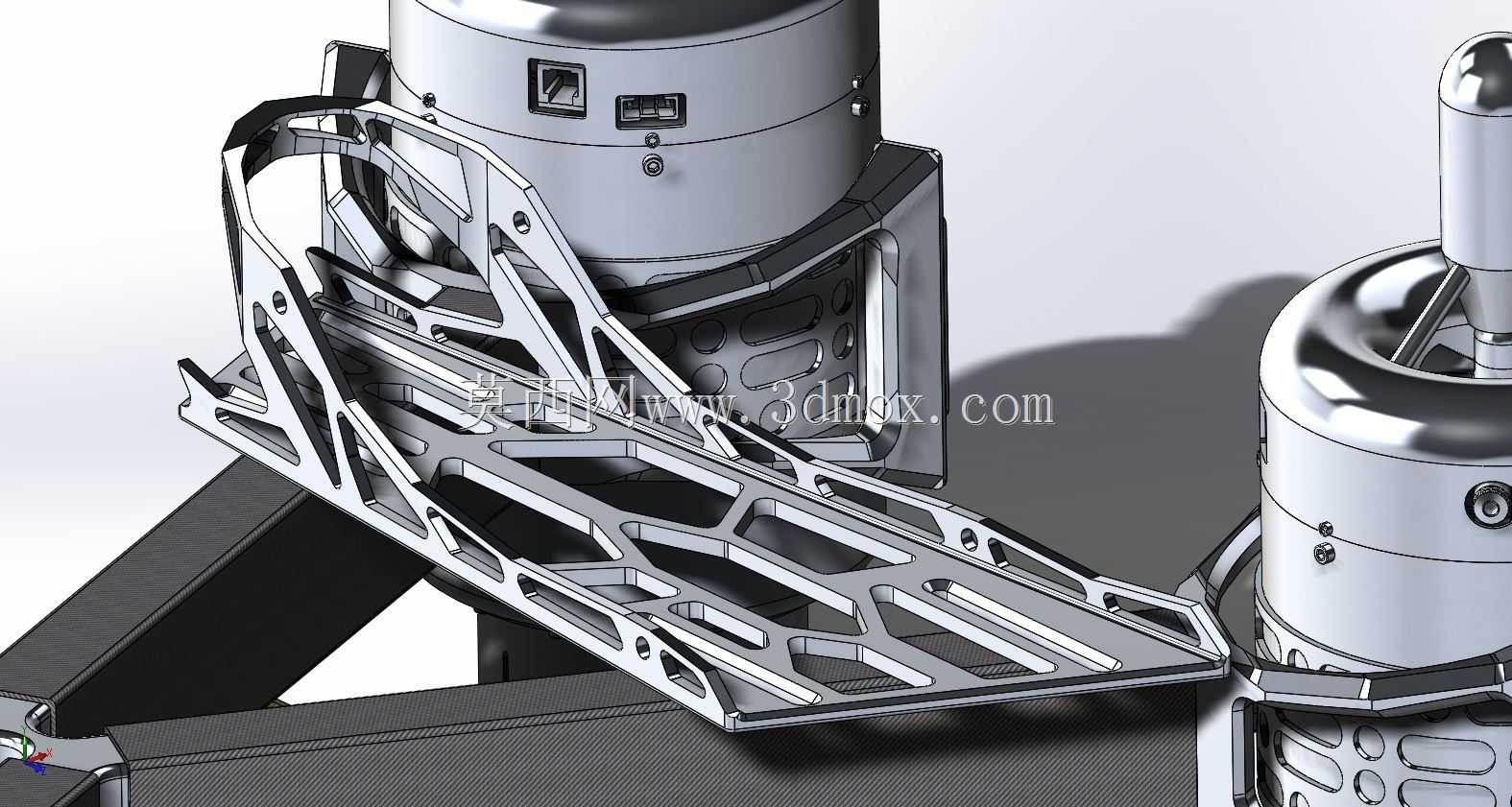

该构件属于喷射设备的核心承载安装部件，主要应用于需要严格控制整机自重的喷射作业场景，常见于便携类喷射装备、高空作业喷射装置以及对负载重量有严苛限制的移动作业平台，承担喷射功能模块的定位支撑、载荷传递作用，同时为相邻的动力罐体、管路组件提供稳定的安装基准面。从结构设计逻辑来看，该构件以拓扑优化结果为基础做工程化落地，整体采用一体化镂空桁架式构型，在保证安装点位刚度、整体抗扭强度的前提下，最大化去除非承载区域的冗余材料，通过多道斜向加强筋形成连续的载荷传递路径，将喷射作业时产生的交变冲击、罐体自重载荷均匀分散到各个安装连接点，避免局部应力集中导致的结构变形或疲劳失效。构件的连接设计采用碳管与铝角撑组合的连接方案，替代传统的全金属实体连接结构，在连接节点处做了加厚的安装凸台，预留了标准紧固件的安装过孔与定位沉台，既保证了连接界面的连接可靠性，又能大幅降低整体结构的自重，相比前代同功能构件，自重可降低四分之三左右，大幅降低移动作业时的负载负担。从安装边界来看，该构件的外形轮廓完全适配配套罐体的安装弧面，一侧的贴合面做了与圆柱罐体匹配的仿形弧度，保证安装时的贴合精度，减少装配应力；构件上的镂空槽并非等宽设计，而是根据不同区域的受力大小调整筋条宽度与槽口尺寸，受力较大的安装支座区域筋条宽度更大，非主要承载区域的槽口尺寸更大，进一步挖掘减重潜力。构件的边缘全部做了倒角过渡处理，避免应力集中的同时，也能防止装配作业时的锐边划伤，所有安装孔位的位置度公差严格匹配配套组件的安装要求，可直接与相邻的动力单元、喷射管路组件完成适配装配，无需二次加工调整。在实际作业过程中，该构件除了承受静态的设备自重外，还需要承受喷射作业时产生的后坐力、移动过程中的振动冲击，镂空结构的设计也能减少作业过程中的风阻影响，对于户外高空作业场景而言，更低的风阻意味着更好的作业稳定性与安全性，同时轻量化的结构也能降低配套支撑结构的负载要求，间接降低整套装备的整体重量与制造成本。
