航模用25-30A无刷电调结构设计

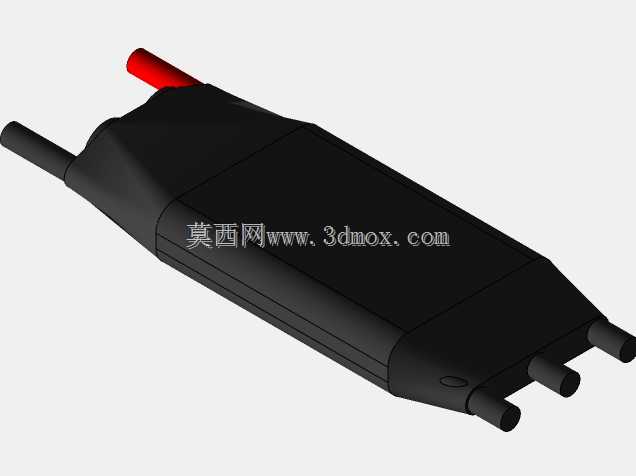

　　这款电子调速器主要适配固定翼、多旋翼航模以及小型车船模型的动力系统，核心作用是接收飞控或接收机输出的PWM控制信号，将电池输入的直流电转换为可调节频率的三相交流电，驱动无刷外转子电机完成转速调节，实现模型的动力输出控制，25-30A的持续电流承载能力，能够匹配2-3S锂电池供电的KV1400-KV2200级别无刷电机，覆盖绝大多数入门及进阶休闲航模的动力需求。从结构设计来看，整体采用长条形扁平化壳体布局，壳体做了圆弧收边处理，既能够降低模型飞行过程中的风阻，也能避免尖锐棱角在安装、炸机时刮损线材或其他机载部件。输入端预留两根带绝缘护套的动力引线，分别对应电源正负极，引线长度适配常规航模电池的安装位距离，无需额外延长即可完成布线；

　　输出端设置三根三相动力接线柱，直接对接无刷电机的三相引线，接线端做了防拉扯结构设计，避免飞行过程中震动导致接线松脱。壳体表面预留了细微的散热筋结构，在不增加整体外形尺寸的前提下提升散热面积，保证持续大电流输出时功率管的热量能够及时散出，避免过热触发保护。安装边界方面，整体厚度控制在10mm以内，宽度18mm左右，长度约60mm，能够轻松嵌入多数航模的机身、机臂预留安装槽内，壳体侧面预留了双面胶或扎带固定的平面，无需额外设计安装支架即可完成固定，适配不同机型的安装空间。设计过程中充分考虑了航模使用的实际工况，内部功率管、电容等元器件的布局做了重心优化，整体重量控制在20g以内，不会给小型航模带来过多的负载负担，

　　信号输入端的排线做了屏蔽处理，减少电机运转时的电磁干扰对接收机、飞控传感器的信号影响，避免飞行过程中出现信号丢失、动力中断的问题。在实际选型使用时，该结构的电调能够满足日常休闲飞行、3D特技动作的瞬时大电流需求，内置的过流、低压保护逻辑也能在电池电压过低、电流过载时及时切断输出，保护电池与电机不受损坏，结构设计上没有多余的冗余部件，所有外部接口的位置都经过实际装机验证，布线走向符合航模内部的走线习惯，能够大幅减少装机时的布线整理工作量。
