2.4GHz频段多层片式通信天线结构设计

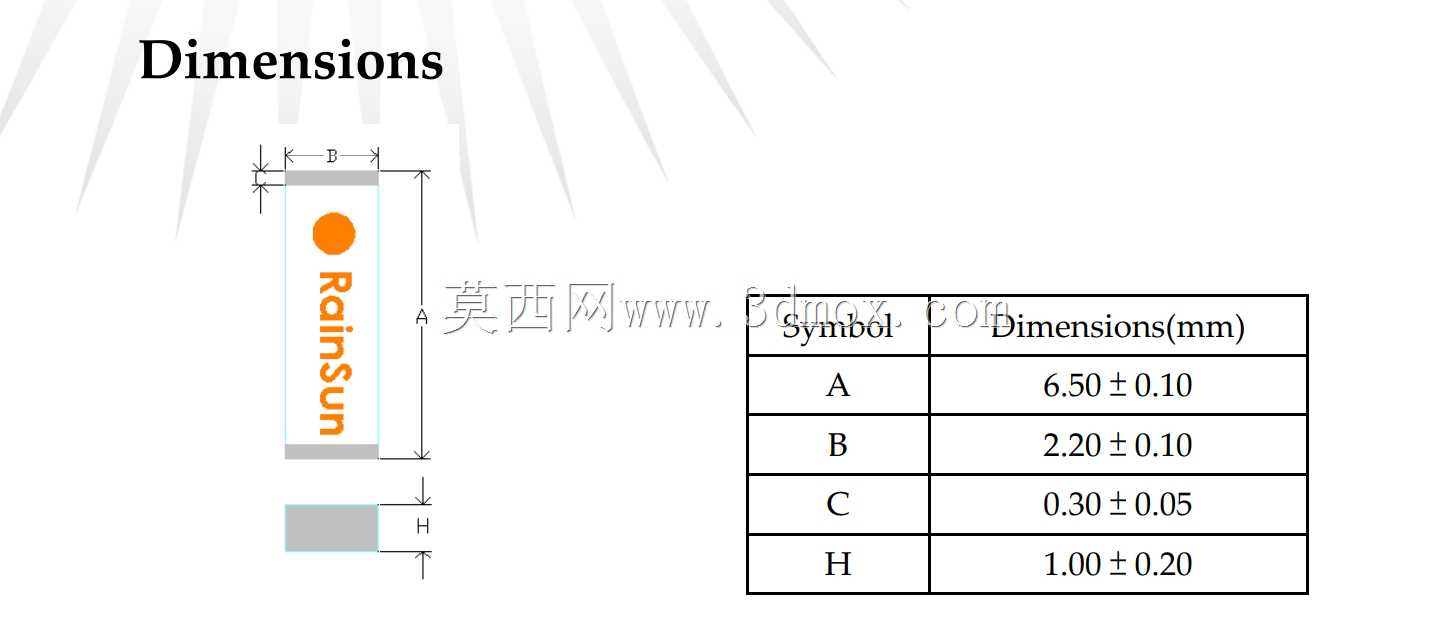

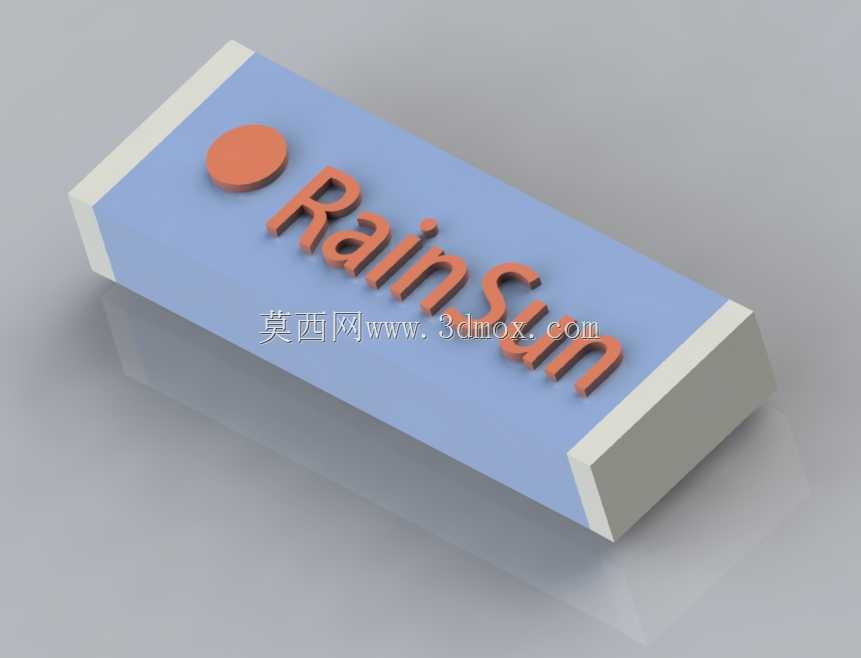

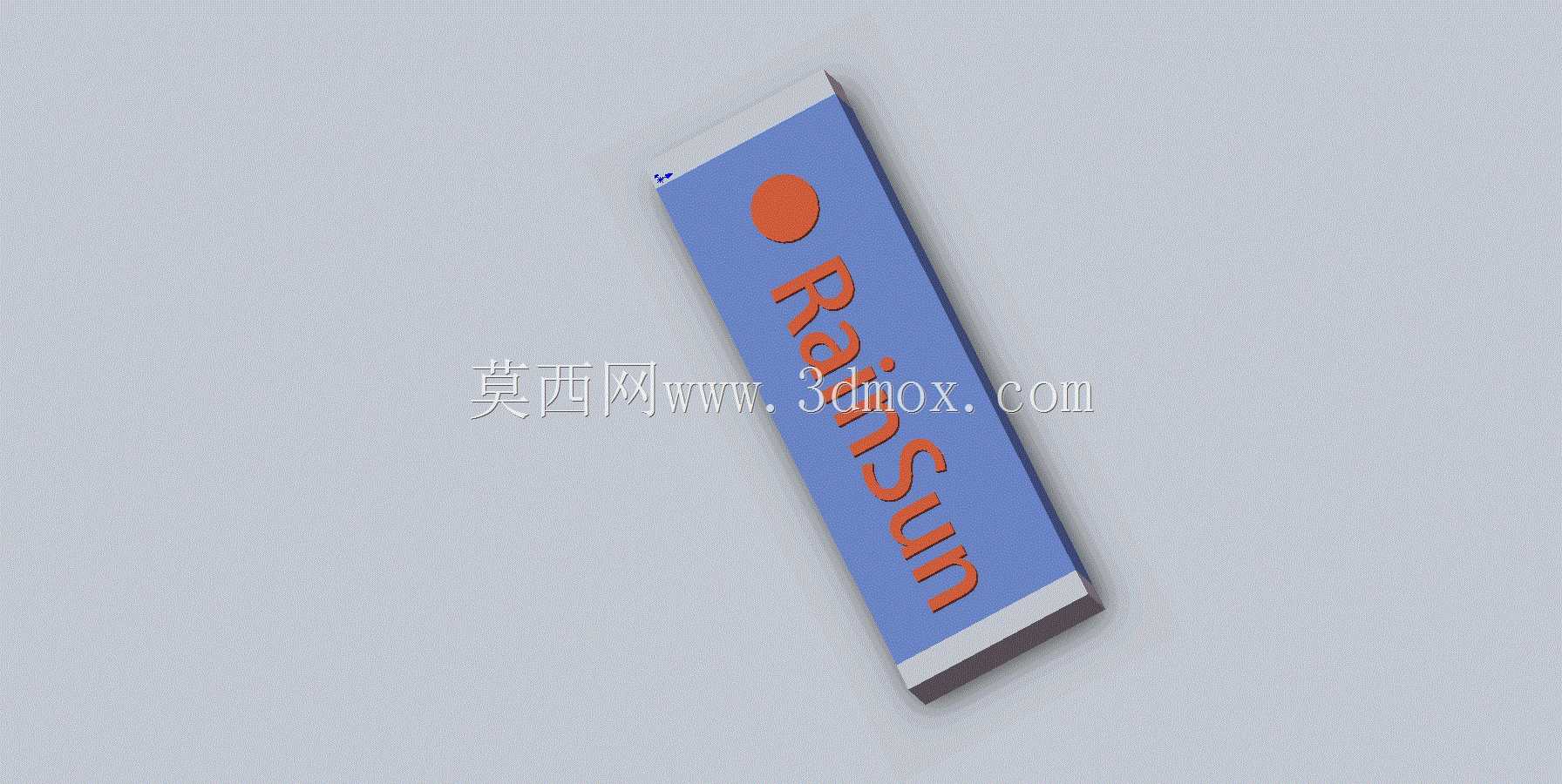

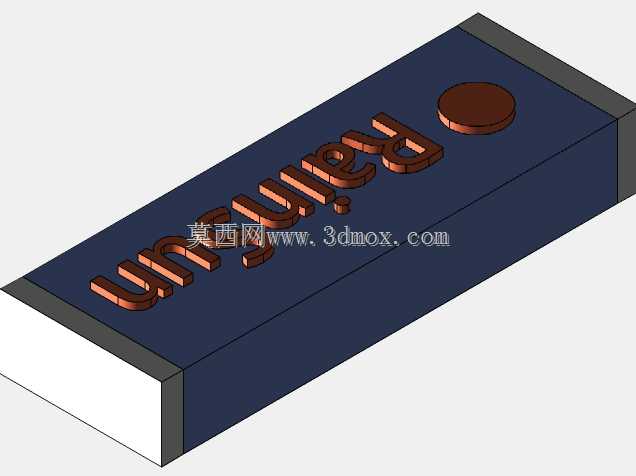

在短距离无线通信设备的硬件选型环节，射频前端的天线设计往往直接决定整机信号链路的稳定性，这类多层片式天线正是为解决紧凑型无线设备的空间占用痛点开发的元件。不同于传统外置胶棒天线、PCB印制天线的形态，该款天线采用低温共烧陶瓷多层叠压工艺制造，将辐射振子、匹配网络、接地耦合结构全部集成在窄长型的片式封装内部，整体外形为规整长方体，边缘做了微小倒角处理，适配SMT表面贴装工艺的生产要求，可直接通过回流焊固定在终端设备的主板焊盘上，无需额外的结构固定件与组装工序。从实际应用场景来看，这类天线广泛适配2.4GHzISM频段的各类无线设备，包括蓝牙外设、家用无线传感节点、小型物联网终端、短距离数传模块等场景，在智能门锁、无线温湿度传感器、便携医疗监测设备这类内部空间极度紧凑的产品中，这类片式天线可以在不占用主板表层大面积铺铜区域的前提下，实现稳定的全向信号收发。设计层面，多层叠构的思路是将不同功能的金属辐射层分布在陶瓷介质的不同叠层，通过垂直金属化过孔实现层间电气连接，表层预留的标识区域清晰标注了产品型号与安装方向，避免生产环节出现贴装反向的问题。安装边界上，这类天线的焊盘位置严格遵循标准片式元件的封装尺寸规范，布局时需要注意在天线辐射方向的主板区域预留净空区，避免周围的金属屏蔽罩、大尺寸电解电容、金属结构件对天线辐射场型造成遮挡与耦合干扰，匹配网络的集成化设计也省去了外围额外的匹配电容电感元件，降低了主板射频部分的BOM成本与布线难度。不同于传统外置天线需要考虑结构防水、安装固定的额外设计，这类片式天线完全适配常规SMT产线的生产流程，可与其他阻容感元件一同完成贴装焊接，大幅提升整机生产效率。在性能表现上，多层结构的设计可以在极小的封装尺寸内实现足够的辐射臂有效长度，通过层间耦合拓展工作带宽，覆盖整个2.4GHz通用频段的通信需求，全向辐射的场型特性可以保证设备在不同摆放姿态下都能维持稳定的信号连接强度，不会因为终端设备的朝向变化出现信号大幅衰减的问题。对于结构设计工程师而言，选用这类集成化片式天线可以大幅简化产品内部的结构设计工作，无需为天线预留专门的安装立柱、走线槽位，也不用考虑天线馈线的弯折半径、固定方式等细节问题，只需要在PCB布局阶段按照元件规格书预留对应焊盘与净空区域即可，能够有效缩短紧凑型无线产品的开发周期。
