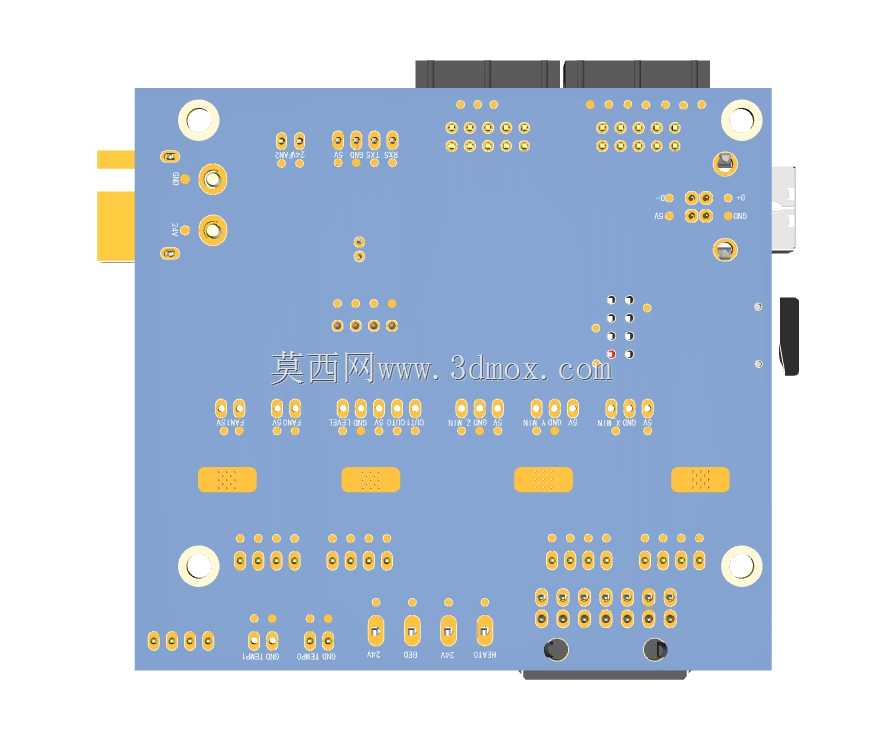

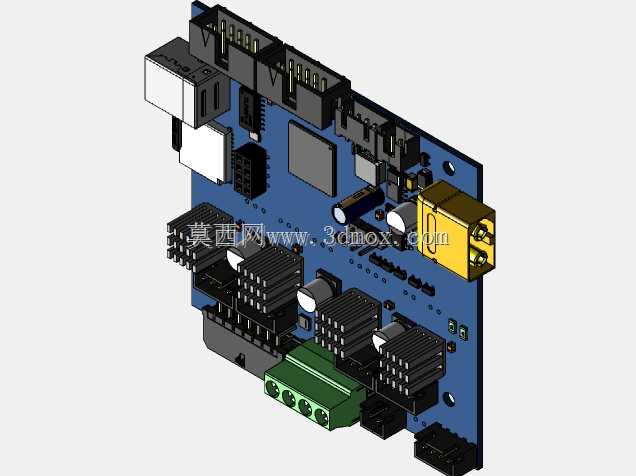

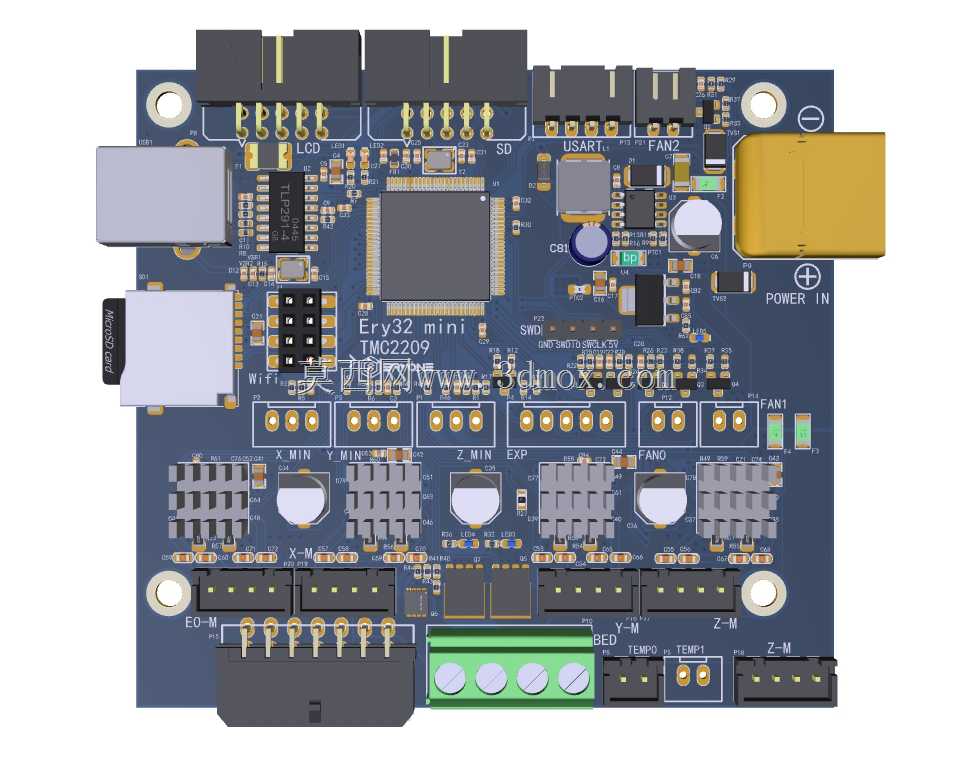

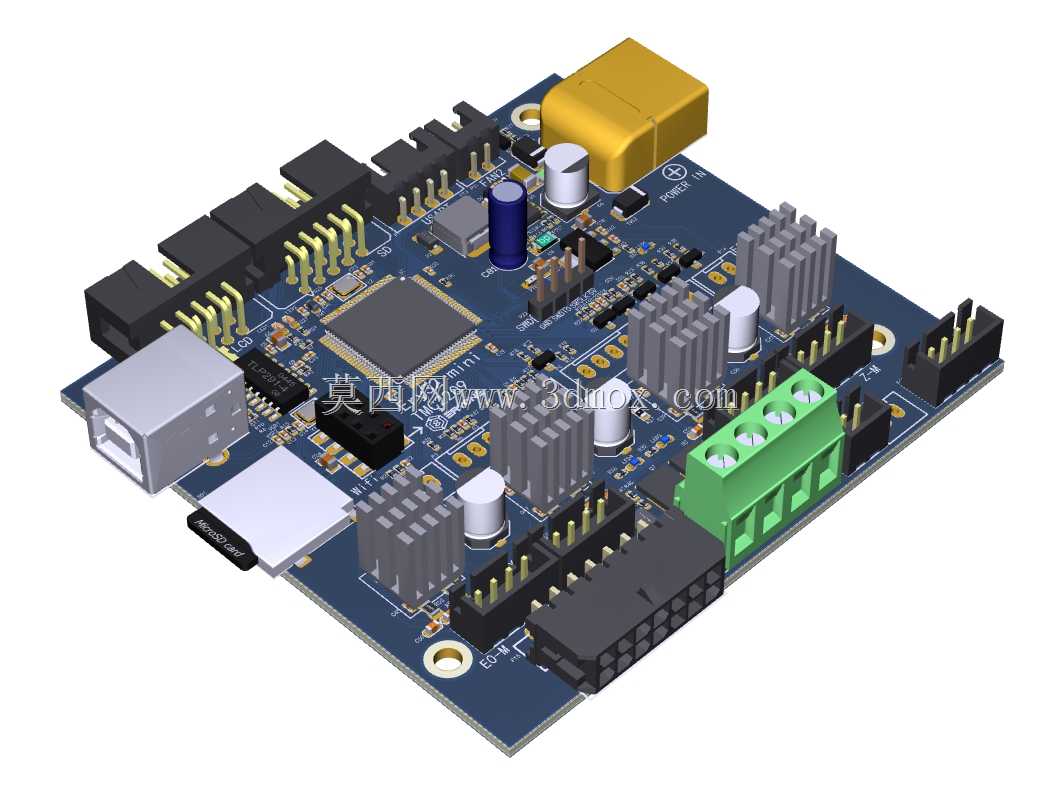

Ery32迷你型3D打印机控制主板结构

这款控制主板是面向桌面级FDM 3D打印设备开发的核心控制硬件，主要适配小型化、桌面级的3D打印设备场景，可直接搭载在紧凑型桌面3D打印机的机架安装位上，承担设备运行过程中的运动控制、信号交互、驱动输出等核心功能。从功能特性来看，该板卡可同时支持4路步进电机的驱动输出，板载驱动电路适配TMC2209驱动方案，能够实现电机运行过程中的静音驱动与高精度细分控制，有效降低打印过程中电机运行产生的振动与噪音，提升打印成型的表面质量与运动精度。板卡集成了多类外设接口，包含USB通讯接口、存储介质读取接口、限位开关接线端子、加热组件接线端子、温度传感器接线端口，可直接对接3D打印机的挤出机构、热床、运动轴限位、温度采集等外设模块，无需额外扩展转接板即可完成整机的接线部署，大幅简化小型3D打印机的内部布线复杂度。从设计思路上，该板卡采用紧凑化的布局规划，将高压输入接口、大电流驱动模块、信号处理主控单元、弱电通讯接口做了分区排布，大电流回路与弱电信号回路做了物理分隔，减少大电流通断过程中对弱电信号的电磁干扰，提升设备运行的稳定性；板载的散热铝片直接贴合在驱动芯片与大电流功率器件表面，无需额外加装散热风扇即可满足常规打印工况下的散热需求，进一步降低设备整体的运行噪音与硬件成本。板卡四角预留了标准的安装固定孔位，安装孔间距适配常规桌面3D打印机的主控安装位尺寸，安装边界可兼容多数紧凑型打印机的机架内部安装空间，替换原有控制板时无需重新打孔修改机架结构。板上的接线端子采用防反插的接口设计，不同功能的接口采用差异化的针脚定义与外形结构，可避免组装过程中接线插反导致的硬件烧毁问题，降低设备组装与后期维护的操作门槛。在实际应用中，该控制板可直接替换同规格的老旧3D打印机主控板，用于设备的功能升级与故障维修，也可作为小型定制化3D打印设备的核心控制部件，适配DIY改装、小型教学用3D打印设备、个人桌面创作类3D打印机的开发需求，板卡的驱动输出能力可满足常规PLA、ABS等耗材打印过程中的运动控制与加热控制需求，支持常规打印速度下的稳定运行，能够精准执行G代码指令，完成模型打印过程中的三轴联动、挤出控制、温度闭环调节等全流程动作。
