曲柄滑块传动机构三维建模作品

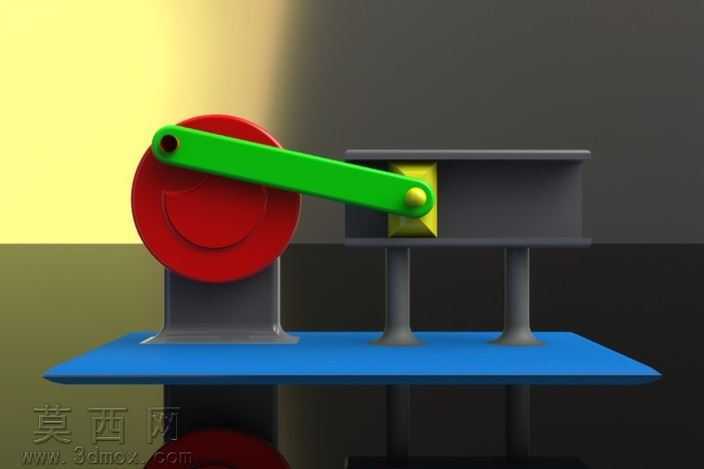

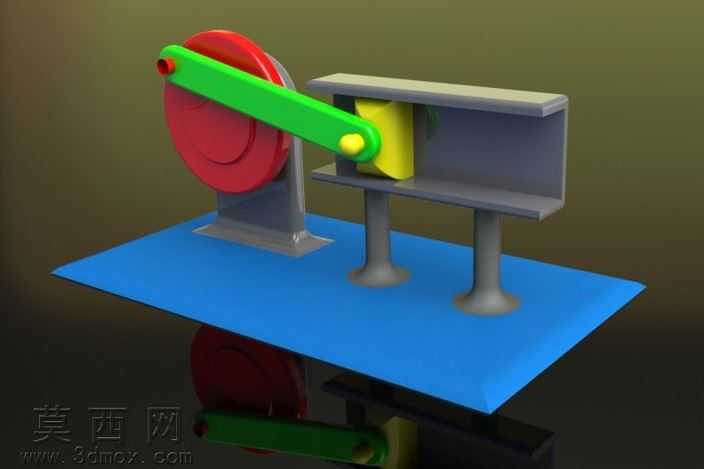

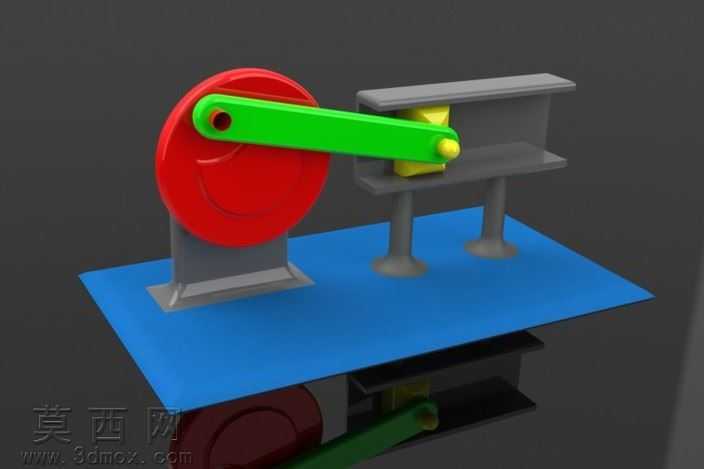

本作品为曲柄滑块传动机构的三维建模成果，建模过程严格遵循机械原理中曲柄滑块机构的运动约束逻辑，先完成各基础零件的参数化草绘，通过拉伸、旋转等基础特征命令构建零件基体，再对安装孔、铰接轴位、配合面等细节结构进行精细化处理，保证各零件的尺寸公差符合机械装配的常规要求。渲染阶段采用哑光金属材质模拟机构的安装底座与支撑立柱，还原铸铁支架的磨砂质感；曲柄轮采用亮红色半哑光漆面材质，搭配深灰色金属铰接轴，突出动力输入部件的视觉辨识度；传动连杆选用亮绿色工程塑料质感材质，与其他部件形成清晰的色彩区分，便于直观观察传动过程中的连杆运动轨迹；滑块部件采用明黄色硬质塑料材质，滑轨框架采用深灰色金属材质，清晰呈现滑动副的配合关系。结构设计上完整还原了对心曲柄滑块机构的核心组成：包含固定支撑底座、立式曲柄安装支架、带铰接轴的圆盘曲柄、两端带铰接孔的传动连杆、嵌装于滑轨内的滑动块、双立柱支撑的水平滑轨框架，所有铰接位置均预留了标准轴件的安装间隙，滑动副的配合面做了平整化处理，可直接导入运动仿真模块添加旋转驱动、铰接约束与滑动约束，实现曲柄整周旋转带动滑块沿滑轨做往复直线运动的完整运动模拟。设计思路围绕教学演示与原理验证展开，通过差异化的材质配色区分不同功能的构件，降低机构运动逻辑的理解门槛，各零件均为可编辑的参数化特征，支持根据实际设计需求调整曲柄半径、连杆长度、滑块行程等核心参数，可作为机械原理教学演示素材、非标自动化设备中往复进给机构的设计参考模板，也可用于3D打印制作实体教学演示模型，帮助学习者直观理解回转运动与直线往复运动的转换原理。
