注塑机用输送塑化注射螺杆三维设计

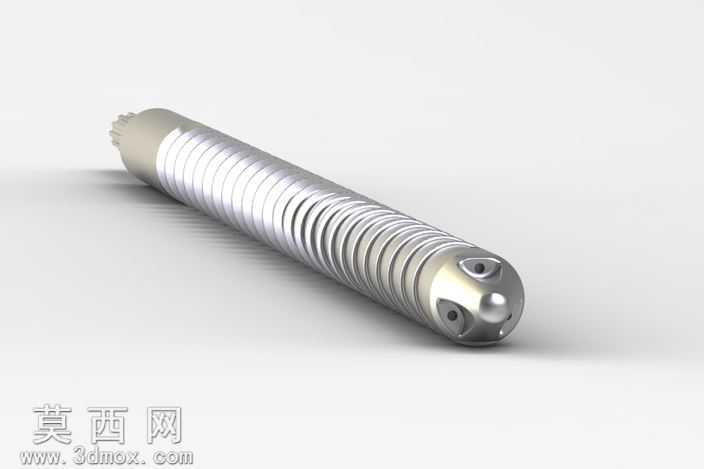

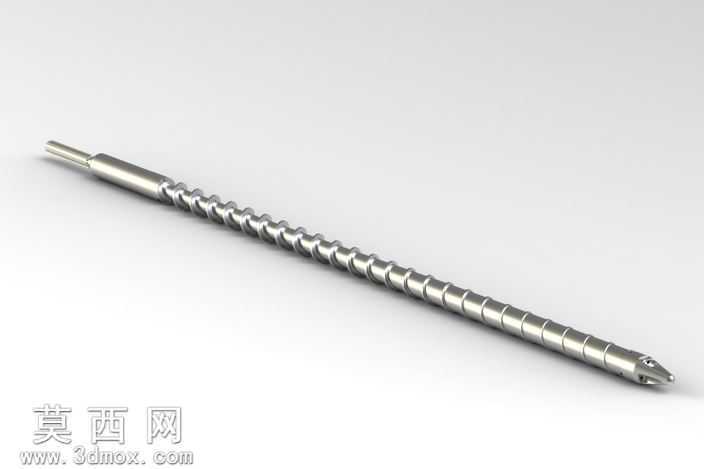

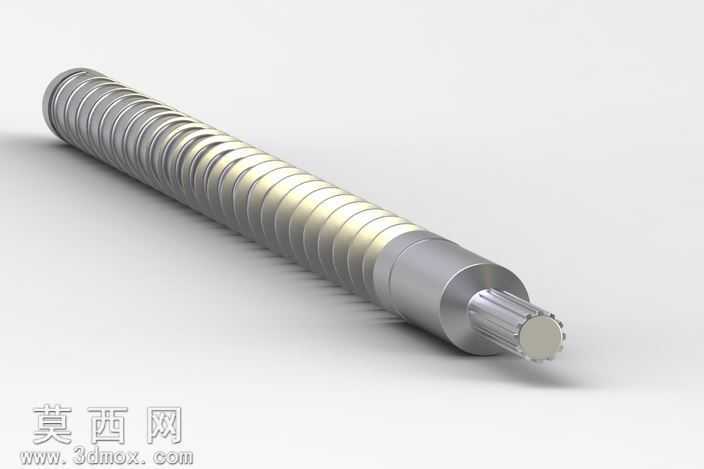

本模型为注塑机核心功能部件注射螺杆，建模过程以实际注塑工艺的功能需求为核心逻辑展开，首先通过参数化草图绘制螺杆的轴向轮廓基准，明确螺杆总长、杆身直径、端部连接轴径的尺寸比例，匹配中小型注塑机的料筒适配尺寸。建模阶段采用螺旋扫描特征构建螺杆的连续螺纹结构，针对螺杆不同功能段做差异化结构设计：进料段螺纹螺距保持恒定、槽深设置为较大值，保障固态塑料颗粒的稳定输送与初步预热；压缩段螺纹槽深逐步收窄、螺距平缓过渡，实现塑料颗粒在输送过程中的逐步压实、排气与熔融塑化；均化段螺纹槽深保持恒定较小值，保障熔融塑料的均匀混炼与稳定计量，为后续注射动作提供压力均匀的熔料。螺杆端部设计有止逆结构与注射头连接位，避免注射过程中熔料回流，保障注射精度与压力传递效率。模型整体采用金属材质渲染，还原合金结构钢的哑光金属质感，表面做精细的磨削纹理处理，螺纹棱边做微小圆角过渡，既还原真实螺杆的加工工艺特征，也避免尖锐棱边导致的渲染失真。结构设计上充分考虑螺杆的实际装配需求，尾部连接轴做定位扁位设计，可与注塑机的驱动传动轴精准配合，杆身整体同轴度公差在建模中做了参数化约束，保障螺杆在料筒内旋转时的运行稳定性，避免刮蹭料筒内壁。设计过程中针对不同塑料原料的塑化特性，对螺纹的升角、槽深比例做了通用性适配，可适配多数通用热塑性塑料的加工需求，模型结构完整无碎面、无几何错误，各段螺纹过渡顺滑无突变，可直接用于注塑机结构教学、螺杆结构优化分析、虚拟装配仿真等场景，完整还原了注射螺杆从进料、塑化到计量注射的全流程结构逻辑，清晰展现了注塑核心部件的功能结构设计思路。
