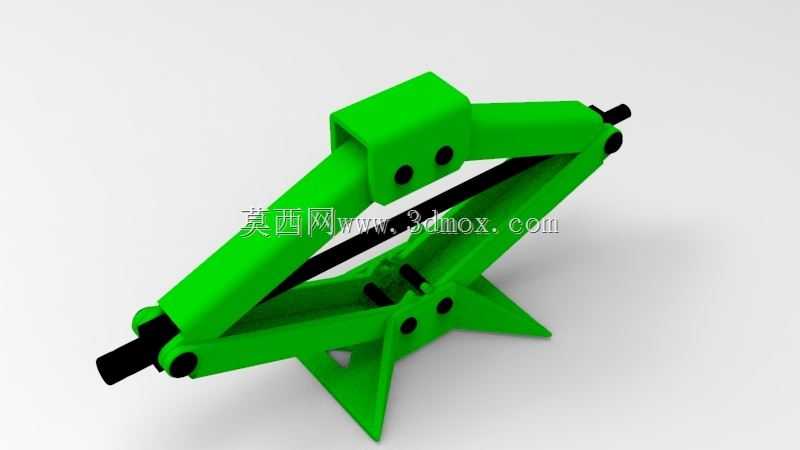

剪式汽车顶升支撑结构三维建模

日常汽修场景里，车辆底盘检修、轮胎更换作业都离不开稳定的顶升支撑工具，这款剪式结构的顶升设备，是家用车配套应急工具里的常见选型，相比液压类顶升设备，它结构紧凑收纳后体积小，能直接放入车辆后备箱的工具槽内，不会占用过多储物空间，纯机械传动的结构也不存在液压油泄漏、密封件老化失效的问题，长期存放也能随时取用，适配多数家用轿车的底盘顶升高度需求。从结构设计逻辑来看，这款剪式顶升结构采用对称铰接的连杆布局，上下两组支撑臂通过中间的销轴铰接形成菱形剪叉单元，底部的支撑脚做了外扩的三角支撑造型，顶升作业时能增大与地面的接触面积，降低地面压强避免软质地面下陷，顶部的支撑托台做了平面开槽设计，能卡住车辆底盘的指定顶升筋位，防止作业过程中支撑滑脱引发安全风险。传动部分采用梯形丝杠副贯穿剪叉单元的两侧铰接点，转动端部的驱动杆就能带动两侧铰接点沿丝杠轴向相对移动，从而带动剪叉单元展开或收拢，实现顶升高度的调节，梯形丝杠具备自锁特性，当停止转动驱动杆时，丝杠副能自动锁止当前高度，不会因为负载作用出现自行回落的问题，无需额外加装锁止机构就能保障作业安全。做三维建模时，需要重点关注各铰接点的配合间隙，连杆铰接处的销轴与孔位要预留合理的转动间隙，避免装配后出现运动卡滞，同时要校核丝杠的行程范围，确保剪叉收拢时的最小高度能适配家用车底盘的最低离地间隙，完全展开时的最大顶升高度能满足轮胎拆卸所需的离地距离，还要核算各连杆臂的截面抗弯强度，在额定负载下连杆的变形量要控制在安全范围内，避免顶升过程中结构变形失稳。安装边界方面，收拢状态下整体外形为扁平状结构，能适配多数车型后备箱工具仓的预留尺寸，作业时底部支撑脚需要放置在坚实平整的地面上，顶部托台必须对准车辆底盘指定的顶升支撑点，不能顶在底盘护板、油底壳等非承重部位，驱动端的操作杆预留了足够的转动空间，作业时人员可以站在车辆侧面操作，避免车辆意外滑落时伤及操作人员。整个结构没有冗余的零部件，所有受力部件都做了等强度优化，在满足额定顶升负载的前提下尽可能降低自身重量，方便用户随车携带取用，铰接点的销轴都做了防脱限位设计，多次展开收拢也不会出现销轴脱出的问题，日常使用仅需定期在铰接点和丝杠副上涂抹少量润滑脂，就能保持操作顺畅，几乎没有额外的维护成本。
