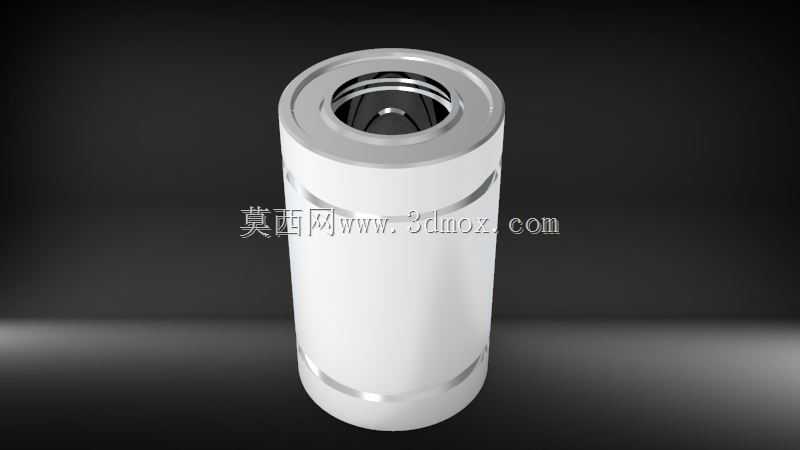

LM8UU直线运动轴承结构设计

这款LM8UU直线运动轴承，核心适配公称直径8mm的光轴导向场景，在各类需要低阻力往复直线动作的设备中应用广泛。日常做非标自动化设备设计时，这类零件是最常用的导向支撑元件之一，比如小型点胶机的滑台导向、3D打印机的运动轴支撑、桌面型检测设备的位移平台、小型包装设备的推料机构，都能见到这类直线轴承的身影。它的核心功能是为配套光轴提供低摩擦的滑动支撑，让轴类部件在做直线往复动作时保持稳定的运动轨迹，同时降低运动过程中的摩擦阻力，减少动力损耗，也能避免轴件直接和安装座硬摩擦造成的部件磨损。从结构设计来看，这款轴承采用圆筒式整体外形，内部设置有循环滚珠通道，滚珠在通道内循环滚动，将传统的滑动摩擦转化为滚动摩擦，大幅降低运动阻力，同时保证运动过程的顺畅性，不会出现卡顿、爬行的问题。设计时需要重点关注安装边界尺寸，这款轴承的外径、总长都有标准的安装适配尺寸，安装座的孔位公差需要匹配轴承的外径公差，采用过盈配合或者过渡配合压装即可，不需要额外的固定结构，安装便捷。在实际选型应用中，需要注意配套光轴的表面硬度、粗糙度要满足使用要求，否则会加速轴承内部滚珠的磨损，缩短使用寿命。这类轴承在设计时还考虑了防尘需求，两端的密封结构可以阻挡外界的粉尘、碎屑进入轴承内部的滚珠通道，避免杂质卡滞滚珠造成运动不畅，适合在普通工业车间环境下长期使用。和同规格的铜套类滑动导向件相比，它的摩擦阻力更小，运动精度更高，适合对运动顺畅度、重复定位精度有一定要求的中低速直线运动场景，不需要额外做复杂的润滑维护，定期补充少量润滑脂即可保证长期稳定运行。在做小型轻量化设备设计时，这类轴承的紧凑圆筒结构不会占用过多安装空间，重量也较轻，不会给运动部件带来额外的负载负担，能有效控制设备整体的体积和重量。
