2毫米厚承压1.5兆帕立式高压釜设备模型

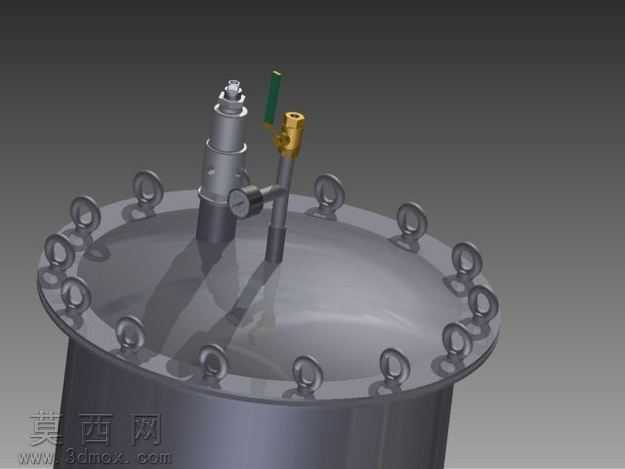

本模型为立式承压高压釜三维设计作品，采用Autodesk Inventor软件完成全参数化建模，整体还原了工业高压釜的核心结构与外观特征。建模过程中首先以回转体命令构建主体立式圆柱罐体，严格遵循2毫米壁厚的设计参数，保证罐体壁厚均匀一致，符合承压设备的基础结构要求；罐体顶部采用标准法兰密封结构，沿法兰盘周向均匀布置16组吊耳式快开连接结构，建模时通过圆周阵列命令实现吊耳的等距排布，每个吊耳都还原了环形吊装受力结构，既满足法兰密封的压紧受力需求，也兼顾设备吊装转运的结构功能。顶部接口区域分别建模了主安全阀、带手柄控制的截止阀以及配套压力表组件，其中安全阀采用阶梯轴回转建模还原多级阀芯结构，截止阀单独构建了黄铜材质的阀体、绿色绝缘手柄以及连接管路，压力表则还原了圆形表盘与连接接头的细节，各接口与法兰顶面的连接位置都做了贴合约束，保证装配关系准确。材质渲染阶段，罐体主体与法兰、吊耳部分赋予哑光不锈钢材质，调整金属粗糙度参数还原工业压力容器的磨砂金属质感，截止阀阀体赋予黄铜金属材质，手柄部分赋予绿色工程塑料材质，压力表表盘赋予玻璃与黑色刻度盘的组合材质，通过不同材质的区分清晰展现各部件的功能分区。结构设计上重点还原了1-1.5bar工作压力对应的承压结构特征，法兰盘的厚度、吊耳的排布密度都匹配低压承压容器的设计规范，顶部阀门组件的布局符合实际高压釜的操作逻辑，预留的接口位置也符合常规压力容器的管路安装需求。整体建模过程中对所有部件做了干涉检查，保证各组件之间无结构冲突，装配关系符合实际工业设备的安装逻辑，渲染阶段采用柔和的工业环境光，突出金属部件的质感与结构轮廓，完整展现了该款低压立式高压釜的整体结构与设计细节。
