RadJet喷气式遥控无人飞行器三维设计

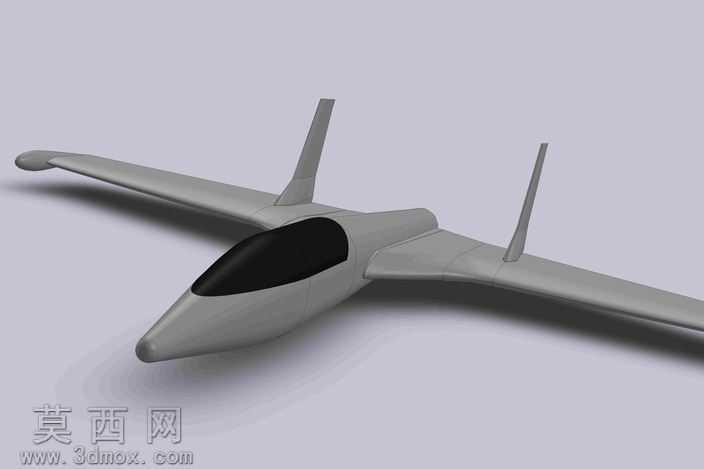

本作品为RadJet喷气式遥控航模的三维设计成果，建模阶段以真实 Hobbyking 旗下RadJet遥控飞机的实物比例为参考基准，采用SolidWorks软件完成全参数化建模，全程遵循航空航模的气动设计逻辑开展结构搭建。首先完成机身主体的曲面构建，通过多组放样、边界凸台命令勾勒出流畅的尖头低阻机头轮廓，匹配一体化成型的流线型机身曲面，有效降低飞行过程中的空气阻力；座舱区域采用独立曲面分割设计，预留出黑色座舱罩的装配位置，还原真机的视觉辨识度。机翼部分采用大展弦比飞翼融合布局，通过曲面加厚命令生成等厚机翼结构，翼尖做圆弧收边处理，避免尖锐边缘带来的应力集中问题，同时在机翼与机身衔接处做平滑过渡处理，保证翼身融合处的曲面连续性，减少飞行时的紊流干扰。尾翼部分采用双垂尾布局，两个垂尾分别布置于机翼后缘上方位置，通过拉伸与曲面裁剪命令完成垂尾的造型，垂尾与机翼的衔接处做圆角过渡处理，既保证结构强度，也符合气动设计要求。材质与渲染阶段，机身主体赋予哑光灰色航空复合材料材质，调整材质的粗糙度参数模拟玻璃钢航模外壳的磨砂质感，座舱罩赋予高光泽黑色亚克力材质，添加适当的反射参数模拟透明座舱盖的高光效果；渲染时采用柔和的侧上方打光方案，突出机身曲面的光影过渡，清晰展现整机的造型轮廓与结构比例。结构设计上，模型内部预留了航模动力系统、舵机、接收机、电池舱的装配空间，各外部部件的衔接处均做了装配公差预留，可直接用于3D打印制作实物航模，也可作为航模设计教学的参考案例。设计思路围绕遥控航模的实用性与仿真性展开，在还原RadJet真机外观特征的基础上，优化了曲面的顺滑度，调整了翼身衔接处的结构弧度，既保证外观的仿真度，也兼顾航模飞行的气动性能要求，模型整体结构完整，曲面无破面，各部件的装配关系清晰，可直接用于后续的工程出图、实物制作或者仿真分析使用。
