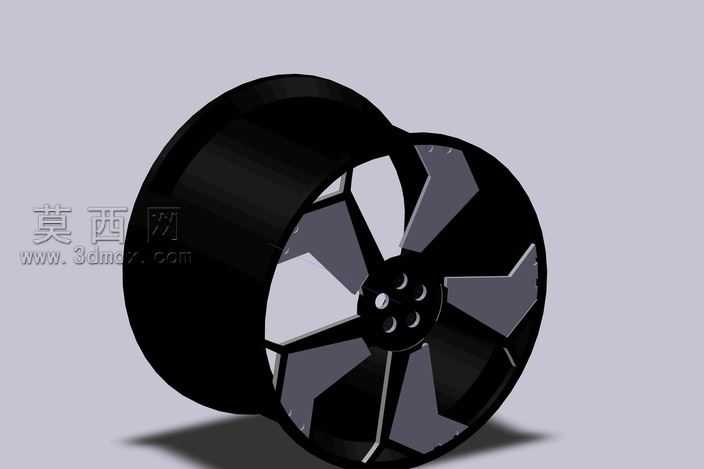

运动款跑车辐条式轮毂钢圈结构设计

低压铸造铝合金轮毂的生产环节里，辐条与轮辋衔接处的热节缩孔一直是良品率卡脖子的核心问题，这款辐条式跑车钢圈的结构设计，恰好针对这类加工痛点做了针对性的细节调整。五组主辐条采用变截面斜切造型，靠近轮毂中心安装盘的位置辐条厚度收窄1.2mm，往轮辋方向延伸时逐步拓宽壁厚，金属液充型过程中能顺着辐条的斜度平稳流向轮辋边缘，不会在辐条中段形成涡流卷气，也避免了厚薄壁突变位置产生的冷却速率差，从根源上减少缩松缺陷的产生概率。中心安装面的五个螺栓孔周边做了0.8mm的凸台加强结构，凸台边缘和辐条衔接处做了R3的圆弧过渡，没有生硬的直角转折，螺栓锁紧时的压应力能顺着圆弧均匀分散到辐条上，不会在孔位周边出现应力集中导致的开裂隐患，日常行驶中承受侧向过弯的冲击力时，载荷传递路径更顺畅，不会出现局部应力峰值超过铝合金屈服强度的情况。轮辋和辐条衔接的内侧位置，特意做了一圈深度1.5mm的卸荷槽，机加工轮辋端面的时候，刀具走到衔接位置不会因为壁厚突变产生振刀纹，不用额外做二次打磨去处理接刀痕迹，能直接省掉一道精加工工序。轮辋的胎圈座位置严格按照乘用车轮辋的标准轮廓做了15度的倾斜角，边缘的凸峰高度控制在2.1mm，轮胎装配时能顺利滑入到位，充气后胎圈能牢牢卡在凸峰位置，不会出现高速行驶下轮胎脱圈的风险。辐条表面的分块造型没有做尖锐的棱角，所有外露的棱边都做了R1.2的圆角处理，后续抛光或者做喷涂处理的时候，粉末或者漆料能均匀附着在表面，不会在尖角位置出现流挂或者露底的问题，做亮黑与枪灰双色搭配的表面处理时，分色线刚好沿着辐条的斜向棱边排布，遮喷治具能完全贴合棱边，不会出现溢漆的毛边问题。轮毂中心的定位孔直径公差控制在H7级别，和车轴轴头配合时能做到零间隙装配，车轮转动时不会出现偏心抖动，动平衡的配重块需要量能控制在30g以内，不用额外加过多配重块影响整体的视觉效果。这类辐条造型的轮毂在做13度冲击测试的时候，辐条的变形量能控制在行业标准要求的范围内，不会出现辐条断裂或者轮辋开裂的情况，兼顾了视觉上的运动感和实际使用的结构强度，也适配低压铸造的批量生产工艺，不用额外增加复杂的型芯结构就能完成生产，单件的生产周期能比同尺寸的复杂多辐轮毂缩短15%左右。
