户外便携立式焖烤烧烤炉设计方案

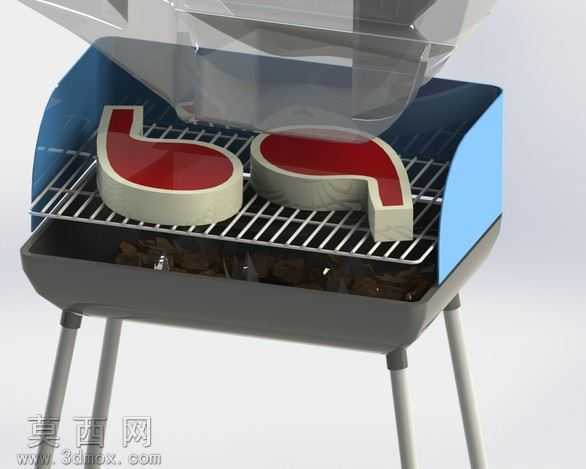

本烧烤炉三维模型采用SolidWorks完成全参数化建模，整体围绕户外便携使用场景展开设计，兼顾焖烤与直烤双重烹饪功能。建模阶段首先从支撑结构入手，四根细长金属支腿采用等径圆管特征绘制，通过底部外扩的倾斜角度保证放置稳定性，支腿与炉体连接处采用卡扣式装配结构，无需额外紧固件即可完成快速拆装，大幅提升户外携带的便捷性。炉体主体采用双层结构设计，内层为耐高温的炭槽区域，预留了通风间隙与炭灰收纳空间，外层为隔热防护壳体，避免使用过程中外壳温度过高造成烫伤风险。炉体上方的焖烤盖采用多面切割的几何造型，通过曲面放样、加厚特征完成实体建模，盖体边缘设置一圈密封凸台，与炉体上沿紧密贴合，能够在焖烤过程中锁住内部热量与烟气，实现均匀受热的焖烤效果，盖体顶部预留了透气孔与把手安装位，方便使用过程中开合调整。烤网部分采用栅格阵列特征绘制，栅格间距经过合理设置，既能够避免小型食材掉落，又可以保证热量充分向上传递，烤网两侧设置抽拉式把手，无需触碰高温区域即可完成烤网的取放调整。渲染阶段采用Keyshot完成材质与场景搭建，炉体支腿、烤网、焖烤盖的金属部件分别赋予磨砂不锈钢、镀铬亮面金属材质，还原金属部件的真实质感，炉身隔热层赋予耐高温哑光黑涂层材质，搭配炭槽区域的深灰色耐高温材质，区分不同功能区域的材质差异；场景内搭配模拟烤制的食材模型，还原烧烤炉的实际使用状态，背景采用浅灰色渐变影棚环境，通过三点布光突出产品的结构轮廓与材质细节，焖烤盖采用半透明磨砂玻璃质感的渲染效果，直观展示盖体覆盖后的内部烹饪空间。整体设计在结构上充分考虑户外使用的拆装便捷性、使用安全性与烹饪实用性，各部件之间的装配间隙经过反复校验，保证开合、拆装操作顺畅无干涉，既满足直烤的快速烹饪需求，又通过密封焖烤盖拓展了慢烤、熏烤的烹饪场景，适配家庭户外聚餐、露营等多种使用场景的需求。
